4.2.1 Quick Changer Optionen

Quick Changer -
Roboterseite
Dual Quick Changer

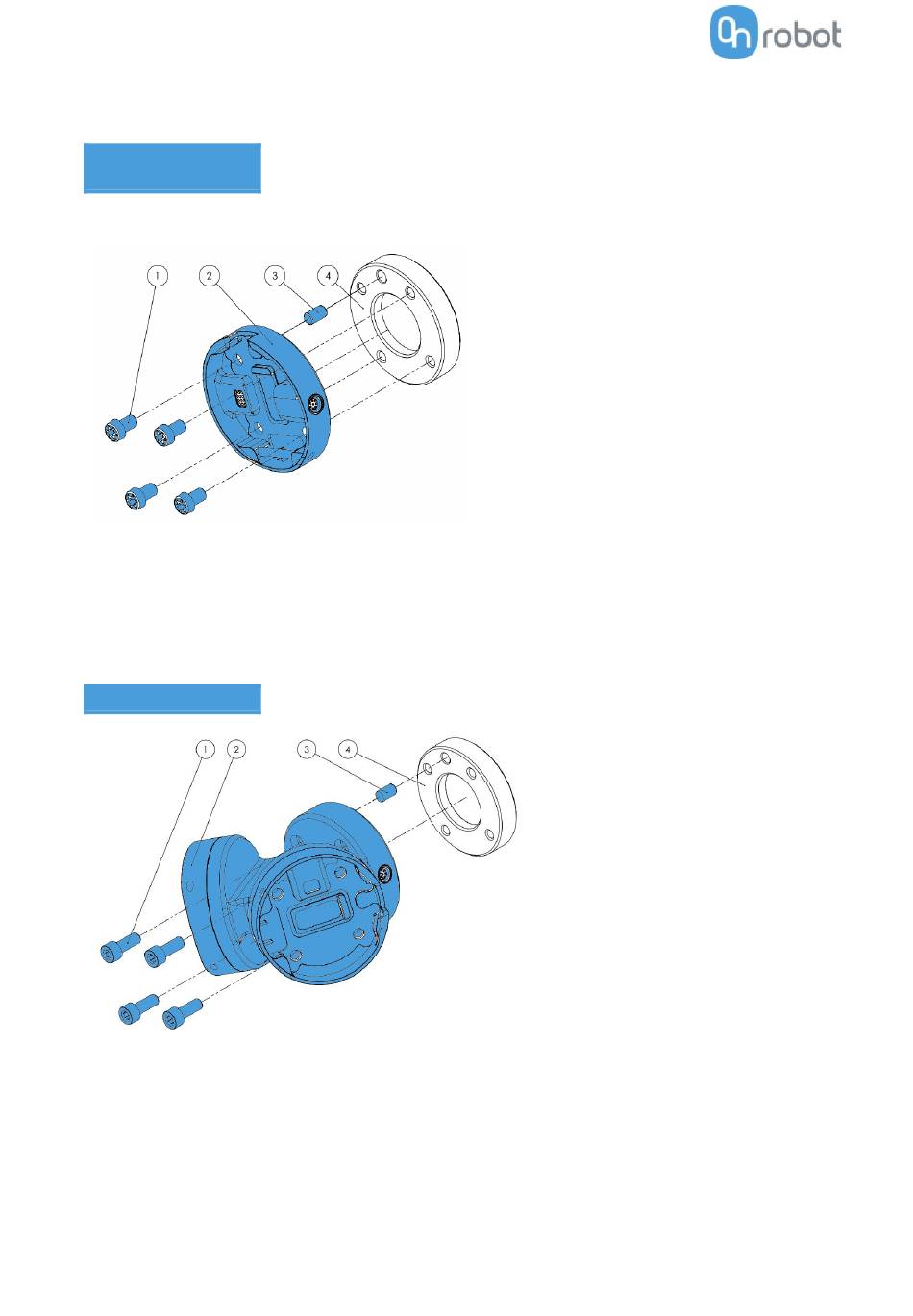

Quick Changer - Roboterseite
1 M 6x8 mm (ISO14580 8.8)
2 Quick Changer (ISO 9409-1-50-4-M6)
3 Passstift Ø 6x10 (ISO2338 h8)
4 Adapter-/Roboter-Werkzeugflansch
(ISO 9409-1-50-4-M6)
Anzugsdrehmoment 10 Nm verwenden.
Dual Quick Changer
1 M 6x20 mm (ISO14580 8.8)
2 Dual Quick Changer
3 Passstift Ø 6x10 (ISO2338 h8)
4 Adapter-/Roboter-
Werkzeugflansch (ISO 9409-1-
50-4-M6)
Anzugsdrehmoment
verwenden.
10 Nm
