OnRobot RG2 Benutzerhandbuch Seite 16

Installation
RG2

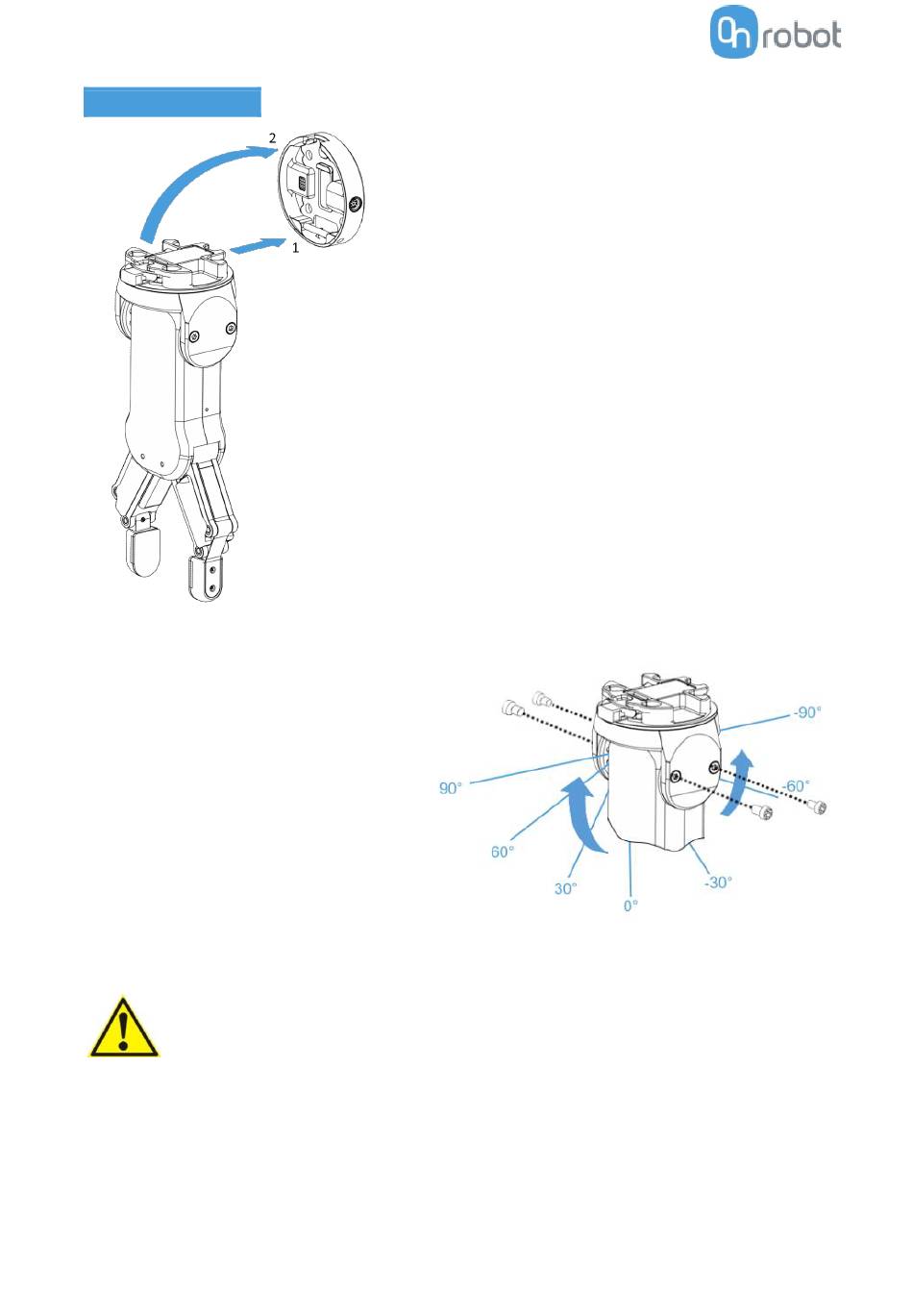

Um den relativen Winkel des Greifers zum
Quick Changer zu ändern
• entfernen Sie zuerst die vier M4x6
Schrauben
• neigen den Greifer zwischen -90°
und 90°
• setzen
dann
Schrauben wieder ein und ziehen sie
mit 1,35 Nm Drehmoment wieder
fest.
WARNUNG:
Verwenden Sie das Gerät nie, wenn eine der vier M4x6 Schrauben fehlt.
die vier M4x6
Schritt 1:
Bewegen Sie das Werkzeug dicht an den
Quick Changer heran, wie abgebildet.
Der Hakenmechanismus (Stange und
Hakenzunge) hält den unteren Teil nach
der Befestigung verriegelt.
Schritt 2:
Drehen Sie das Werkzeug, bis es vollständig
eingepasst ist, dann Sie hören ein
Klickgeräusch.
Um das Werkzeug abzubauen, drücken Sie die
Aluminium-Taste am
wiederholen Sie die Schritte in umgekehrter
Reihenfolge.
Quick Changer und
16
