BEDIENUNG AUFBAU
2

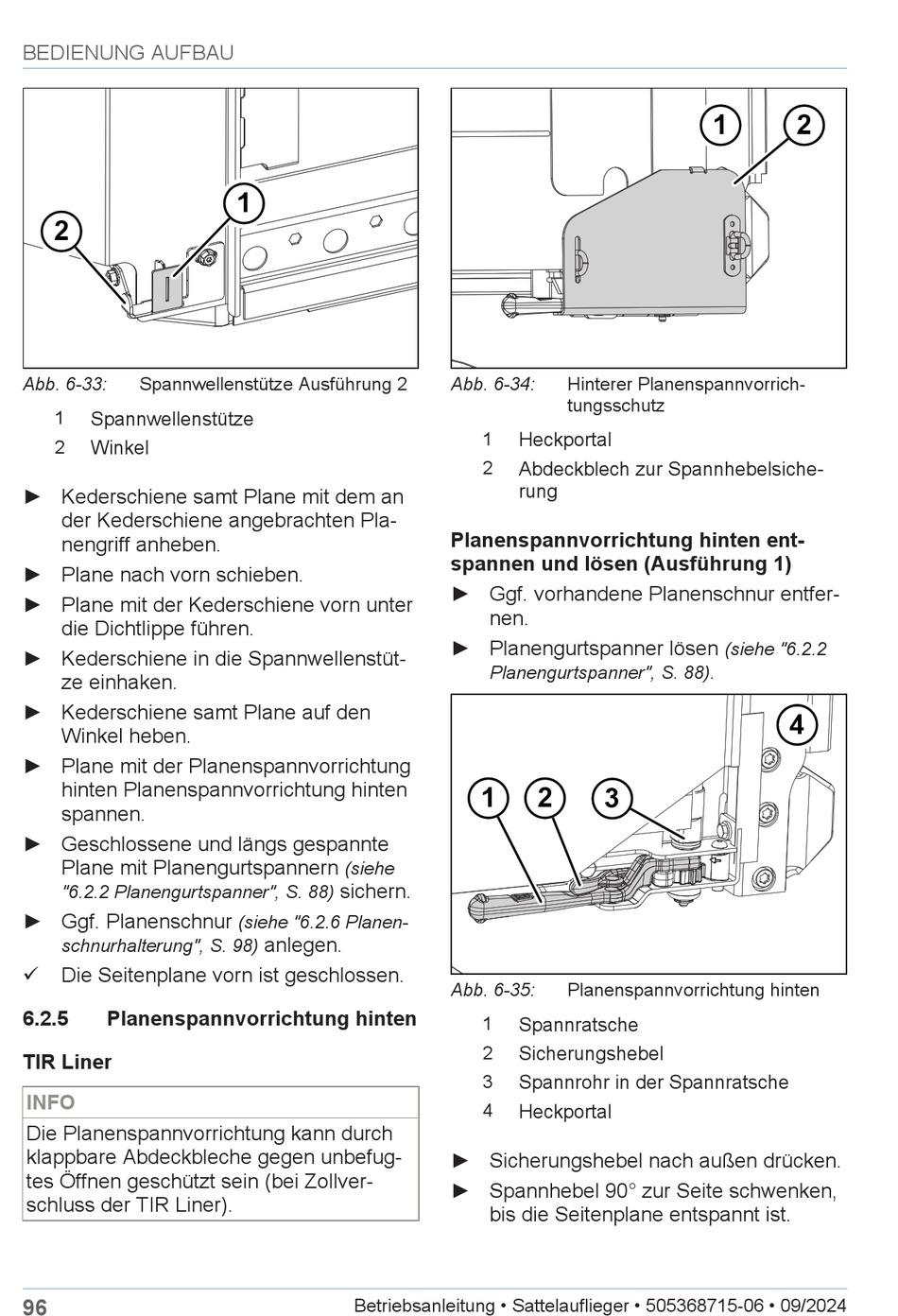

Abb. 6-33:
Spannwellenstütze Ausführung 2
1
Spannwellenstütze
2
Winkel
► Kederschiene samt Plane mit dem an
der Kederschiene angebrachten Pla-
nengriff anheben.
► Plane nach vorn schieben.
► Plane mit der Kederschiene vorn unter
die Dichtlippe führen.
► Kederschiene in die Spannwellenstüt-
ze einhaken.
► Kederschiene samt Plane auf den
Winkel heben.
► Plane mit der Planenspannvorrichtung
hinten Planenspannvorrichtung hinten
spannen.
► Geschlossene und längs gespannte
Plane mit Planengurtspannern
"6.2.2 Planengurtspanner", S. 88)
► Ggf. Planenschnur
schnurhalterung", S. 98)
ü
Die Seitenplane vorn ist geschlossen.
6.2.5
Planenspannvorrichtung hinten
TIR Liner
INFO
Die Planenspannvorrichtung kann durch
klappbare Abdeckbleche gegen unbefug-
tes Öffnen geschützt sein (bei Zollver-
schluss der TIR Liner).
96
1
(siehe
sichern.
(siehe "6.2.6 Planen-
anlegen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Abb. 6-34:
Hinterer Planenspannvorrich-
tungsschutz
1
Heckportal
2
Abdeckblech zur Spannhebelsiche-
rung
Planenspannvorrichtung hinten ent-
spannen und lösen (Ausführung 1)
► Ggf. vorhandene Planenschnur entfer-
nen.
► Planengurtspanner lösen
Planengurtspanner", S. 88)
1
2
3
Abb. 6-35:
Planenspannvorrichtung hinten
1
Spannratsche
2
Sicherungshebel
3
Spannrohr in der Spannratsche
4
Heckportal
► Sicherungshebel nach außen drücken.
► Spannhebel 90° zur Seite schwenken,
bis die Seitenplane entspannt ist.
1
2
(siehe "6.2.2
.
4
