BEDIENUNG FAHRGESTELL
5.4
Versorgungs- und
Steuerungsanschlüsse
!
GEFAHR
Unfallgefahr durch nicht angeschlosse-
ne Versorgungs- und Steuerungs-
anschlüsse!
Fahrten ohne angeschlossene Versor-
gungs- und Steuerungsanschlüsse zwi-
schen Zugfahrzeug und Anhänger beein-
trächtigen das Fahr- und Bremsverhalten
und sind gesetzlich unzulässig. Durch die
fehlerhafte Funktion besteht Unfallgefahr.
Vor jeder Fahrt:
► Druckluftversorgung anschließen.
► Elektrische Spannungsversorgungen
für die Fahrzeugbeleuchtung an-
schließen.
► Elektrische Spannungsversorgungen
für die Bremsanlage anschließen.
!
WARNUNG
Unfallgefahr durch beschädigte oder
unzureichende Versorgungs‑ und
Steuerungsanschlüsse!
Beschädigte oder unzureichende Versor-
gungs‑ und Steuerungsanschlüsse zwi-
schen Zugfahrzeug und Anhänger beein-
trächtigen das Fahr- und Bremsverhalten
und können zu Unfällen führen.
► Auf den korrekten Anschluss und die
Dichtigkeit aller Druckluftverbindun-
gen achten.
► Auf die einwandfreie Funktion der
Kupplungen achten.
► Beschädigte Gummidichtungen oder
beschädigte Kupplungsköpfe am Zug-
fahrzeug und Anhänger erneuern.
► Auf die korrekte Verriegelung des
EBS‑Steckers achten.
38
!
WARNUNG
Unfallgefahr durch unsachgemäßes
Anschließen und Trennen der Versor-
gungs‑ und Steuerungsanschlüsse!
Unsachgemäß angeschlossene Druckluft‑
und Elektrikleitungen beeinträchtigen das
Fahr- und Bremsverhalten und können zu
Unfällen führen.
► Anschlussreihenfolge Leitungen beim
An‑ und Abkuppeln einhalten.
► Nach dem Abkuppeln der Bremslei-
tungen die Kupplungsköpfe immer mit
den Schutzkappen verschließen.
Zur Achs- und Bremssteuerung sowie zur
Luft- und Stromversorgung ist der Anhän-
ger an der Vorderseite mit verschiedenen
Anschlüssen ausgerüstet.
1
6
5

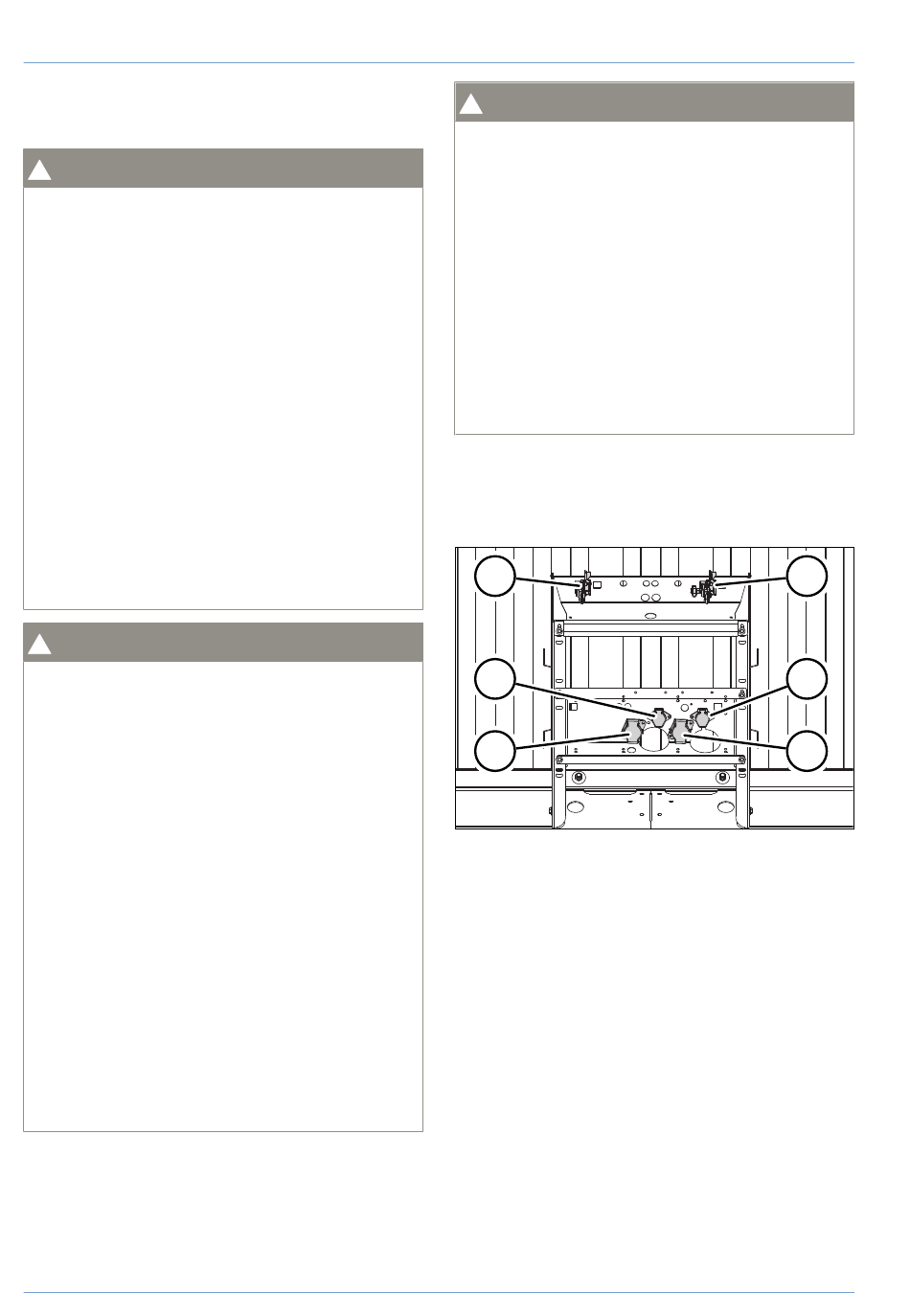

Abb. 5-14:
1
Druckluftkupplung Vorrat (rot)
2
Druckluftkupplung Bremse (gelb)
3
Fahrzeugbeleuchtung Steckdose N
ISO 1185, 7‑polig (schwarz)
4
Fahrzeugbeleuchtung Steckdose
ISO 12098, 15‑polig
5
Spannungsversorgung Bremse
EBS-Steckdose ISO 7638
6
Fahrzeugbeleuchtung Steckdose S
ISO 3731, 7‑polig (weiß)
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Mögliche Anordnung der Versor-
gungs- und Steuerungs-
anschlüsse
2
3
4
