BEDIENUNG AUFBAU
6.2.2.2 Planengurtspanner mit Kippsi-
cherheits-Spannverschluss
1
2

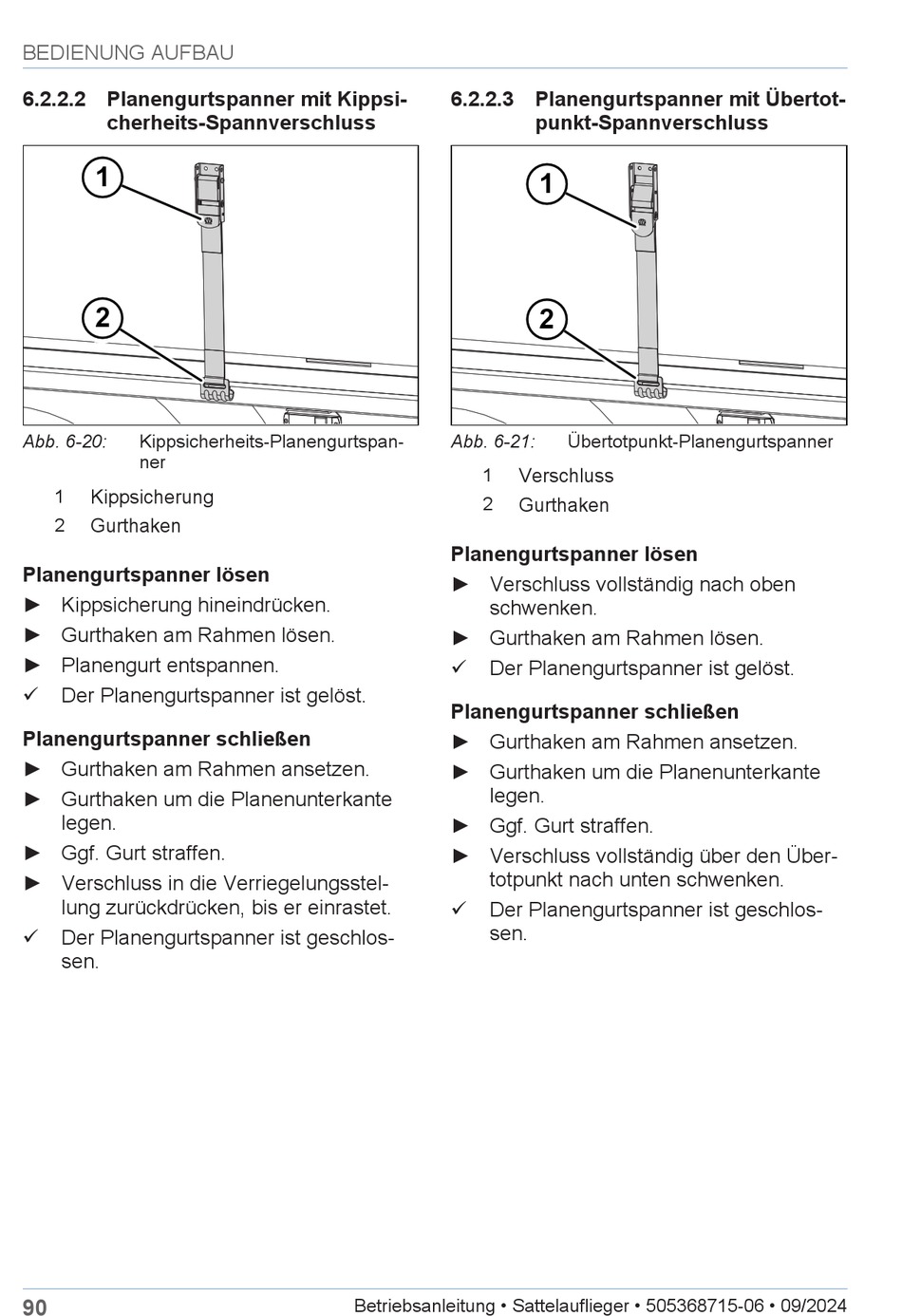

Abb. 6-20:
Kippsicherheits-Planengurtspan-
ner
1
Kippsicherung
2
Gurthaken
Planengurtspanner lösen
► Kippsicherung hineindrücken.
► Gurthaken am Rahmen lösen.
► Planengurt entspannen.
ü
Der Planengurtspanner ist gelöst.
Planengurtspanner schließen
► Gurthaken am Rahmen ansetzen.
► Gurthaken um die Planenunterkante
legen.
► Ggf. Gurt straffen.
► Verschluss in die Verriegelungsstel-
lung zurückdrücken, bis er einrastet.
ü
Der Planengurtspanner ist geschlos-
sen.
90
6.2.2.3 Planengurtspanner mit Übertot-
Abb. 6-21:
1
Verschluss
2
Gurthaken
Planengurtspanner lösen
► Verschluss vollständig nach oben
schwenken.
► Gurthaken am Rahmen lösen.
ü
Der Planengurtspanner ist gelöst.
Planengurtspanner schließen
► Gurthaken am Rahmen ansetzen.
► Gurthaken um die Planenunterkante
legen.
► Ggf. Gurt straffen.
► Verschluss vollständig über den Über-
totpunkt nach unten schwenken.
ü
Der Planengurtspanner ist geschlos-
sen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
punkt-Spannverschluss
1
2
Übertotpunkt-Planengurtspanner
