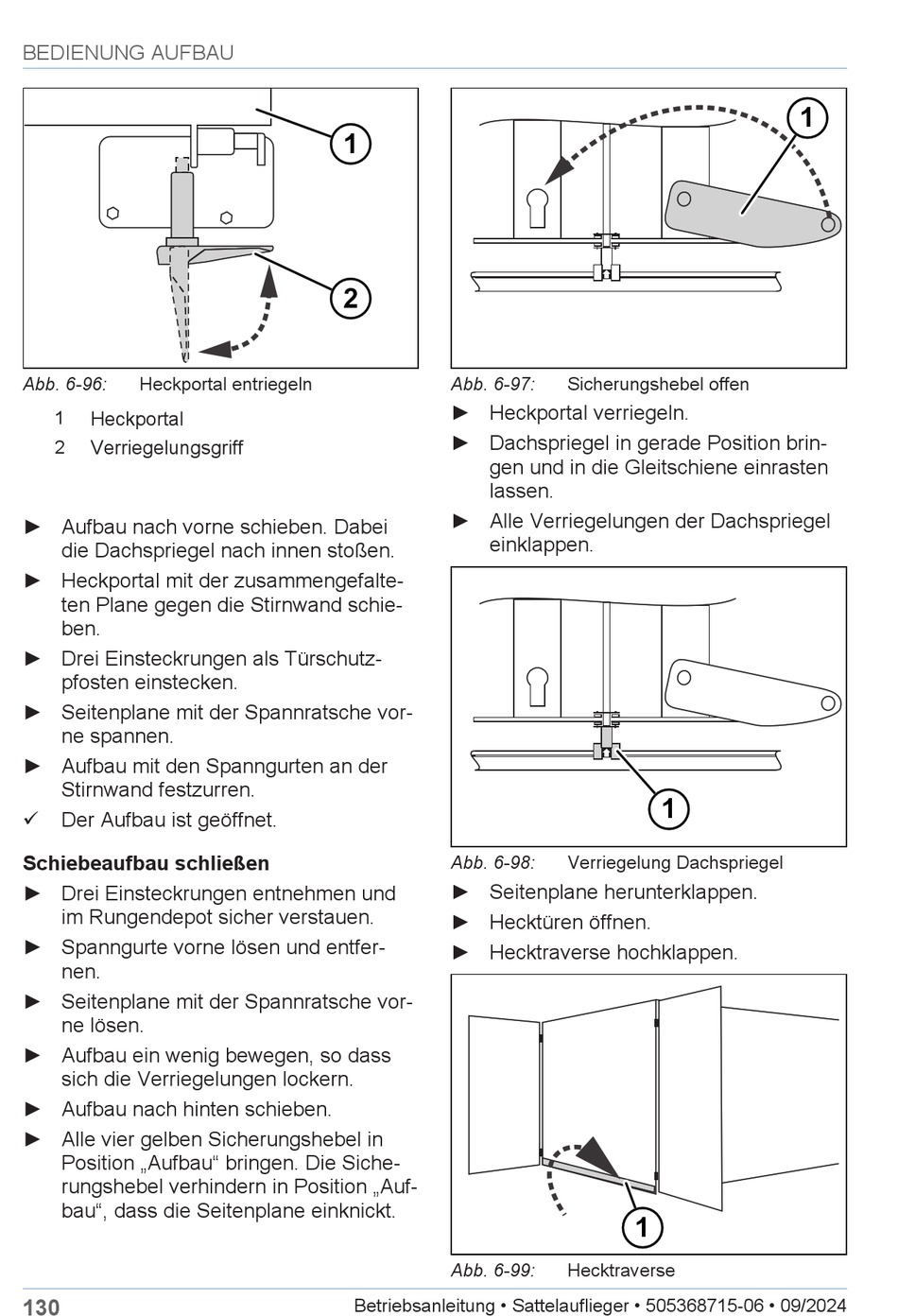

BEDIENUNG AUFBAU
Abb. 6-96:
Heckportal entriegeln
1
Heckportal
2
Verriegelungsgriff
► Aufbau nach vorne schieben. Dabei
die Dachspriegel nach innen stoßen.
► Heckportal mit der zusammengefalte-
ten Plane gegen die Stirnwand schie-
ben.
► Drei Einsteckrungen als Türschutz-
pfosten einstecken.
► Seitenplane mit der Spannratsche vor-
ne spannen.
► Aufbau mit den Spanngurten an der
Stirnwand festzurren.
ü
Der Aufbau ist geöffnet.
Schiebeaufbau schließen
► Drei Einsteckrungen entnehmen und
im Rungendepot sicher verstauen.
► Spanngurte vorne lösen und entfer-
nen.
► Seitenplane mit der Spannratsche vor-
ne lösen.
► Aufbau ein wenig bewegen, so dass
sich die Verriegelungen lockern.
► Aufbau nach hinten schieben.
► Alle vier gelben Sicherungshebel in
Position „Aufbau" bringen. Die Siche-
rungshebel verhindern in Position „Auf-
bau", dass die Seitenplane einknickt.
130
1
2
Abb. 6-97:
► Heckportal verriegeln.
► Dachspriegel in gerade Position brin-
gen und in die Gleitschiene einrasten
lassen.
► Alle Verriegelungen der Dachspriegel
einklappen.
Abb. 6-98:
► Seitenplane herunterklappen.
► Hecktüren öffnen.
► Hecktraverse hochklappen.
Abb. 6-99:
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Sicherungshebel offen
1
Verriegelung Dachspriegel
1
Hecktraverse
1
