BEDIENUNG AUFBAU
INFO
Das RSAB-System ist an die Stromversor-
gung der Fahrzeugbeleuchtung gekoppelt.
Für die Bedienung muss die Fahrzeugbe-
leuchtung eingeschaltet sein. Das System
wird zusätzlich an die Druckluft ange-
schlossen und benötigt einen Druck von
über 6,5 bar. Beim Füllen und Entlüften
des Schlauches Zugmaschine nicht aus-
schalten.
Hinweise in der Herstellerdokumentati-
on beachten.
RSAB mit Luft füllen

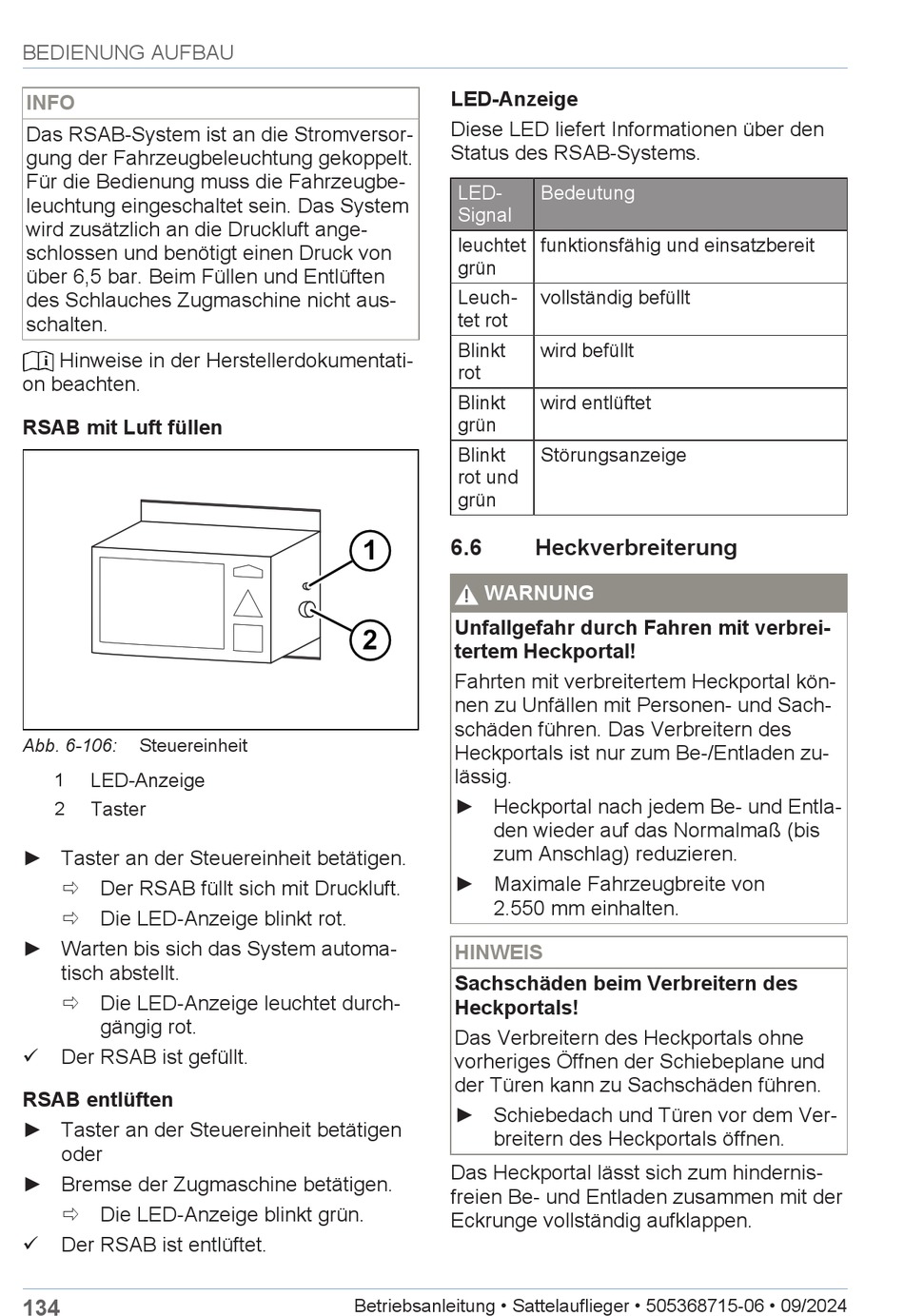

Abb. 6-106:
Steuereinheit
1
LED-Anzeige
2
Taster
► Taster an der Steuereinheit betätigen.
ð Der RSAB füllt sich mit Druckluft.
ð Die LED-Anzeige blinkt rot.
► Warten bis sich das System automa-
tisch abstellt.
ð Die LED-Anzeige leuchtet durch-
gängig rot.
ü
Der RSAB ist gefüllt.
RSAB entlüften
► Taster an der Steuereinheit betätigen
oder
► Bremse der Zugmaschine betätigen.
ð Die LED-Anzeige blinkt grün.
ü
Der RSAB ist entlüftet.
134
LED-Anzeige
Diese LED liefert Informationen über den
Status des RSAB-Systems.
LED-
Signal
leuchtet
grün
Leuch-
tet rot
Blinkt
rot
Blinkt
grün
Blinkt
rot und
grün
6.6
1
!
WARNUNG
Unfallgefahr durch Fahren mit verbrei-
2
tertem Heckportal!
Fahrten mit verbreitertem Heckportal kön-
nen zu Unfällen mit Personen- und Sach-
schäden führen. Das Verbreitern des
Heckportals ist nur zum Be-/Entladen zu-
lässig.
► Heckportal nach jedem Be‑ und Entla-
den wieder auf das Normalmaß (bis
zum Anschlag) reduzieren.
► Maximale Fahrzeugbreite von
2.550 mm einhalten.
HINWEIS
Sachschäden beim Verbreitern des
Heckportals!
Das Verbreitern des Heckportals ohne
vorheriges Öffnen der Schiebeplane und
der Türen kann zu Sachschäden führen.
► Schiebedach und Türen vor dem Ver-
breitern des Heckportals öffnen.
Das Heckportal lässt sich zum hindernis-
freien Be- und Entladen zusammen mit der
Eckrunge vollständig aufklappen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Bedeutung
funktionsfähig und einsatzbereit
vollständig befüllt
wird befüllt
wird entlüftet
Störungsanzeige
Heckverbreiterung
