8.10.12 Kabeltrommelsystem
!
WARNUNG
Unfallgefahr durch unsachgemäßen
Transport von Kabeltrommeln!
Durch unsachgemäßes Verladen und Si-
chern können Kabeltrommeln während
des Verladens und beim Transport kippen.
Das kann zu Sach‑ und Personenschäden
führen.
► Kabeltrommeln mit geeignetem La-
dungssicherungssystem transportie-
ren.
► Allgemeine Hinweise zum Transport
von Kabeltrommeln beachten.
KRONE Paper Liner können mit dem La-
dungssicherungssystem Multi Reel ausge-
stattet sein. Das Multi Reel‑System wird
zur Sicherung von Kabeltrommeln (bis 17 t
Gewicht) eingesetzt.
1
2

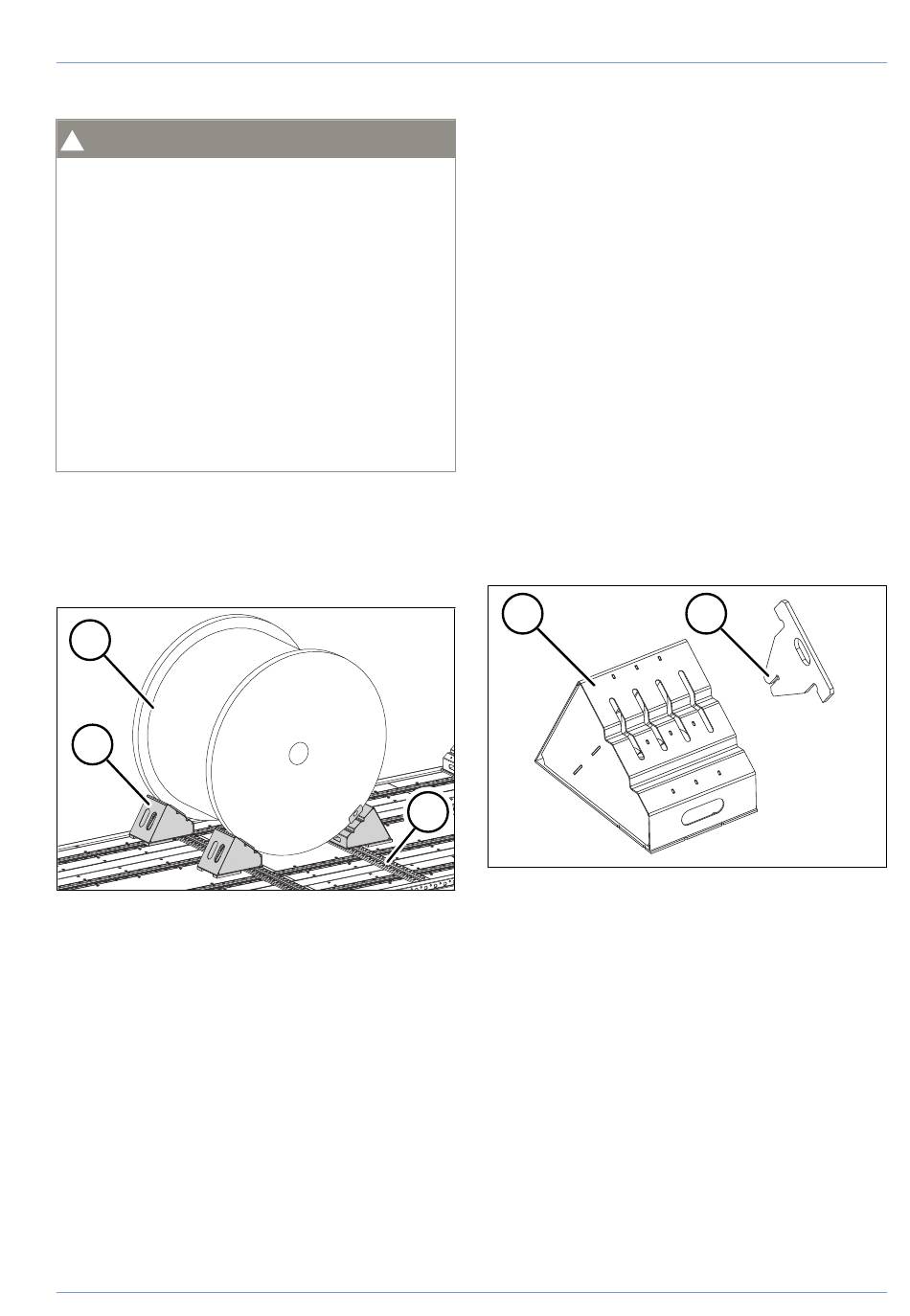

Abb. 8-31:
Multi Reel-System mit Kabeltrom-
mel
1
Kabeltrommel
2
Multi Reel‑Keil
3
Multi Reel‑Lochschiene
Allgemeine Hinweise zum Transport von
Kabeltrommeln:
○ Kabeltrommeln können stehend und
liegend verladen werden. Bei stehen-
der Verladung können die Kabeltrom-
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
meln sowohl mit Rollrichtung in
Fahrtrichtung als auch quer zur
Fahrtrichtung verladen werden.
○ Kabeltrommeln durch geeignete Siche-
rungsmittel sichern. Kabeltrommeln
zusätzlich verzurren.
○ Werden mehrere Kabeltrommeln in
Reihe, neben- oder hintereinander
formschlüssig geladen, so genügt eine
Sicherung der jeweils äußeren Kabel-
trommeln. Jeweiliges Gesamtgewicht
der Kabeltrommeln beachten.
○ Stehende Kabeltrommeln durch Keile
und/oder Holzunterlagen sichern. Ka-
beltrommeln bis 5 t Gewicht mit Festle-
gehölzern und mit Keilen sichern. Bei
höheren Gewichten (über 5 t) zusätz-
lich Holzunterlagen verwenden.
Multi Reel‑System einsetzen
1
3
Abb. 8-32:
1
Multi Reel‑Keil
2
Multi Reel‑Anschlag zur seitlichen
Führung der Kabeltrommel
► Multi Reel‑Lochschiene in die vorhan-
dene Lochschiene einhängen.
► Multi Reel‑Anschläge in die benötigte
Position der Keile einstecken.
► Vier Keile längs oder quer (je nach Be-
darf) in die Lochschienen einhängen.
► Kabeltrommel auf die Keile aufsetzen.
LADEN UND SICHERN
2
Multi Reel-Keil und Anschlag
165
