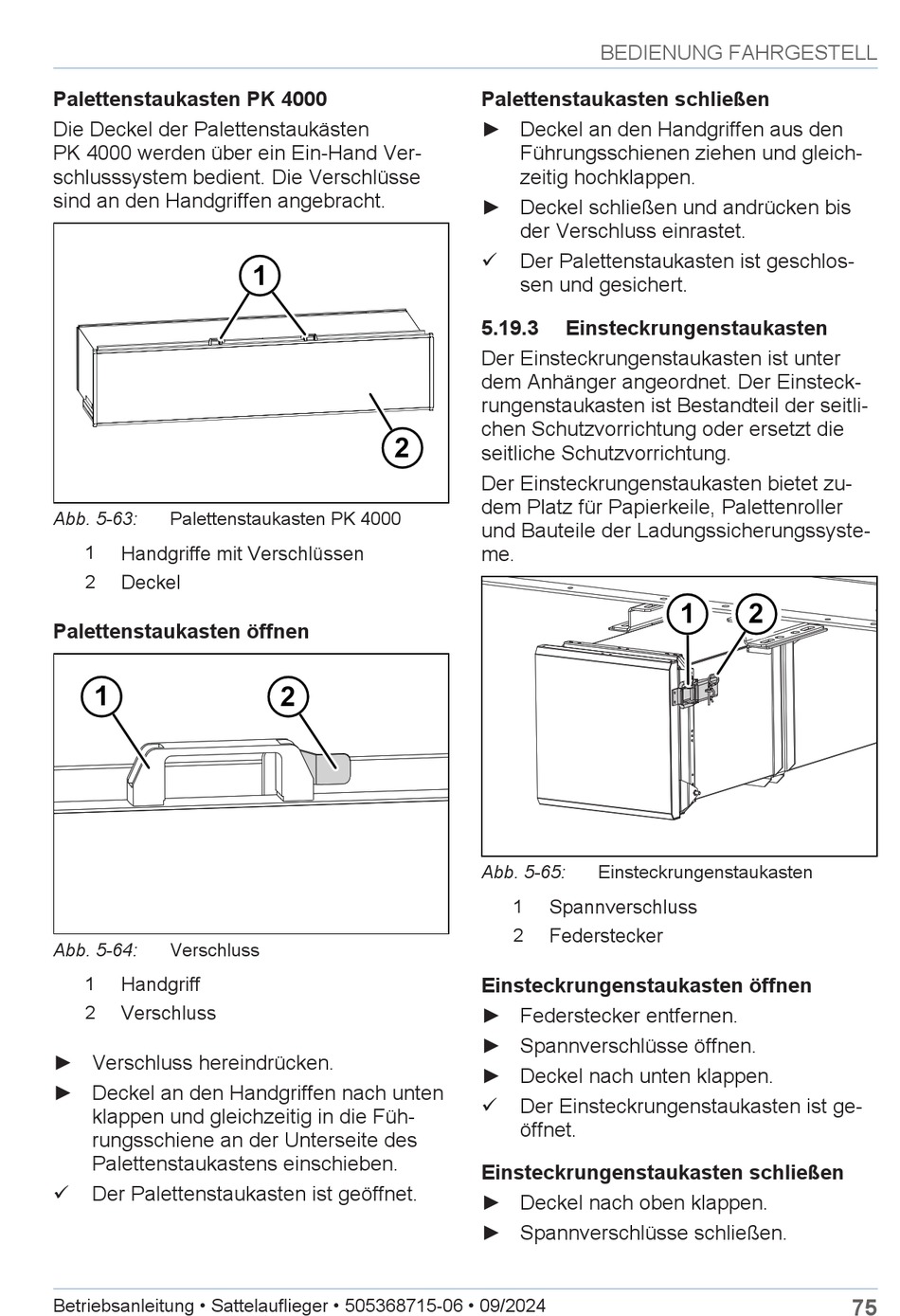

Palettenstaukasten PK 4000
Die Deckel der Palettenstaukästen
PK 4000 werden über ein Ein-Hand Ver-
schlusssystem bedient. Die Verschlüsse
sind an den Handgriffen angebracht.
Abb. 5-63:
Palettenstaukasten PK 4000
1
Handgriffe mit Verschlüssen
2
Deckel
Palettenstaukasten öffnen
1
Abb. 5-64:
Verschluss
1
Handgriff
2
Verschluss
► Verschluss hereindrücken.
► Deckel an den Handgriffen nach unten
klappen und gleichzeitig in die Füh-
rungsschiene an der Unterseite des
Palettenstaukastens einschieben.
ü
Der Palettenstaukasten ist geöffnet.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
1
2
2
BEDIENUNG FAHRGESTELL
Palettenstaukasten schließen
► Deckel an den Handgriffen aus den
Führungsschienen ziehen und gleich-
zeitig hochklappen.
► Deckel schließen und andrücken bis
der Verschluss einrastet.
ü
Der Palettenstaukasten ist geschlos-
sen und gesichert.
5.19.3 Einsteckrungenstaukasten
Der Einsteckrungenstaukasten ist unter
dem Anhänger angeordnet. Der Einsteck-
rungenstaukasten ist Bestandteil der seitli-
chen Schutzvorrichtung oder ersetzt die
seitliche Schutzvorrichtung.
Der Einsteckrungenstaukasten bietet zu-
dem Platz für Papierkeile, Palettenroller
und Bauteile der Ladungssicherungssyste-
me.
Abb. 5-65:
Einsteckrungenstaukasten
1
Spannverschluss
2
Federstecker
Einsteckrungenstaukasten öffnen
► Federstecker entfernen.
► Spannverschlüsse öffnen.
► Deckel nach unten klappen.
ü
Der Einsteckrungenstaukasten ist ge-
öffnet.
Einsteckrungenstaukasten schließen
► Deckel nach oben klappen.
► Spannverschlüsse schließen.
1
2
75
