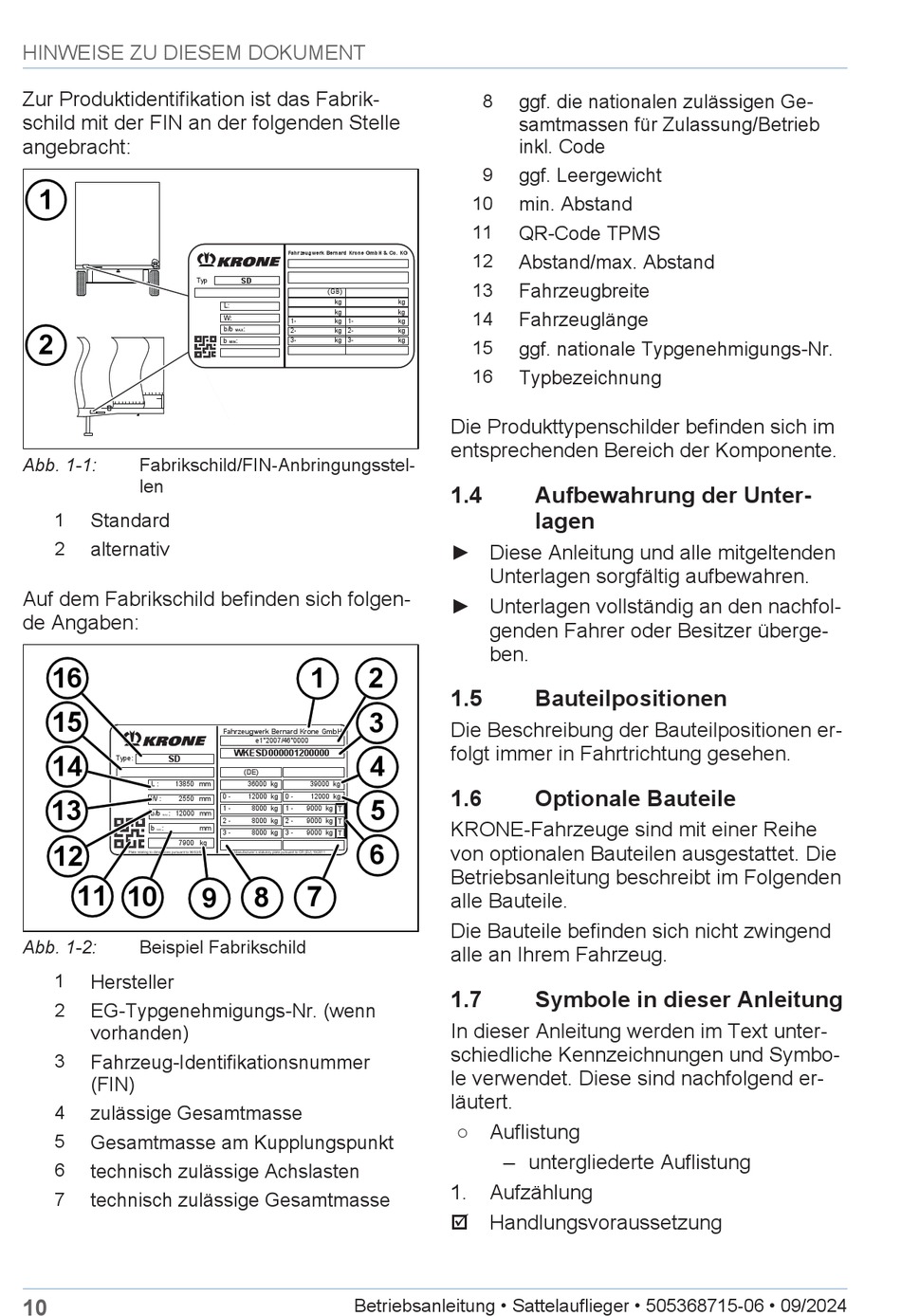

HINWEISE ZU DIESEM DOKUMENT
Zur Produktidentifikation ist das Fabrik-
schild mit der FIN an der folgenden Stelle
angebracht:
1
2
Abb. 1-1:
Fabrikschild/FIN-Anbringungsstel-
len
1
Standard
2
alternativ
Auf dem Fabrikschild befinden sich folgen-
de Angaben:
16
15
SD
Type:
14
L :
13850 mm
W :
2550 mm
13
b/b
: 12000 mm
MAX
b
:
MIN
7900 kg
12
Plate relating to dimensions pursuant to 96/53/EG
11
10
Abb. 1-2:
Beispiel Fabrikschild
1
Hersteller
2
EG-Typgenehmigungs-Nr. (wenn
vorhanden)
3
Fahrzeug-Identifikationsnummer
(FIN)
4
zulässige Gesamtmasse
5
Gesamtmasse am Kupplungspunkt
6
technisch zulässige Achslasten
7
technisch zulässige Gesamtmasse
10
Fahrzeugwerk Bernard Krone GmbH & Co. KG
SD
Typ
(GB)
kg
L:
kg
W:
1-
kg
1-
b/b
:
2-
kg
2-
MAX
b
:
3-
kg
3-
MIN
1
Fahrzeugwerk Bernard Krone GmbH
e1*2007/46*0000
WKESD000001200000
(DE)
36000 kg
39000 kg
0 -
12000 kg
0 -
12000 kg
1 -
8000 kg
1 -
9000 kg
T
2 -
8000 kg
2 -
9000 kg
T
mm
3 -
8000 kg
3 -
9000 kg
T
Manufacturer´s statutory plate pursuant to CR (EU) 19/2011
8
7
9
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
8
ggf. die nationalen zulässigen Ge-
samtmassen für Zulassung/Betrieb
inkl. Code
9
ggf. Leergewicht
10
min. Abstand
11
QR-Code TPMS
12
Abstand/max. Abstand
13
Fahrzeugbreite
kg
kg
14
Fahrzeuglänge
kg
kg
kg
15
ggf. nationale Typgenehmigungs-Nr.
16
Typbezeichnung
Die Produkttypenschilder befinden sich im
entsprechenden Bereich der Komponente.
1.4
Aufbewahrung der Unter-
lagen
► Diese Anleitung und alle mitgeltenden
Unterlagen sorgfältig aufbewahren.
► Unterlagen vollständig an den nachfol-
genden Fahrer oder Besitzer überge-
ben.
2
1.5
Bauteilpositionen
3
Die Beschreibung der Bauteilpositionen er-
folgt immer in Fahrtrichtung gesehen.
4
1.6
Optionale Bauteile
5
KRONE-Fahrzeuge sind mit einer Reihe
6
von optionalen Bauteilen ausgestattet. Die
Betriebsanleitung beschreibt im Folgenden
alle Bauteile.
Die Bauteile befinden sich nicht zwingend
alle an Ihrem Fahrzeug.
1.7
Symbole in dieser Anleitung
In dieser Anleitung werden im Text unter-
schiedliche Kennzeichnungen und Symbo-
le verwendet. Diese sind nachfolgend er-
läutert.
○ Auflistung
– untergliederte Auflistung
1.
Aufzählung
þ Handlungsvoraussetzung
