Seitliche Schutzvorrichtung hochklap-
pen
1

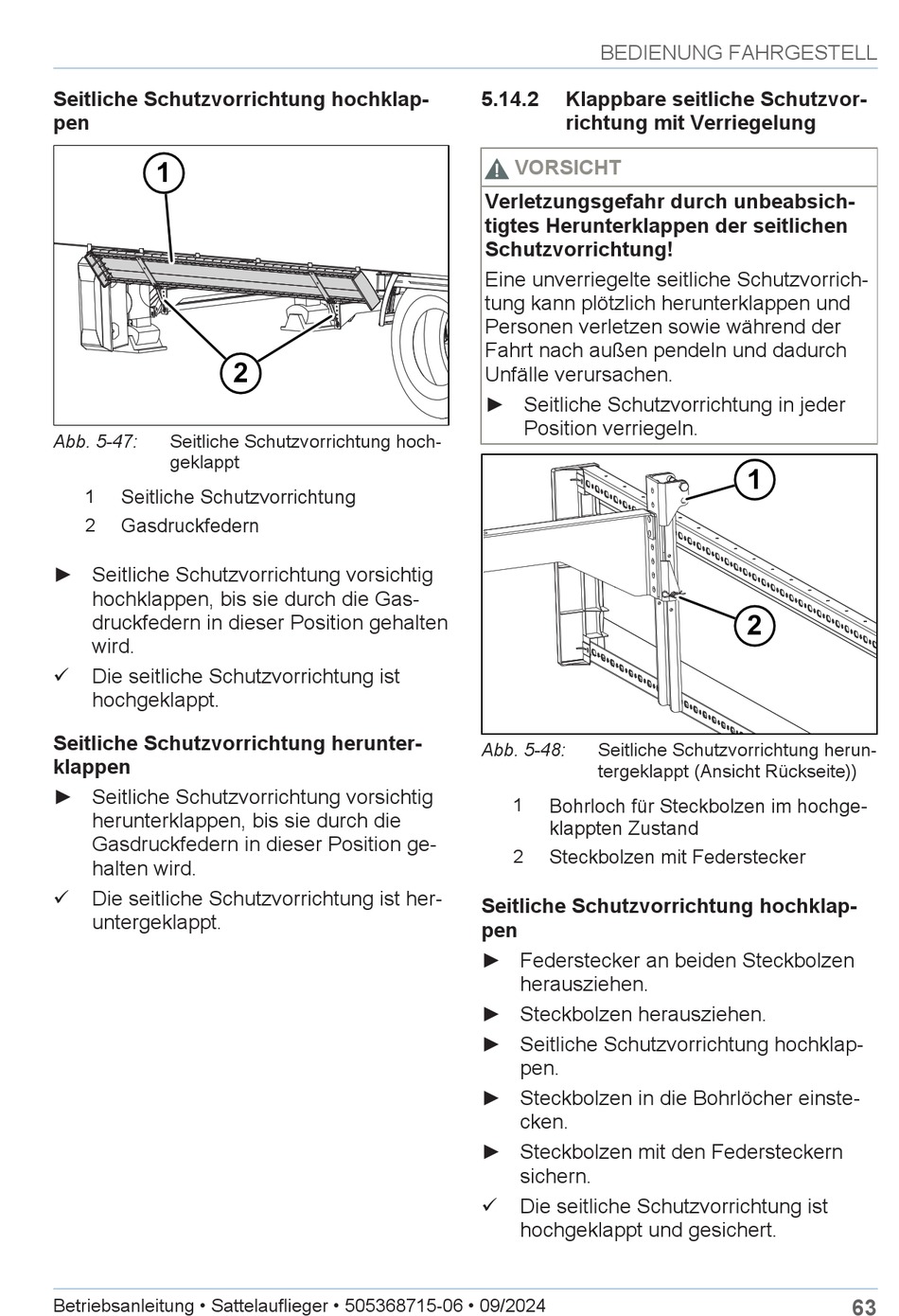

Abb. 5-47:
Seitliche Schutzvorrichtung hoch-
geklappt
1
Seitliche Schutzvorrichtung
2
Gasdruckfedern
► Seitliche Schutzvorrichtung vorsichtig
hochklappen, bis sie durch die Gas-
druckfedern in dieser Position gehalten
wird.
ü
Die seitliche Schutzvorrichtung ist
hochgeklappt.
Seitliche Schutzvorrichtung herunter-
klappen
► Seitliche Schutzvorrichtung vorsichtig
herunterklappen, bis sie durch die
Gasdruckfedern in dieser Position ge-
halten wird.
ü
Die seitliche Schutzvorrichtung ist her-
untergeklappt.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
2
BEDIENUNG FAHRGESTELL
5.14.2 Klappbare seitliche Schutzvor-
richtung mit Verriegelung
VORSICHT
Verletzungsgefahr durch unbeabsich-
tigtes Herunterklappen der seitlichen
Schutzvorrichtung!
Eine unverriegelte seitliche Schutzvorrich-
tung kann plötzlich herunterklappen und
Personen verletzen sowie während der
Fahrt nach außen pendeln und dadurch
Unfälle verursachen.
► Seitliche Schutzvorrichtung in jeder
Position verriegeln.
Abb. 5-48:
Seitliche Schutzvorrichtung herun-
tergeklappt (Ansicht Rückseite))
1
Bohrloch für Steckbolzen im hochge-
klappten Zustand
2
Steckbolzen mit Federstecker
Seitliche Schutzvorrichtung hochklap-
pen
► Federstecker an beiden Steckbolzen
herausziehen.
► Steckbolzen herausziehen.
► Seitliche Schutzvorrichtung hochklap-
pen.
► Steckbolzen in die Bohrlöcher einste-
cken.
► Steckbolzen mit den Federsteckern
sichern.
ü
Die seitliche Schutzvorrichtung ist
hochgeklappt und gesichert.
1
2
63
