► Plane nach vorn schieben.
ð Die Kederschiene ist ausgehakt.
► Plane nach hinten schieben.
ü
Die Seitenplane vorn ist geöffnet.
Seitenplane vorn schließen (Ausfüh-
rung 1)
► Plane nach vorn schieben.
2

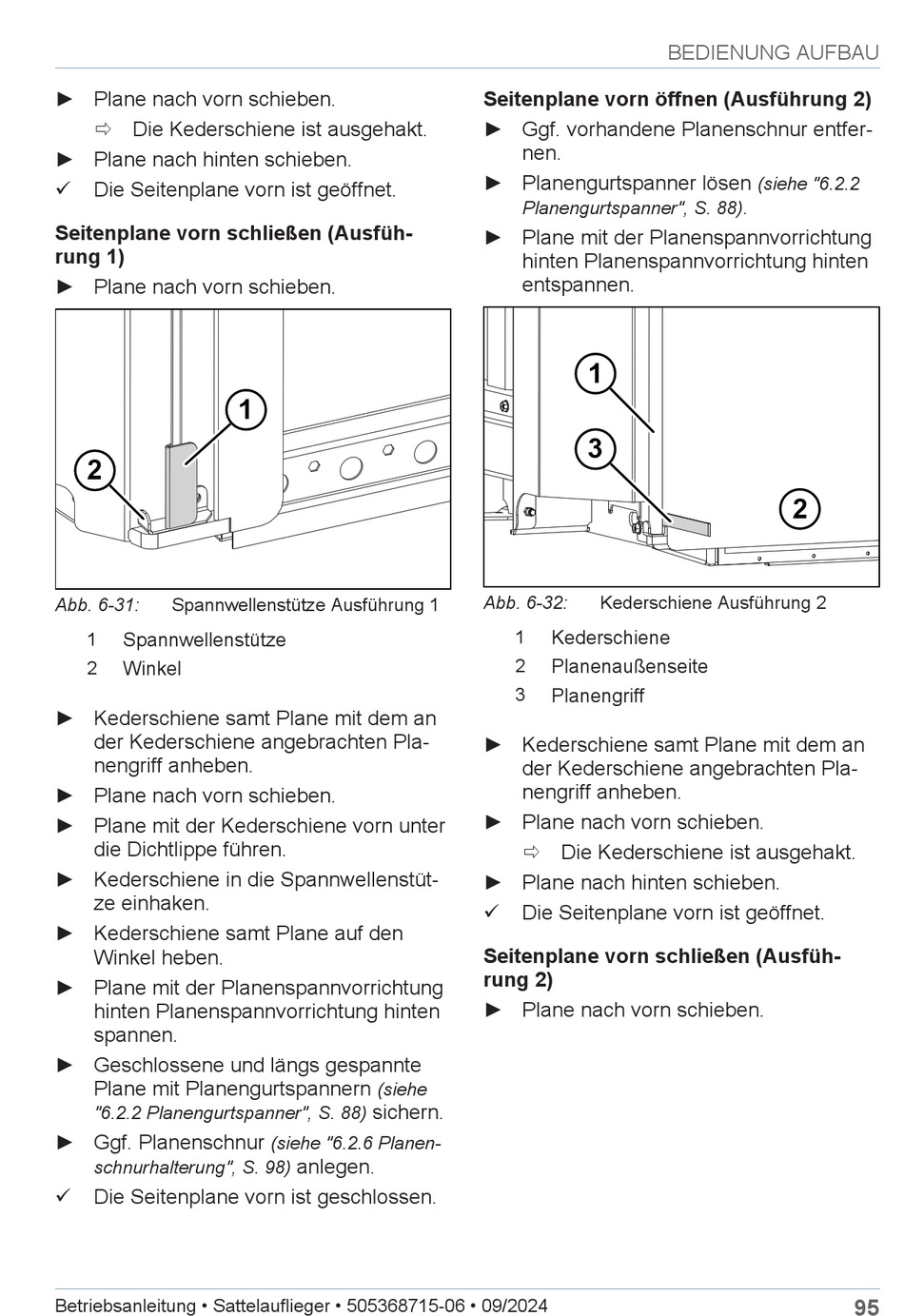

Abb. 6-31:
Spannwellenstütze Ausführung 1
1
Spannwellenstütze
2
Winkel
► Kederschiene samt Plane mit dem an
der Kederschiene angebrachten Pla-
nengriff anheben.
► Plane nach vorn schieben.
► Plane mit der Kederschiene vorn unter
die Dichtlippe führen.
► Kederschiene in die Spannwellenstüt-
ze einhaken.
► Kederschiene samt Plane auf den
Winkel heben.
► Plane mit der Planenspannvorrichtung
hinten Planenspannvorrichtung hinten
spannen.
► Geschlossene und längs gespannte
Plane mit Planengurtspannern
"6.2.2 Planengurtspanner", S. 88)
► Ggf. Planenschnur
schnurhalterung", S. 98)
ü
Die Seitenplane vorn ist geschlossen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
1
(siehe
sichern.
(siehe "6.2.6 Planen-
anlegen.
Seitenplane vorn öffnen (Ausführung 2)
► Ggf. vorhandene Planenschnur entfer-
nen.
► Planengurtspanner lösen
Planengurtspanner", S. 88)
► Plane mit der Planenspannvorrichtung
hinten Planenspannvorrichtung hinten
entspannen.
1
3
Abb. 6-32:
Kederschiene Ausführung 2
1
Kederschiene
2
Planenaußenseite
3
Planengriff
► Kederschiene samt Plane mit dem an
der Kederschiene angebrachten Pla-
nengriff anheben.
► Plane nach vorn schieben.
ð Die Kederschiene ist ausgehakt.
► Plane nach hinten schieben.
ü
Die Seitenplane vorn ist geöffnet.
Seitenplane vorn schließen (Ausfüh-
rung 2)
► Plane nach vorn schieben.
BEDIENUNG AUFBAU
(siehe "6.2.2
.
2
95
