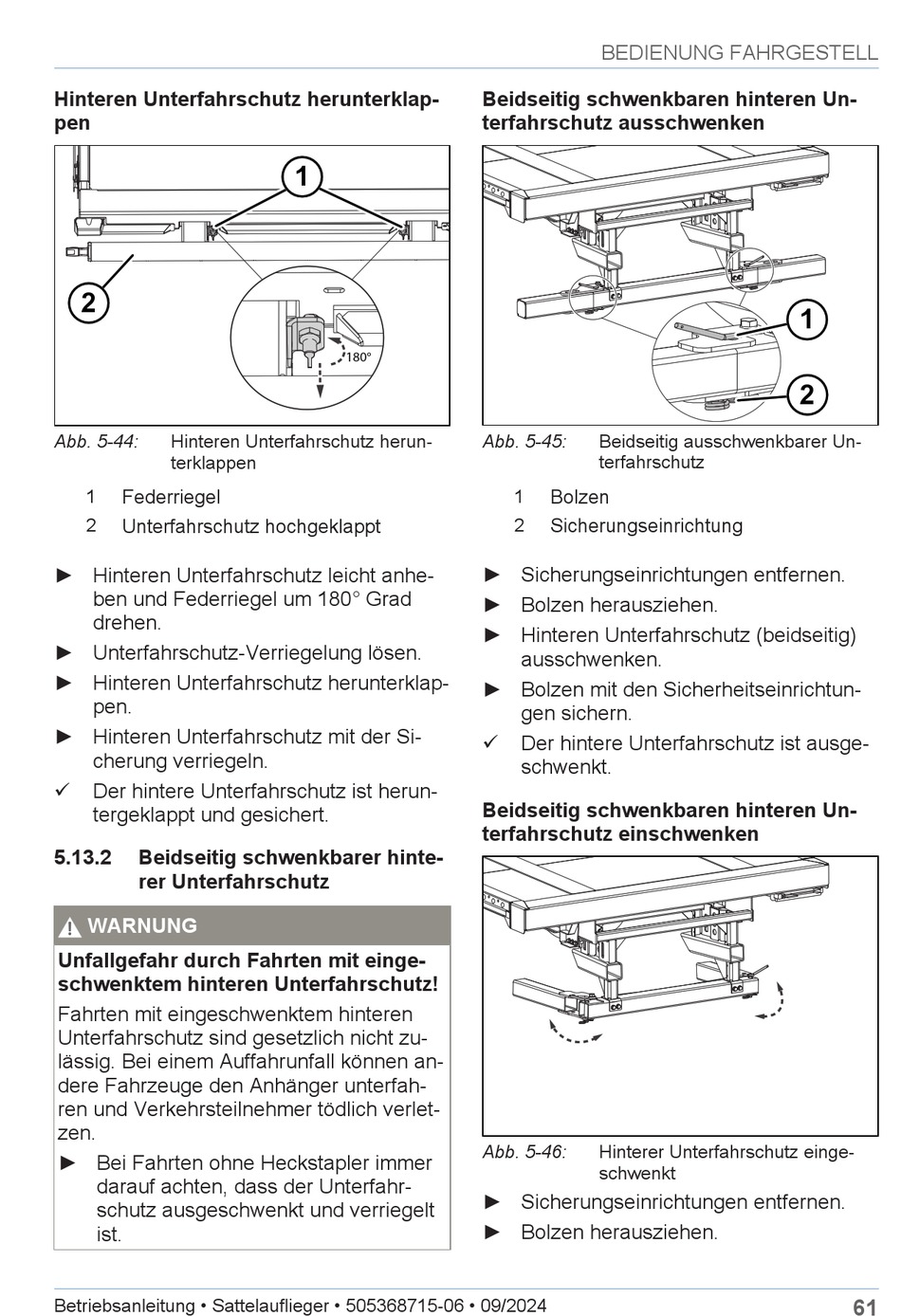

Hinteren Unterfahrschutz herunterklap-
pen
2
Abb. 5-44:
Hinteren Unterfahrschutz herun-
terklappen
1
Federriegel
2
Unterfahrschutz hochgeklappt
► Hinteren Unterfahrschutz leicht anhe-
ben und Federriegel um 180° Grad
drehen.
► Unterfahrschutz-Verriegelung lösen.
► Hinteren Unterfahrschutz herunterklap-
pen.
► Hinteren Unterfahrschutz mit der Si-
cherung verriegeln.
ü
Der hintere Unterfahrschutz ist herun-
tergeklappt und gesichert.
5.13.2 Beidseitig schwenkbarer hinte-
rer Unterfahrschutz
!
WARNUNG
Unfallgefahr durch Fahrten mit einge-
schwenktem hinteren Unterfahrschutz!
Fahrten mit eingeschwenktem hinteren
Unterfahrschutz sind gesetzlich nicht zu-
lässig. Bei einem Auffahrunfall können an-
dere Fahrzeuge den Anhänger unterfah-
ren und Verkehrsteilnehmer tödlich verlet-
zen.
► Bei Fahrten ohne Heckstapler immer
darauf achten, dass der Unterfahr-
schutz ausgeschwenkt und verriegelt
ist.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
1
180°
BEDIENUNG FAHRGESTELL
Beidseitig schwenkbaren hinteren Un-
terfahrschutz ausschwenken
Abb. 5-45:
Beidseitig ausschwenkbarer Un-
terfahrschutz
1
Bolzen
2
Sicherungseinrichtung
► Sicherungseinrichtungen entfernen.
► Bolzen herausziehen.
► Hinteren Unterfahrschutz (beidseitig)
ausschwenken.
► Bolzen mit den Sicherheitseinrichtun-
gen sichern.
ü
Der hintere Unterfahrschutz ist ausge-
schwenkt.
Beidseitig schwenkbaren hinteren Un-
terfahrschutz einschwenken
Abb. 5-46:
Hinterer Unterfahrschutz einge-
schwenkt
► Sicherungseinrichtungen entfernen.
► Bolzen herausziehen.
1
2
61
