LADEN UND SICHERN
1

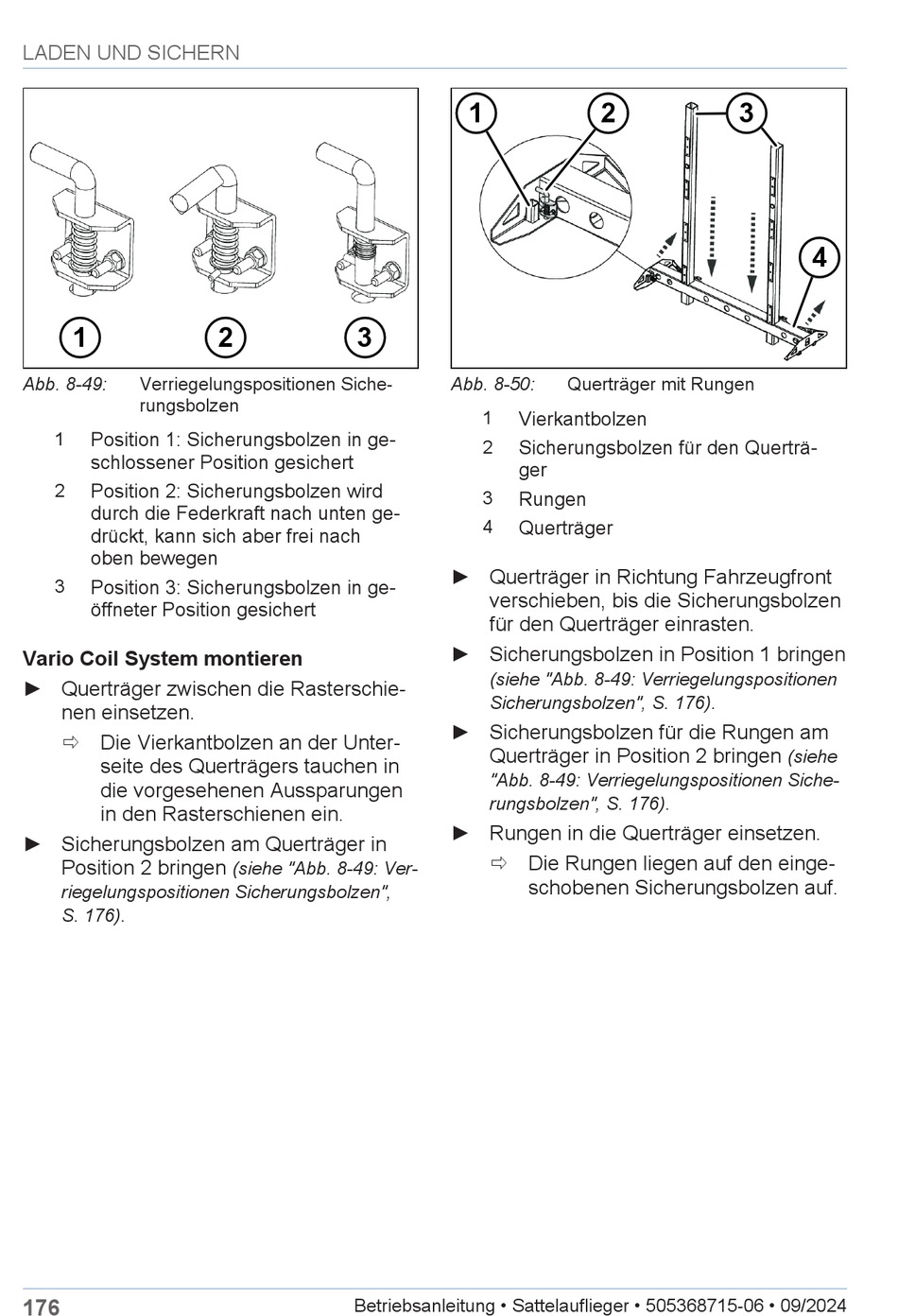

Abb. 8-49:
Verriegelungspositionen Siche-
rungsbolzen
1
Position 1: Sicherungsbolzen in ge-
schlossener Position gesichert
2
Position 2: Sicherungsbolzen wird
durch die Federkraft nach unten ge-
drückt, kann sich aber frei nach
oben bewegen
3
Position 3: Sicherungsbolzen in ge-
öffneter Position gesichert
Vario Coil System montieren
► Querträger zwischen die Rasterschie-
nen einsetzen.
ð Die Vierkantbolzen an der Unter-
seite des Querträgers tauchen in
die vorgesehenen Aussparungen
in den Rasterschienen ein.
► Sicherungsbolzen am Querträger in
Position 2 bringen
riegelungspositionen Sicherungsbolzen",
.
S. 176)
176
2
3
(siehe "Abb. 8-49: Ver-
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
1
2
Abb. 8-50:
Querträger mit Rungen
1
Vierkantbolzen
2
Sicherungsbolzen für den Querträ-
ger
3
Rungen
4
Querträger
► Querträger in Richtung Fahrzeugfront
verschieben, bis die Sicherungsbolzen
für den Querträger einrasten.
► Sicherungsbolzen in Position 1 bringen
(siehe "Abb. 8-49: Verriegelungspositionen
Sicherungsbolzen", S. 176)
► Sicherungsbolzen für die Rungen am
Querträger in Position 2 bringen
"Abb. 8-49: Verriegelungspositionen Siche-
rungsbolzen", S. 176)
► Rungen in die Querträger einsetzen.
ð Die Rungen liegen auf den einge-
schobenen Sicherungsbolzen auf.
3
4
.
(siehe
.
