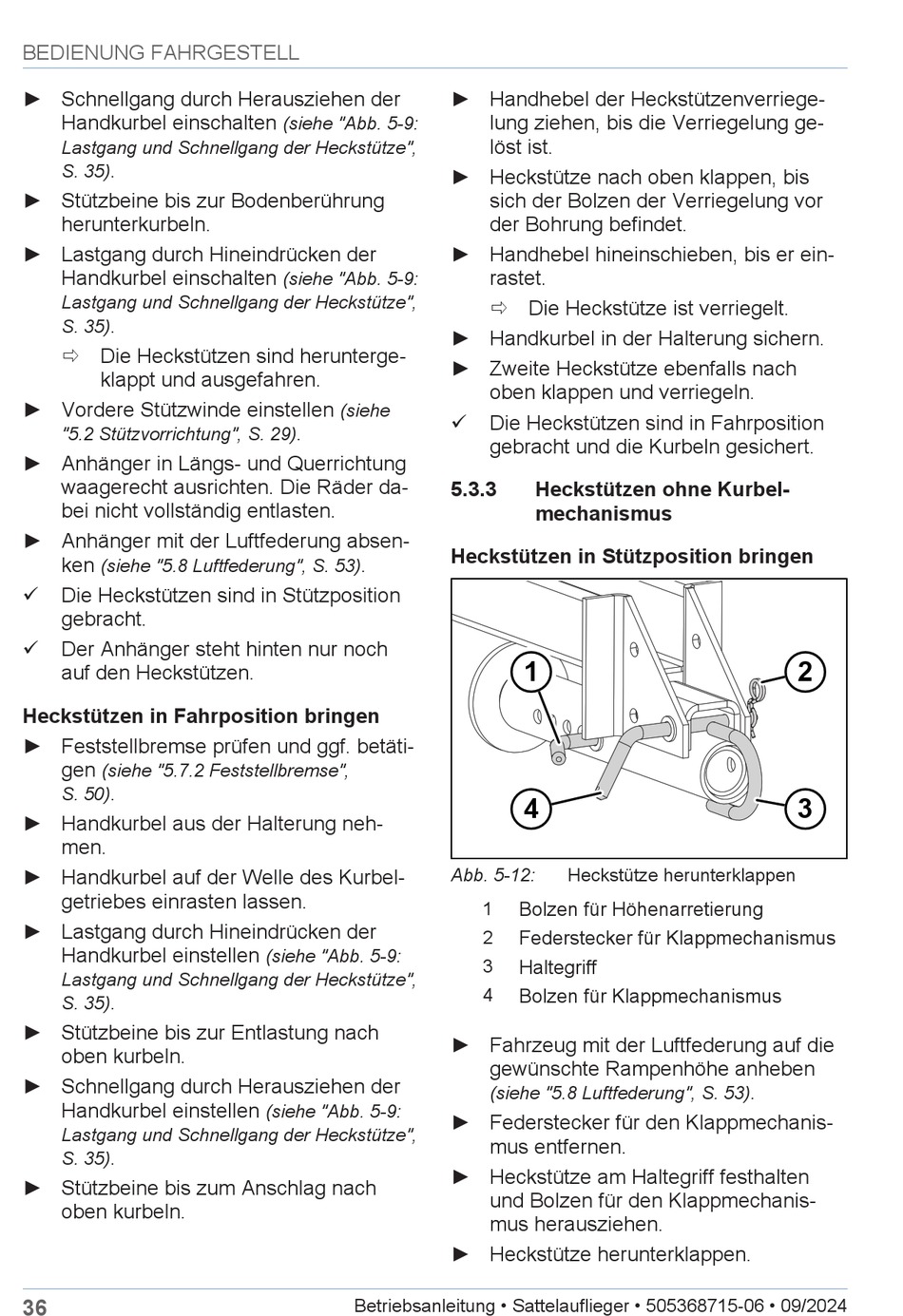

BEDIENUNG FAHRGESTELL
► Schnellgang durch Herausziehen der
Handkurbel einschalten
Lastgang und Schnellgang der Heckstütze",
.
S. 35)
► Stützbeine bis zur Bodenberührung
herunterkurbeln.
► Lastgang durch Hineindrücken der
Handkurbel einschalten
Lastgang und Schnellgang der Heckstütze",
.
S. 35)
ð Die Heckstützen sind herunterge-
klappt und ausgefahren.
► Vordere Stützwinde einstellen
"5.2 Stützvorrichtung", S. 29)
► Anhänger in Längs- und Querrichtung
waagerecht ausrichten. Die Räder da-
bei nicht vollständig entlasten.
► Anhänger mit der Luftfederung absen-
ken
(siehe "5.8 Luftfederung", S. 53)
ü
Die Heckstützen sind in Stützposition
gebracht.
ü
Der Anhänger steht hinten nur noch
auf den Heckstützen.
Heckstützen in Fahrposition bringen
► Feststellbremse prüfen und ggf. betäti-
gen
(siehe "5.7.2 Feststellbremse",
.
S. 50)
► Handkurbel aus der Halterung neh-
men.
► Handkurbel auf der Welle des Kurbel-
getriebes einrasten lassen.
► Lastgang durch Hineindrücken der
Handkurbel einstellen
Lastgang und Schnellgang der Heckstütze",
.
S. 35)
► Stützbeine bis zur Entlastung nach
oben kurbeln.
► Schnellgang durch Herausziehen der
Handkurbel einstellen
Lastgang und Schnellgang der Heckstütze",
.
S. 35)
► Stützbeine bis zum Anschlag nach
oben kurbeln.
36
(siehe "Abb. 5-9:
(siehe "Abb. 5-9:
(siehe
.
.
(siehe "Abb. 5-9:
(siehe "Abb. 5-9:
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
► Handhebel der Heckstützenverriege-
lung ziehen, bis die Verriegelung ge-
löst ist.
► Heckstütze nach oben klappen, bis
sich der Bolzen der Verriegelung vor
der Bohrung befindet.
► Handhebel hineinschieben, bis er ein-
rastet.
ð Die Heckstütze ist verriegelt.
► Handkurbel in der Halterung sichern.
► Zweite Heckstütze ebenfalls nach
oben klappen und verriegeln.
ü
Die Heckstützen sind in Fahrposition
gebracht und die Kurbeln gesichert.
5.3.3
Heckstützen ohne Kurbel-
mechanismus
Heckstützen in Stützposition bringen
1
4
Abb. 5-12:
Heckstütze herunterklappen
1
Bolzen für Höhenarretierung
2
Federstecker für Klappmechanismus
3
Haltegriff
4
Bolzen für Klappmechanismus
► Fahrzeug mit der Luftfederung auf die
gewünschte Rampenhöhe anheben
(siehe "5.8 Luftfederung", S. 53)
► Federstecker für den Klappmechanis-
mus entfernen.
► Heckstütze am Haltegriff festhalten
und Bolzen für den Klappmechanis-
mus herausziehen.
► Heckstütze herunterklappen.
2
3
.
