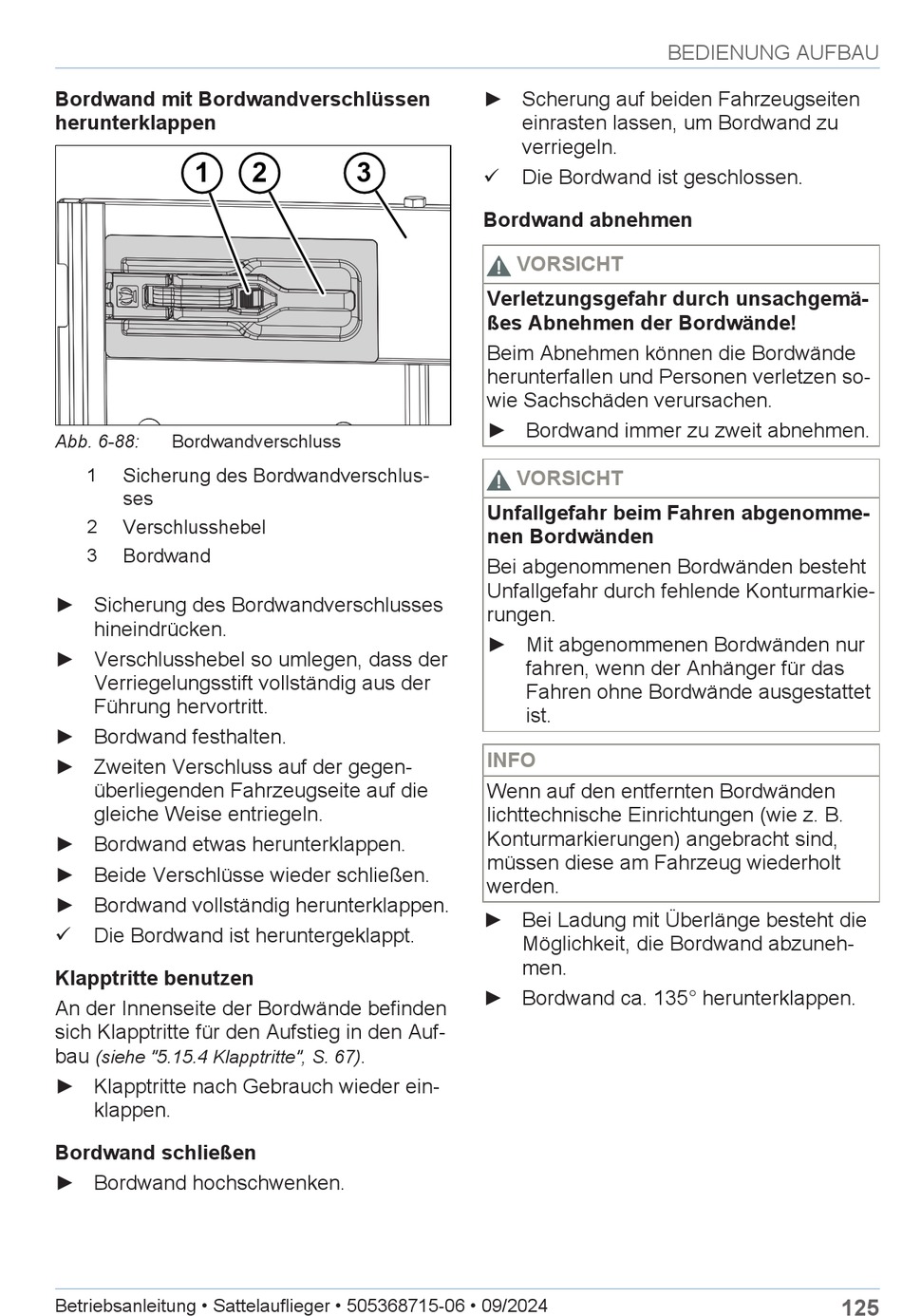

Bordwand mit Bordwandverschlüssen
herunterklappen
1
Abb. 6-88:
Bordwandverschluss
1
Sicherung des Bordwandverschlus-
ses
2
Verschlusshebel
3
Bordwand
► Sicherung des Bordwandverschlusses
hineindrücken.
► Verschlusshebel so umlegen, dass der
Verriegelungsstift vollständig aus der
Führung hervortritt.
► Bordwand festhalten.
► Zweiten Verschluss auf der gegen-
überliegenden Fahrzeugseite auf die
gleiche Weise entriegeln.
► Bordwand etwas herunterklappen.
► Beide Verschlüsse wieder schließen.
► Bordwand vollständig herunterklappen.
ü
Die Bordwand ist heruntergeklappt.
Klapptritte benutzen
An der Innenseite der Bordwände befinden
sich Klapptritte für den Aufstieg in den Auf-
bau
(siehe "5.15.4 Klapptritte", S. 67)
► Klapptritte nach Gebrauch wieder ein-
klappen.
Bordwand schließen
► Bordwand hochschwenken.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
2
3
.
► Scherung auf beiden Fahrzeugseiten
einrasten lassen, um Bordwand zu
verriegeln.
ü
Die Bordwand ist geschlossen.
Bordwand abnehmen
VORSICHT
Verletzungsgefahr durch unsachgemä-
ßes Abnehmen der Bordwände!
Beim Abnehmen können die Bordwände
herunterfallen und Personen verletzen so-
wie Sachschäden verursachen.
► Bordwand immer zu zweit abnehmen.
VORSICHT
Unfallgefahr beim Fahren abgenomme-
nen Bordwänden
Bei abgenommenen Bordwänden besteht
Unfallgefahr durch fehlende Konturmarkie-
rungen.
► Mit abgenommenen Bordwänden nur
fahren, wenn der Anhänger für das
Fahren ohne Bordwände ausgestattet
ist.
INFO
Wenn auf den entfernten Bordwänden
lichttechnische Einrichtungen (wie z. B.
Konturmarkierungen) angebracht sind,
müssen diese am Fahrzeug wiederholt
werden.
► Bei Ladung mit Überlänge besteht die
Möglichkeit, die Bordwand abzuneh-
men.
► Bordwand ca. 135° herunterklappen.
BEDIENUNG AUFBAU
125
