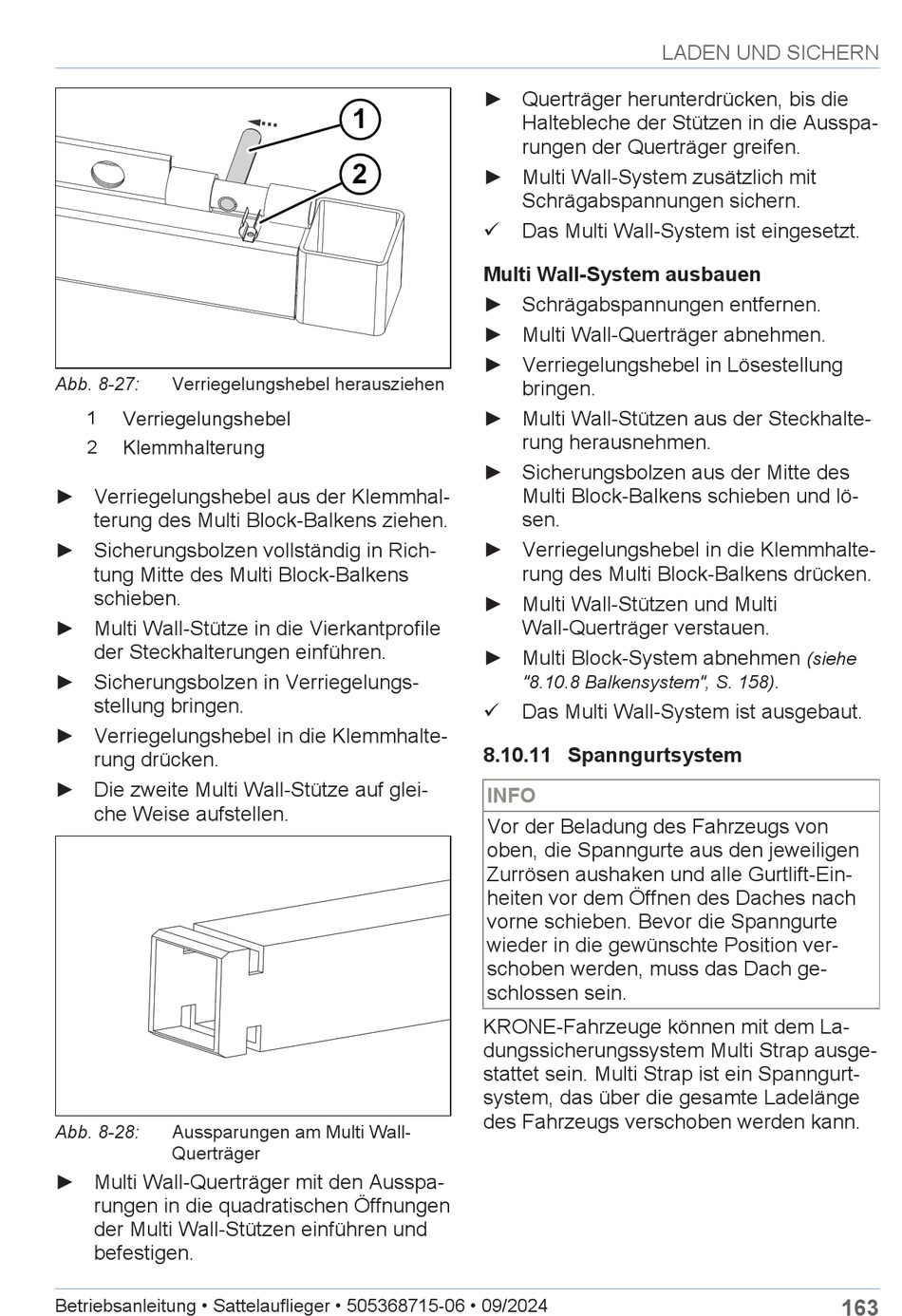

Abb. 8-27:
Verriegelungshebel herausziehen
1
Verriegelungshebel
2
Klemmhalterung
► Verriegelungshebel aus der Klemmhal-
terung des Multi Block‑Balkens ziehen.
► Sicherungsbolzen vollständig in Rich-
tung Mitte des Multi Block‑Balkens
schieben.
► Multi Wall‑Stütze in die Vierkantprofile
der Steckhalterungen einführen.
► Sicherungsbolzen in Verriegelungs-
stellung bringen.
► Verriegelungshebel in die Klemmhalte-
rung drücken.
► Die zweite Multi Wall‑Stütze auf glei-
che Weise aufstellen.
Abb. 8-28:
Aussparungen am Multi Wall-
Querträger
► Multi Wall‑Querträger mit den Ausspa-
rungen in die quadratischen Öffnungen
der Multi Wall‑Stützen einführen und
befestigen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
► Querträger herunterdrücken, bis die
1
Haltebleche der Stützen in die Ausspa-
rungen der Querträger greifen.
2
► Multi Wall‑System zusätzlich mit
Schrägabspannungen sichern.
ü
Das Multi Wall‑System ist eingesetzt.
Multi Wall‑System ausbauen
► Schrägabspannungen entfernen.
► Multi Wall‑Querträger abnehmen.
► Verriegelungshebel in Lösestellung
bringen.
► Multi Wall‑Stützen aus der Steckhalte-
rung herausnehmen.
► Sicherungsbolzen aus der Mitte des
Multi Block‑Balkens schieben und lö-
sen.
► Verriegelungshebel in die Klemmhalte-
rung des Multi Block‑Balkens drücken.
► Multi Wall‑Stützen und Multi
Wall‑Querträger verstauen.
► Multi Block‑System abnehmen
"8.10.8 Balkensystem", S. 158)
ü
Das Multi Wall‑System ist ausgebaut.
8.10.11 Spanngurtsystem
INFO
Vor der Beladung des Fahrzeugs von
oben, die Spanngurte aus den jeweiligen
Zurrösen aushaken und alle Gurtlift‑Ein-
heiten vor dem Öffnen des Daches nach
vorne schieben. Bevor die Spanngurte
wieder in die gewünschte Position ver-
schoben werden, muss das Dach ge-
schlossen sein.
KRONE‑Fahrzeuge können mit dem La-
dungssicherungssystem Multi Strap ausge-
stattet sein. Multi Strap ist ein Spanngurt-
system, das über die gesamte Ladelänge
des Fahrzeugs verschoben werden kann.
LADEN UND SICHERN
(siehe
.
163
