LADEN UND SICHERN

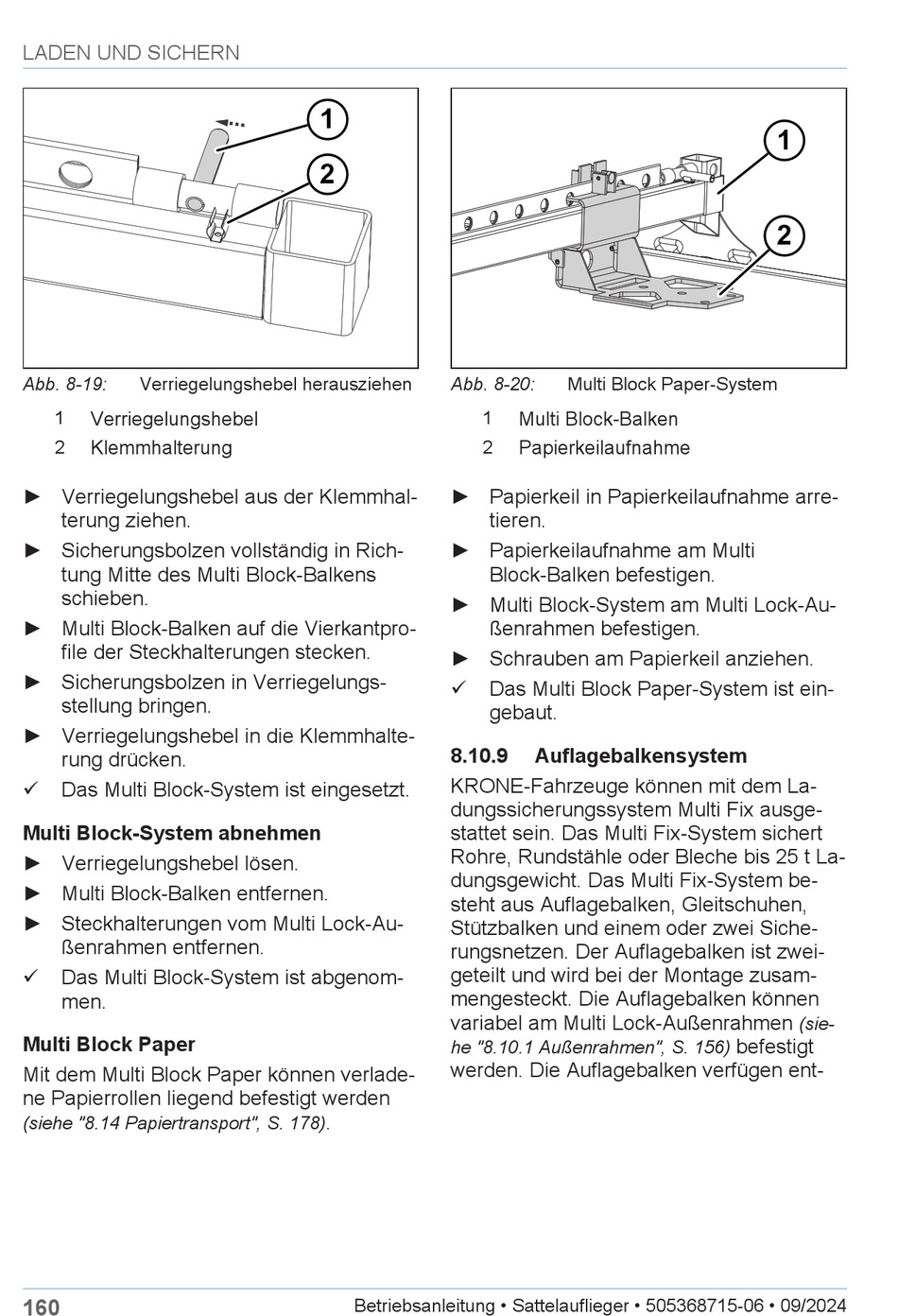

Abb. 8-19:
Verriegelungshebel herausziehen
1
Verriegelungshebel
2
Klemmhalterung
► Verriegelungshebel aus der Klemmhal-
terung ziehen.
► Sicherungsbolzen vollständig in Rich-
tung Mitte des Multi Block-Balkens
schieben.
► Multi Block-Balken auf die Vierkantpro-
file der Steckhalterungen stecken.
► Sicherungsbolzen in Verriegelungs-
stellung bringen.
► Verriegelungshebel in die Klemmhalte-
rung drücken.
ü
Das Multi Block-System ist eingesetzt.
Multi Block-System abnehmen
► Verriegelungshebel lösen.
► Multi Block-Balken entfernen.
► Steckhalterungen vom Multi Lock‑Au-
ßenrahmen entfernen.
ü
Das Multi Block-System ist abgenom-
men.
Multi Block Paper
Mit dem Multi Block Paper können verlade-
ne Papierrollen liegend befestigt werden
(siehe "8.14 Papiertransport", S. 178)
160
1
2
Abb. 8-20:
1
2
► Papierkeil in Papierkeilaufnahme arre-
tieren.
► Papierkeilaufnahme am Multi
Block‑Balken befestigen.
► Multi Block‑System am Multi Lock‑Au-
ßenrahmen befestigen.
► Schrauben am Papierkeil anziehen.
ü
Das Multi Block Paper‑System ist ein-
gebaut.
8.10.9 Auflagebalkensystem
KRONE‑Fahrzeuge können mit dem La-
dungssicherungssystem Multi Fix ausge-
stattet sein. Das Multi Fix-System sichert
Rohre, Rundstähle oder Bleche bis 25 t La-
dungsgewicht. Das Multi Fix‑System be-
steht aus Auflagebalken, Gleitschuhen,
Stützbalken und einem oder zwei Siche-
rungsnetzen. Der Auflagebalken ist zwei-
geteilt und wird bei der Montage zusam-
mengesteckt. Die Auflagebalken können
variabel am Multi Lock‑Außenrahmen
he "8.10.1 Außenrahmen", S. 156)
werden. Die Auflagebalken verfügen ent-
.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Multi Block Paper‑System
Multi Block‑Balken
Papierkeilaufnahme
1
2
(sie-
befestigt
