TELEMATIKSYSTEME
Die Antennen für die Positionsbestimmung
und den Mobilfunk befinden sich intern, di-
rekt unter der Oberseite des Gehäuses,
um einen optimalen Empfang zu gewähr-
leisten.
1

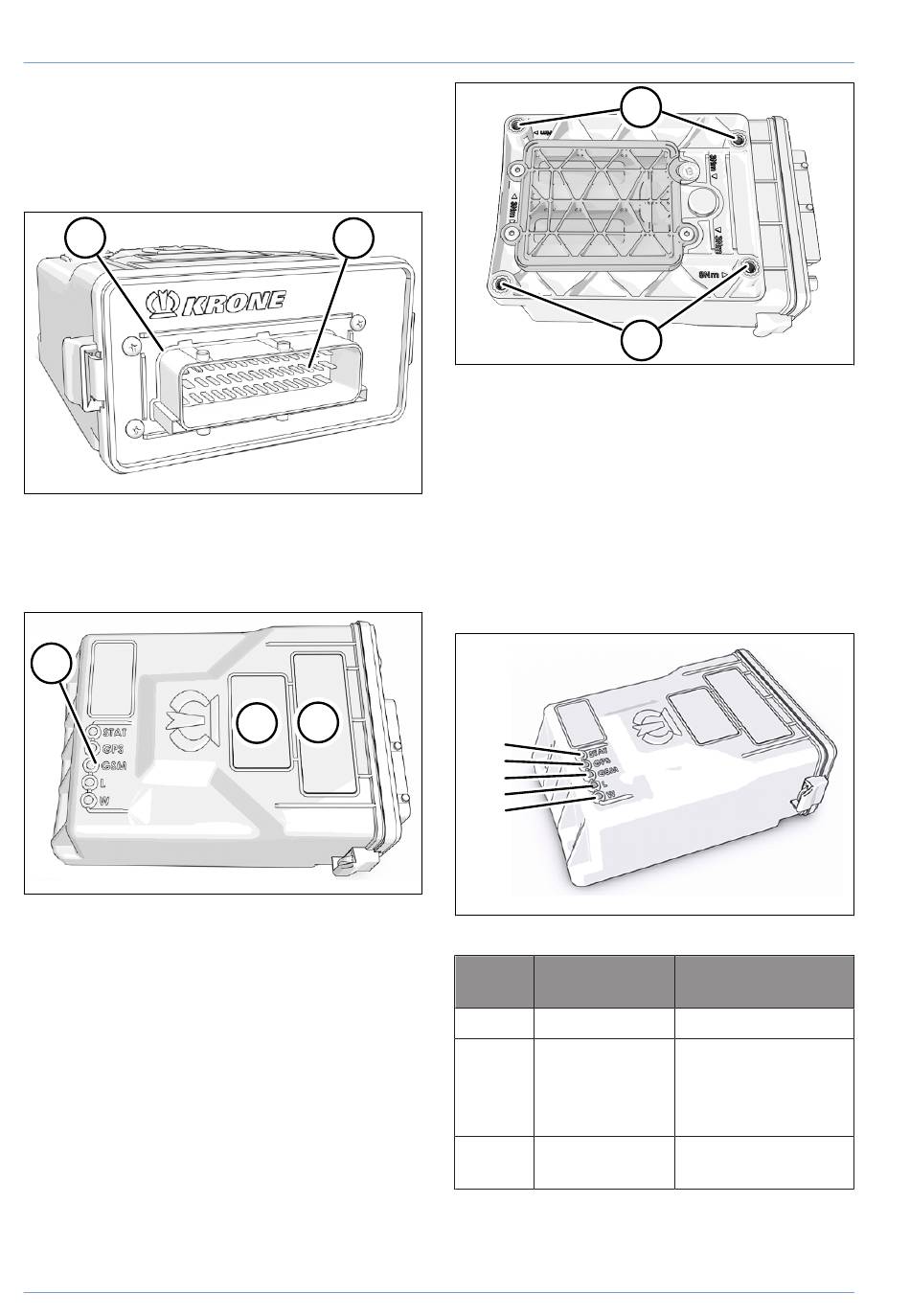

Abb. 9-1:
Vorderseite
1
Umlaufende Dichtung
2
Steckverbinder 42-polig
1
Abb. 9-2:
Oberseite
1
LED-Anzeigen
2
Typenschilder
186
2
2
2
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Abb. 9-3:
Unterseite
1
Einsatzbuchsen
Die Position der Einsatzbuchsen entspricht
den Lochpositionen des von KRONE vor-
gegebenen Galgenblechs.
LED-Anzeige
Das Gerät hat 5 LEDs zur Anzeige seines
Betriebszustands.
STAT
GPS
GSM
L
W
Abb. 9-4:
LED-Anzeigen
Num-
LED
mer
1
STAT
2
GPS
3
GSM
1
1
Beschreibung
Status der Box
Status der Positi-
onsbestimmung
(Global Positioning
System)
Status der Mobil-
funkverbindung
