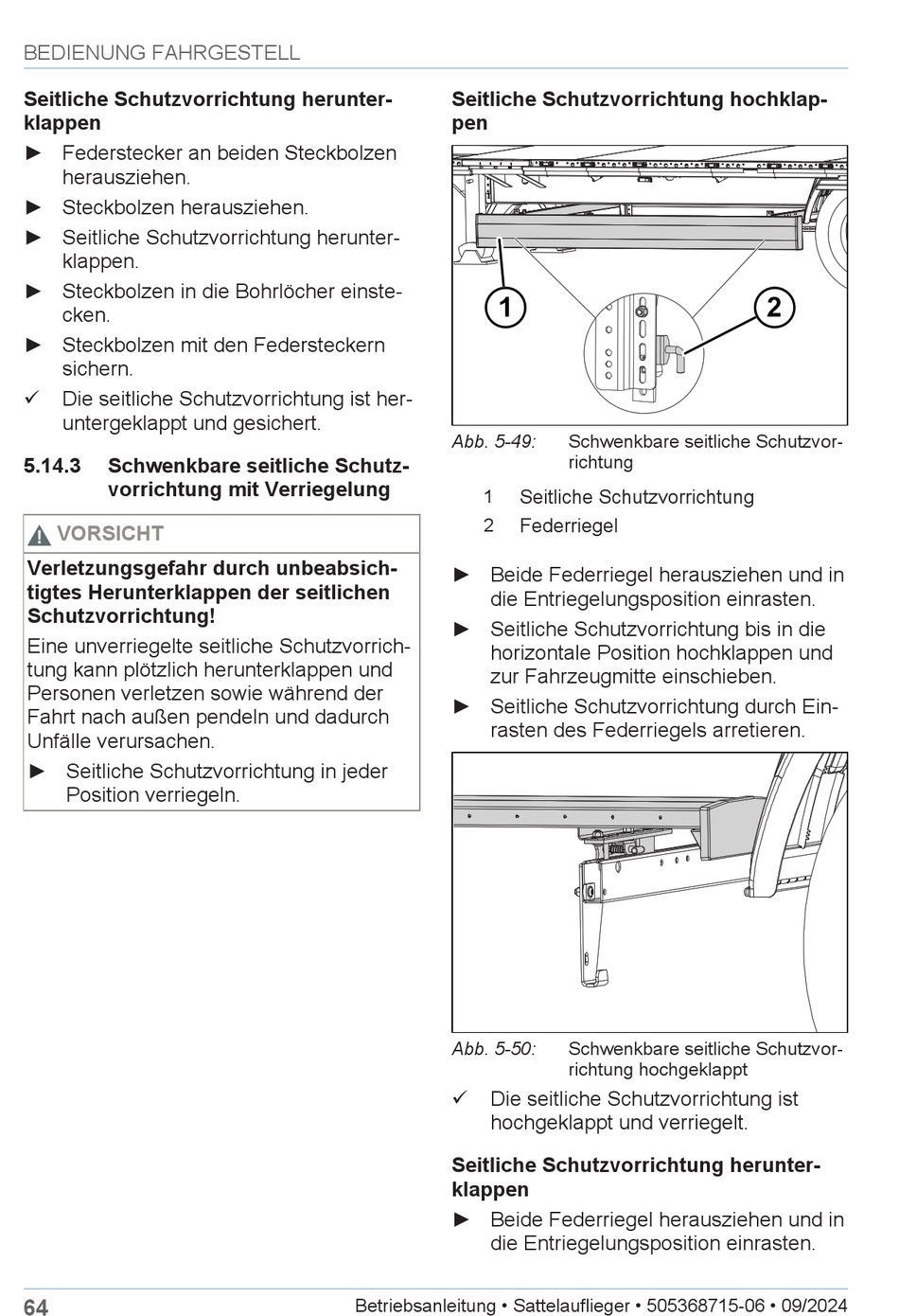

BEDIENUNG FAHRGESTELL
Seitliche Schutzvorrichtung herunter-
klappen
► Federstecker an beiden Steckbolzen
herausziehen.
► Steckbolzen herausziehen.
► Seitliche Schutzvorrichtung herunter-
klappen.
► Steckbolzen in die Bohrlöcher einste-
cken.
► Steckbolzen mit den Federsteckern
sichern.
ü
Die seitliche Schutzvorrichtung ist her-
untergeklappt und gesichert.
5.14.3 Schwenkbare seitliche Schutz-
vorrichtung mit Verriegelung
VORSICHT
Verletzungsgefahr durch unbeabsich-
tigtes Herunterklappen der seitlichen
Schutzvorrichtung!
Eine unverriegelte seitliche Schutzvorrich-
tung kann plötzlich herunterklappen und
Personen verletzen sowie während der
Fahrt nach außen pendeln und dadurch
Unfälle verursachen.
► Seitliche Schutzvorrichtung in jeder
Position verriegeln.
64
Seitliche Schutzvorrichtung hochklap-
pen
1
Abb. 5-49:
1
Seitliche Schutzvorrichtung
2
Federriegel
► Beide Federriegel herausziehen und in
die Entriegelungsposition einrasten.
► Seitliche Schutzvorrichtung bis in die
horizontale Position hochklappen und
zur Fahrzeugmitte einschieben.
► Seitliche Schutzvorrichtung durch Ein-
rasten des Federriegels arretieren.
Abb. 5-50:
ü
Die seitliche Schutzvorrichtung ist
hochgeklappt und verriegelt.
Seitliche Schutzvorrichtung herunter-
klappen
► Beide Federriegel herausziehen und in
die Entriegelungsposition einrasten.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
Schwenkbare seitliche Schutzvor-
richtung
Schwenkbare seitliche Schutzvor-
richtung hochgeklappt
2
