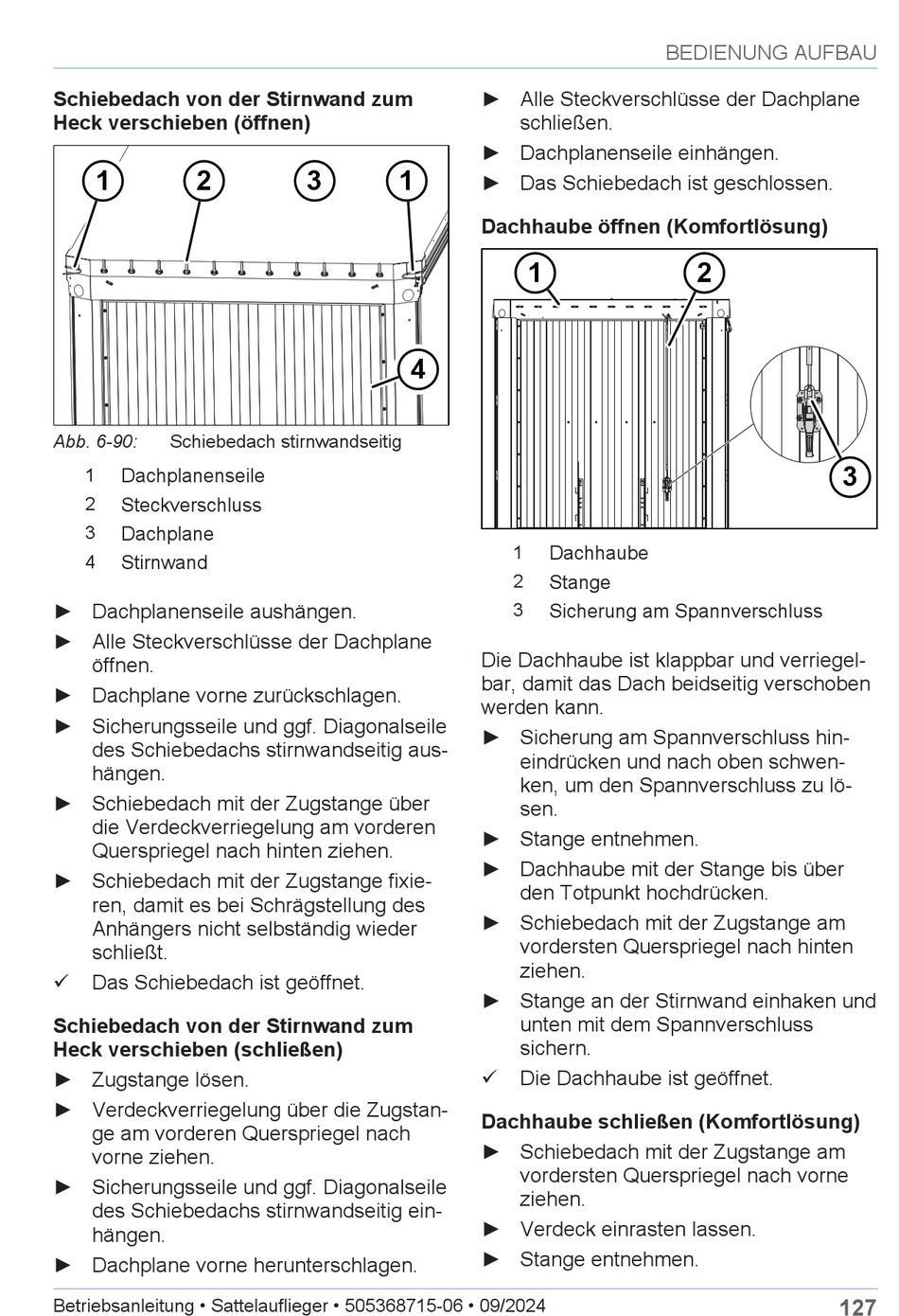

Schiebedach von der Stirnwand zum
Heck verschieben (öffnen)
1
2
Abb. 6-90:
Schiebedach stirnwandseitig
1
Dachplanenseile
2
Steckverschluss
3
Dachplane
4
Stirnwand
► Dachplanenseile aushängen.
► Alle Steckverschlüsse der Dachplane
öffnen.
► Dachplane vorne zurückschlagen.
► Sicherungsseile und ggf. Diagonalseile
des Schiebedachs stirnwandseitig aus-
hängen.
► Schiebedach mit der Zugstange über
die Verdeckverriegelung am vorderen
Querspriegel nach hinten ziehen.
► Schiebedach mit der Zugstange fixie-
ren, damit es bei Schrägstellung des
Anhängers nicht selbständig wieder
schließt.
ü
Das Schiebedach ist geöffnet.
Schiebedach von der Stirnwand zum
Heck verschieben (schließen)
► Zugstange lösen.
► Verdeckverriegelung über die Zugstan-
ge am vorderen Querspriegel nach
vorne ziehen.
► Sicherungsseile und ggf. Diagonalseile
des Schiebedachs stirnwandseitig ein-
hängen.
► Dachplane vorne herunterschlagen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
3
1
4
► Alle Steckverschlüsse der Dachplane
schließen.
► Dachplanenseile einhängen.
► Das Schiebedach ist geschlossen.
Dachhaube öffnen (Komfortlösung)
1
1
Dachhaube
2
Stange
3
Sicherung am Spannverschluss
Die Dachhaube ist klappbar und verriegel-
bar, damit das Dach beidseitig verschoben
werden kann.
► Sicherung am Spannverschluss hin-
eindrücken und nach oben schwen-
ken, um den Spannverschluss zu lö-
sen.
► Stange entnehmen.
► Dachhaube mit der Stange bis über
den Totpunkt hochdrücken.
► Schiebedach mit der Zugstange am
vordersten Querspriegel nach hinten
ziehen.
► Stange an der Stirnwand einhaken und
unten mit dem Spannverschluss
sichern.
ü
Die Dachhaube ist geöffnet.
Dachhaube schließen (Komfortlösung)
► Schiebedach mit der Zugstange am
vordersten Querspriegel nach vorne
ziehen.
► Verdeck einrasten lassen.
► Stange entnehmen.
BEDIENUNG AUFBAU
2
3
127
