► Spannrohr samt Plane mit dem am
Spannrohr angebrachten Planengriff
vom Aufnahme-Mitnehmerzapfen ab-
heben.
HINWEIS
Sachschäden durch Fehlbedienung!
Plane nicht an den Schlaufen (Planenau-
ßenseite) oder an der Spannstange ver-
schieben. Die Schlaufen dienen nur zum
Anheben des Spannrohrs.
► Plane nach hinten schieben.
ü
Die Seitenplane vorn ist geöffnet.
Seitenplane vorn schließen (Ausfüh-
rung 1)
► Plane nach vorn schieben.
1
3

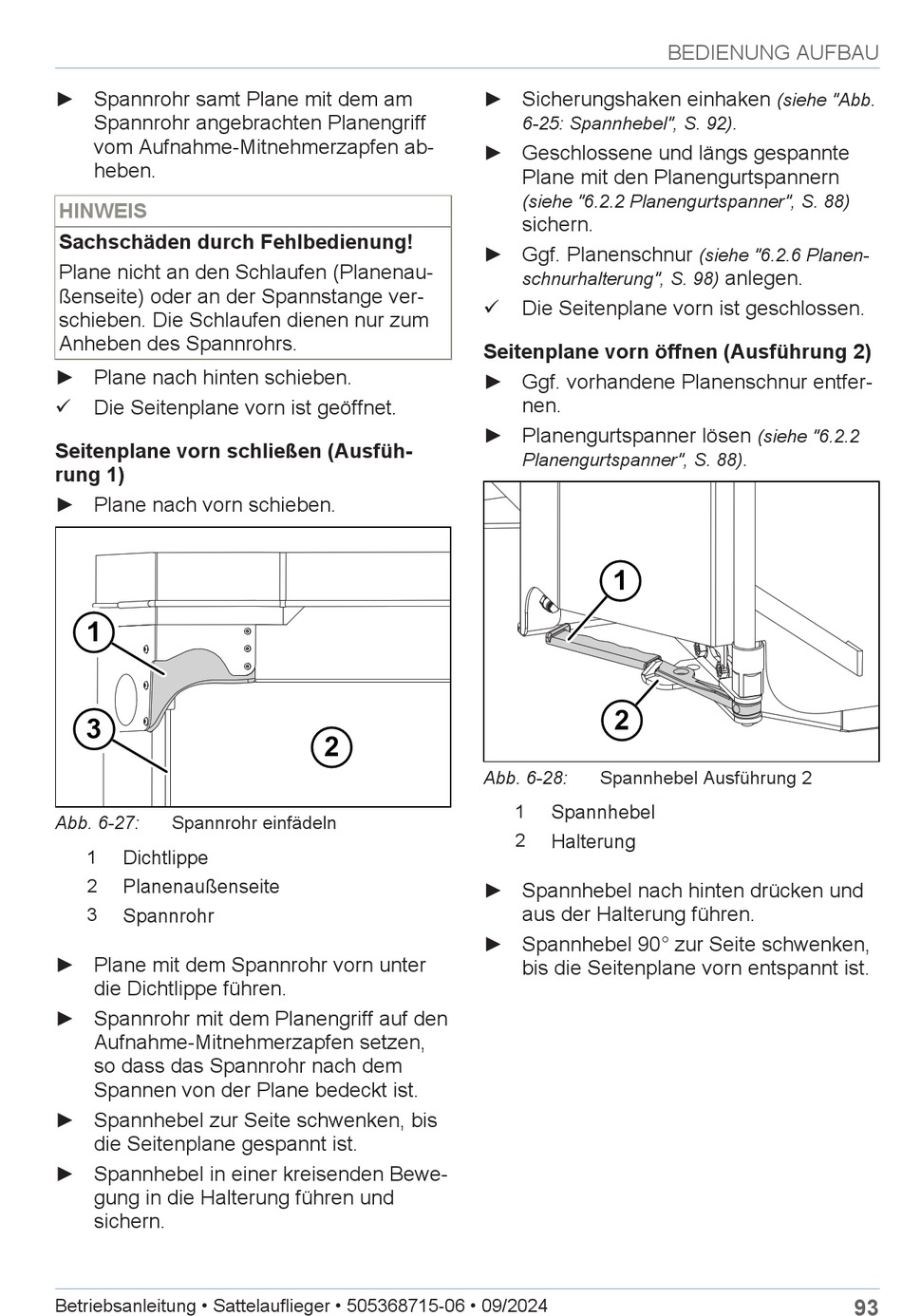

Abb. 6-27:
Spannrohr einfädeln
1
Dichtlippe
2
Planenaußenseite
3
Spannrohr
► Plane mit dem Spannrohr vorn unter
die Dichtlippe führen.
► Spannrohr mit dem Planengriff auf den
Aufnahme-Mitnehmerzapfen setzen,
so dass das Spannrohr nach dem
Spannen von der Plane bedeckt ist.
► Spannhebel zur Seite schwenken, bis
die Seitenplane gespannt ist.
► Spannhebel in einer kreisenden Bewe-
gung in die Halterung führen und
sichern.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
► Sicherungshaken einhaken
► Geschlossene und längs gespannte
► Ggf. Planenschnur
ü
Seitenplane vorn öffnen (Ausführung 2)
► Ggf. vorhandene Planenschnur entfer-
► Planengurtspanner lösen
2
Abb. 6-28:
► Spannhebel nach hinten drücken und
► Spannhebel 90° zur Seite schwenken,
BEDIENUNG AUFBAU
6-25: Spannhebel", S. 92)
Plane mit den Planengurtspannern
(siehe "6.2.2 Planengurtspanner", S. 88)
sichern.
schnurhalterung", S. 98)
Die Seitenplane vorn ist geschlossen.
nen.
Planengurtspanner", S. 88)
1
2
Spannhebel Ausführung 2
1
Spannhebel
2
Halterung
aus der Halterung führen.
bis die Seitenplane vorn entspannt ist.
(siehe "Abb.
.
(siehe "6.2.6 Planen-
anlegen.
(siehe "6.2.2
.
93
