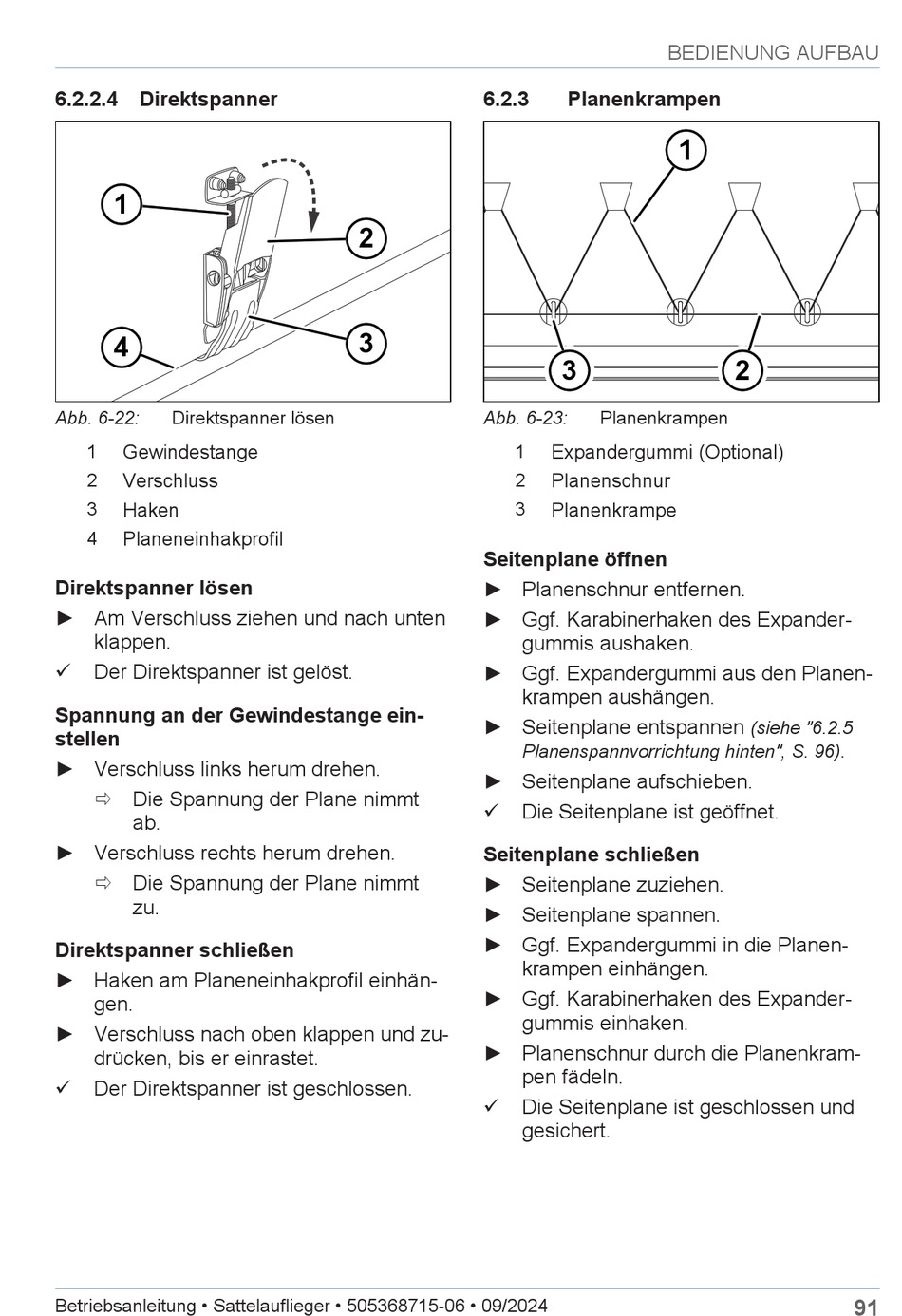

6.2.2.4 Direktspanner
1
4
Abb. 6-22:
Direktspanner lösen
1
Gewindestange
2
Verschluss
3
Haken
4
Planeneinhakprofil
Direktspanner lösen
► Am Verschluss ziehen und nach unten
klappen.
ü
Der Direktspanner ist gelöst.
Spannung an der Gewindestange ein-
stellen
► Verschluss links herum drehen.
ð Die Spannung der Plane nimmt
ab.
► Verschluss rechts herum drehen.
ð Die Spannung der Plane nimmt
zu.
Direktspanner schließen
► Haken am Planeneinhakprofil einhän-
gen.
► Verschluss nach oben klappen und zu-
drücken, bis er einrastet.
ü
Der Direktspanner ist geschlossen.
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
6.2.3
2
3
Abb. 6-23:
1
2
3
Seitenplane öffnen
► Planenschnur entfernen.
► Ggf. Karabinerhaken des Expander-
gummis aushaken.
► Ggf. Expandergummi aus den Planen-
krampen aushängen.
► Seitenplane entspannen
Planenspannvorrichtung hinten", S. 96)
► Seitenplane aufschieben.
ü
Die Seitenplane ist geöffnet.
Seitenplane schließen
► Seitenplane zuziehen.
► Seitenplane spannen.
► Ggf. Expandergummi in die Planen-
krampen einhängen.
► Ggf. Karabinerhaken des Expander-
gummis einhaken.
► Planenschnur durch die Planenkram-
pen fädeln.
ü
Die Seitenplane ist geschlossen und
gesichert.
BEDIENUNG AUFBAU
Planenkrampen
1
3
Planenkrampen
Expandergummi (Optional)
Planenschnur
Planenkrampe
2
(siehe "6.2.5
.
91
