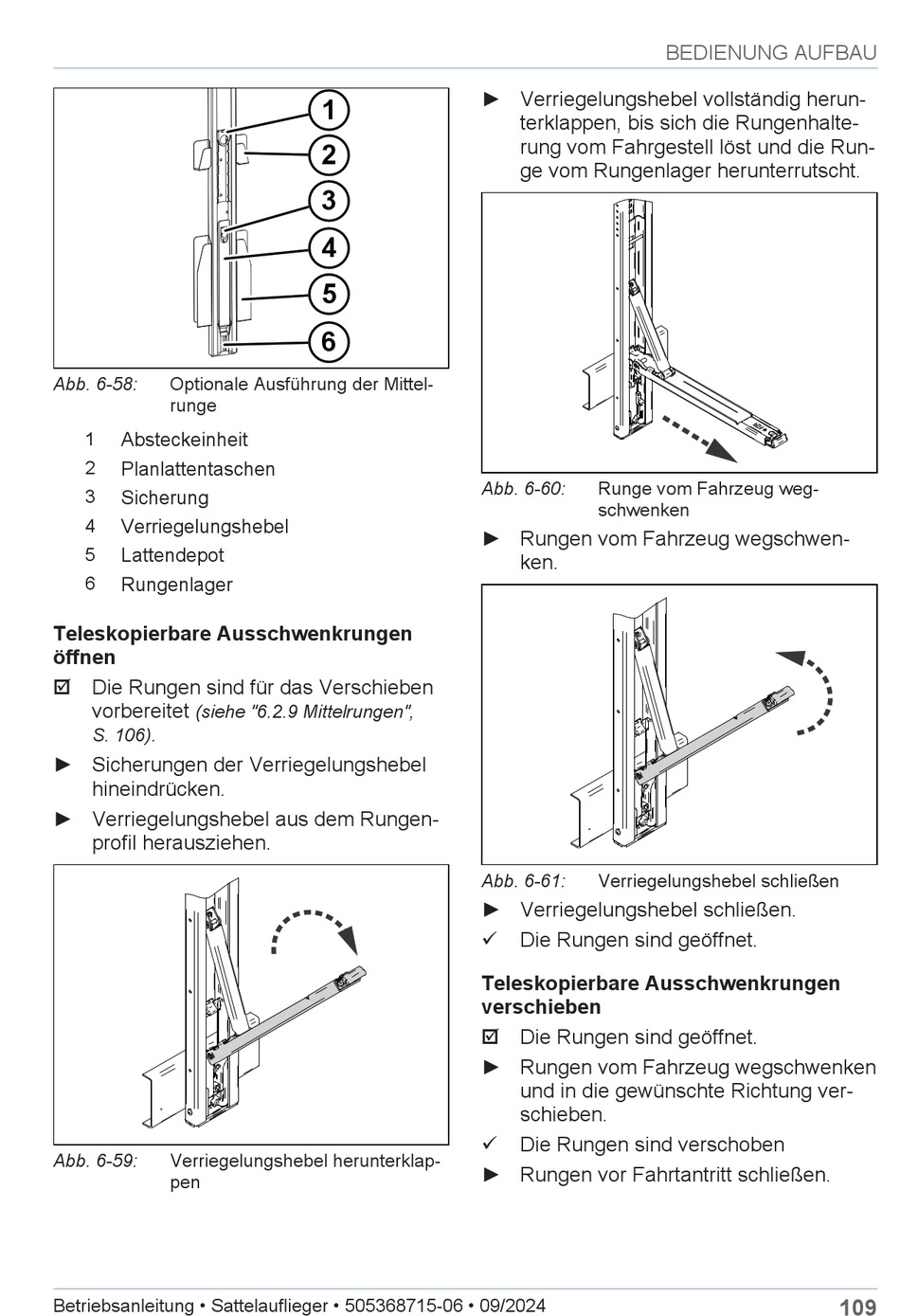

Abb. 6-58:
Optionale Ausführung der Mittel-
runge
1
Absteckeinheit
2
Planlattentaschen
3
Sicherung
4
Verriegelungshebel
5
Lattendepot
6
Rungenlager
Teleskopierbare Ausschwenkrungen
öffnen
þ Die Rungen sind für das Verschieben
vorbereitet
(siehe "6.2.9 Mittelrungen",
.
S. 106)
► Sicherungen der Verriegelungshebel
hineindrücken.
► Verriegelungshebel aus dem Rungen-
profil herausziehen.
Abb. 6-59:
Verriegelungshebel herunterklap-
pen
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
► Verriegelungshebel vollständig herun-
1
2
3
4
5
6
Abb. 6-60:
► Rungen vom Fahrzeug wegschwen-
Abb. 6-61:
► Verriegelungshebel schließen.
ü
Teleskopierbare Ausschwenkrungen
verschieben
þ Die Rungen sind geöffnet.
► Rungen vom Fahrzeug wegschwenken
ü
► Rungen vor Fahrtantritt schließen.
BEDIENUNG AUFBAU
terklappen, bis sich die Rungenhalte-
rung vom Fahrgestell löst und die Run-
ge vom Rungenlager herunterrutscht.
Runge vom Fahrzeug weg-
schwenken
ken.
Verriegelungshebel schließen
Die Rungen sind geöffnet.
und in die gewünschte Richtung ver-
schieben.
Die Rungen sind verschoben
109
