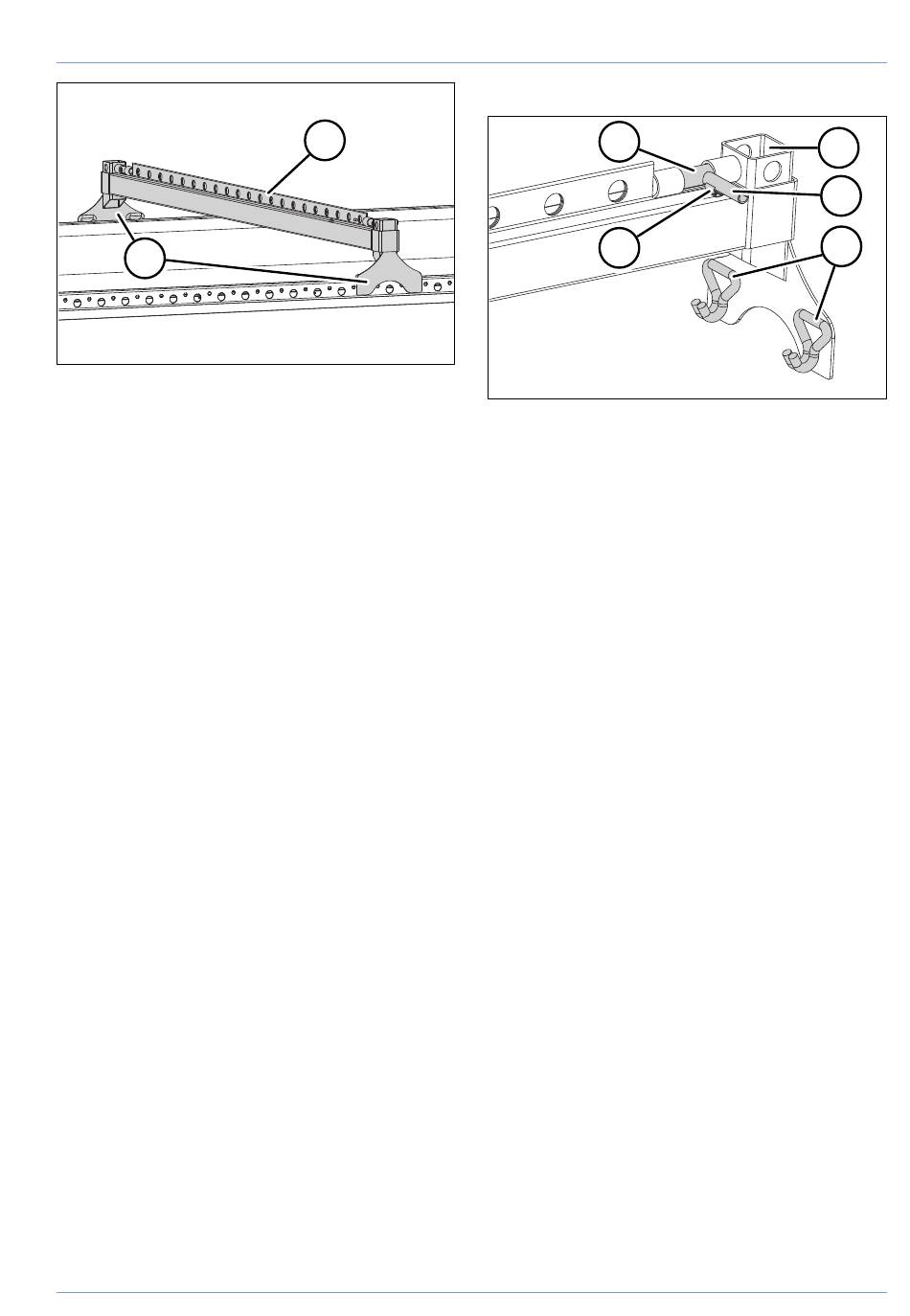

Abb. 8-17:
Multi Block-Balken
1
Multi Block-Balken mit Zurrlöchern
2
Steckhalterungen mit Vierkantrohr
Die Multi Block-Balken befinden sich unter
dem Aufbau in den entsprechenden Halte-
rungen
(siehe "5.18.3 Multi Block-Halter",
. Die Steckhalterungen befinden sich
S. 73)
im Werkzeugkasten
.
kasten", S. 74)
Der quer zur Fahrtrichtung liegende Multi
Block‑Balken lagert auf den Vierkantprofi-
len der Steckhalterungen und wird dort mit
den Sicherungsbolzen verriegelt.
Die Steckhalterungen können mit jeweils
zwei Befestigungshaken variabel am Multi
Lock‑Außenrahmen befestigt werden
"8.10.1 Außenrahmen", S. 156)
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
1
(siehe "5.19.1 Werkzeug-
(siehe
.
Verriegelungsstellung
5
4
Abb. 8-18:
Multi Block-Balken Verriegelung
1
Steckhalterung
2
Verriegelungshebel
3
Befestigungshaken
4
Klemmhalterung
5
Sicherungsbolzen
In der Verriegelungsstellung befindet sich
der Sicherungsbolzen in der Bohrung des
Vierkantprofils. Der Verriegelungshebel be-
findet sich in der Klemmhalterung. Dadurch
ist der Multi Block‑Balken verriegelt.
Multi Block-System einsetzen
► Steckhalterung in Richtung Fahrzeug-
boden kippen.
► Befestigungshaken in die Zurrlöcher
des Multi Lock‑Außenrahmens
"8.10.1 Außenrahmen", S. 156)
► Die zweite Steckhalterung in gleicher
Lochposition auf der anderen Fahr-
zeugseite einsetzen.
LADEN UND SICHERN
1
2
3
(siehe
führen.
159
