BEDIENUNG AUFBAU
4
3

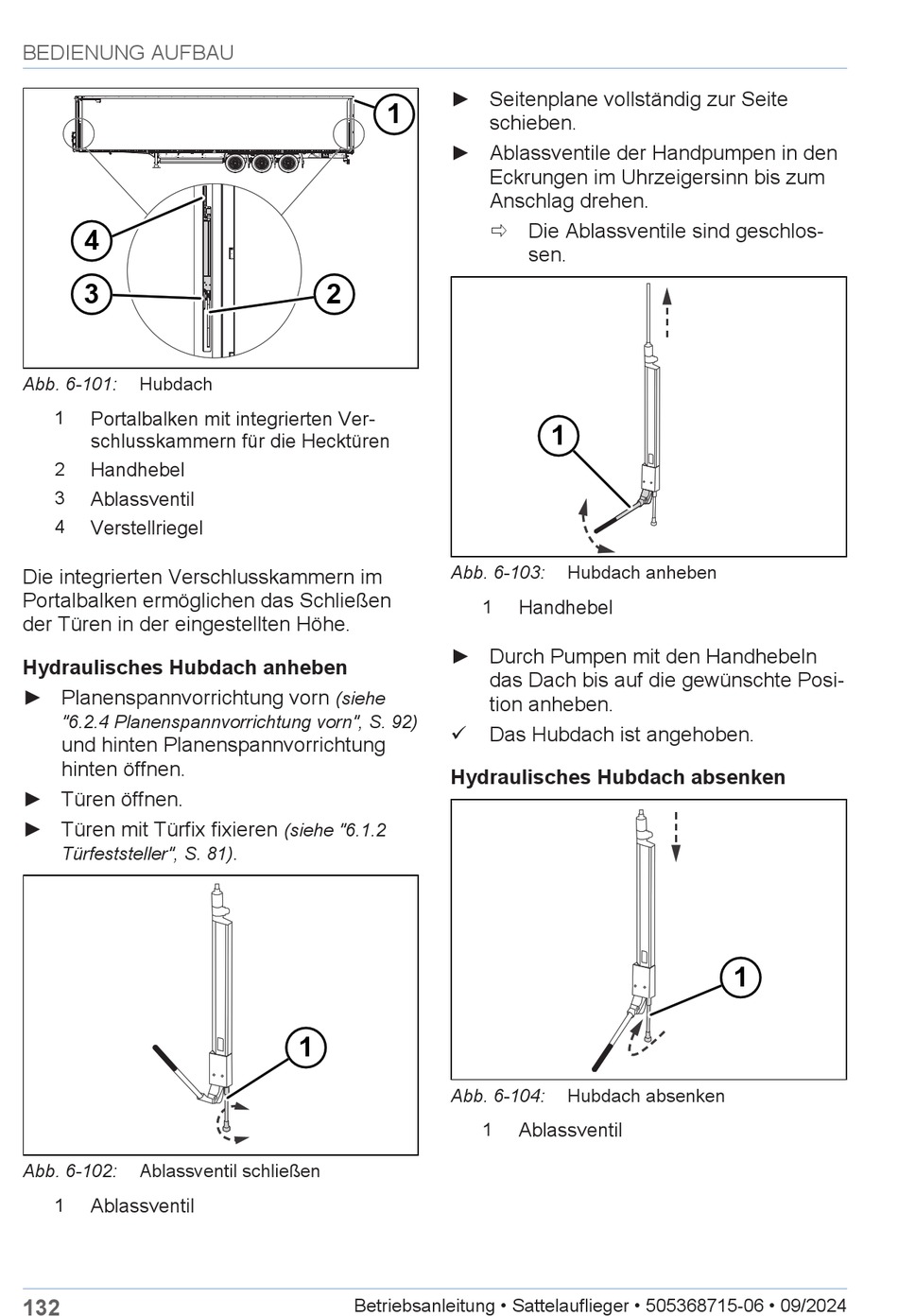

Abb. 6-101:
Hubdach
1
Portalbalken mit integrierten Ver-
schlusskammern für die Hecktüren
2
Handhebel
3
Ablassventil
4
Verstellriegel
Die integrierten Verschlusskammern im
Portalbalken ermöglichen das Schließen
der Türen in der eingestellten Höhe.
Hydraulisches Hubdach anheben
► Planenspannvorrichtung vorn
"6.2.4 Planenspannvorrichtung vorn", S. 92)
und hinten Planenspannvorrichtung
hinten öffnen.
► Türen öffnen.
► Türen mit Türfix fixieren
Türfeststeller", S. 81)
Abb. 6-102:
Ablassventil schließen
1
Ablassventil
132
1
2
(siehe
(siehe "6.1.2
.
1
Betriebsanleitung • Sattelauflieger • 505368715-06 • 09/2024
► Seitenplane vollständig zur Seite
schieben.
► Ablassventile der Handpumpen in den
Eckrungen im Uhrzeigersinn bis zum
Anschlag drehen.
ð Die Ablassventile sind geschlos-
sen.
1
Abb. 6-103:
Hubdach anheben
1
Handhebel
► Durch Pumpen mit den Handhebeln
das Dach bis auf die gewünschte Posi-
tion anheben.
ü
Das Hubdach ist angehoben.
Hydraulisches Hubdach absenken
Abb. 6-104:
Hubdach absenken
1
Ablassventil
1
