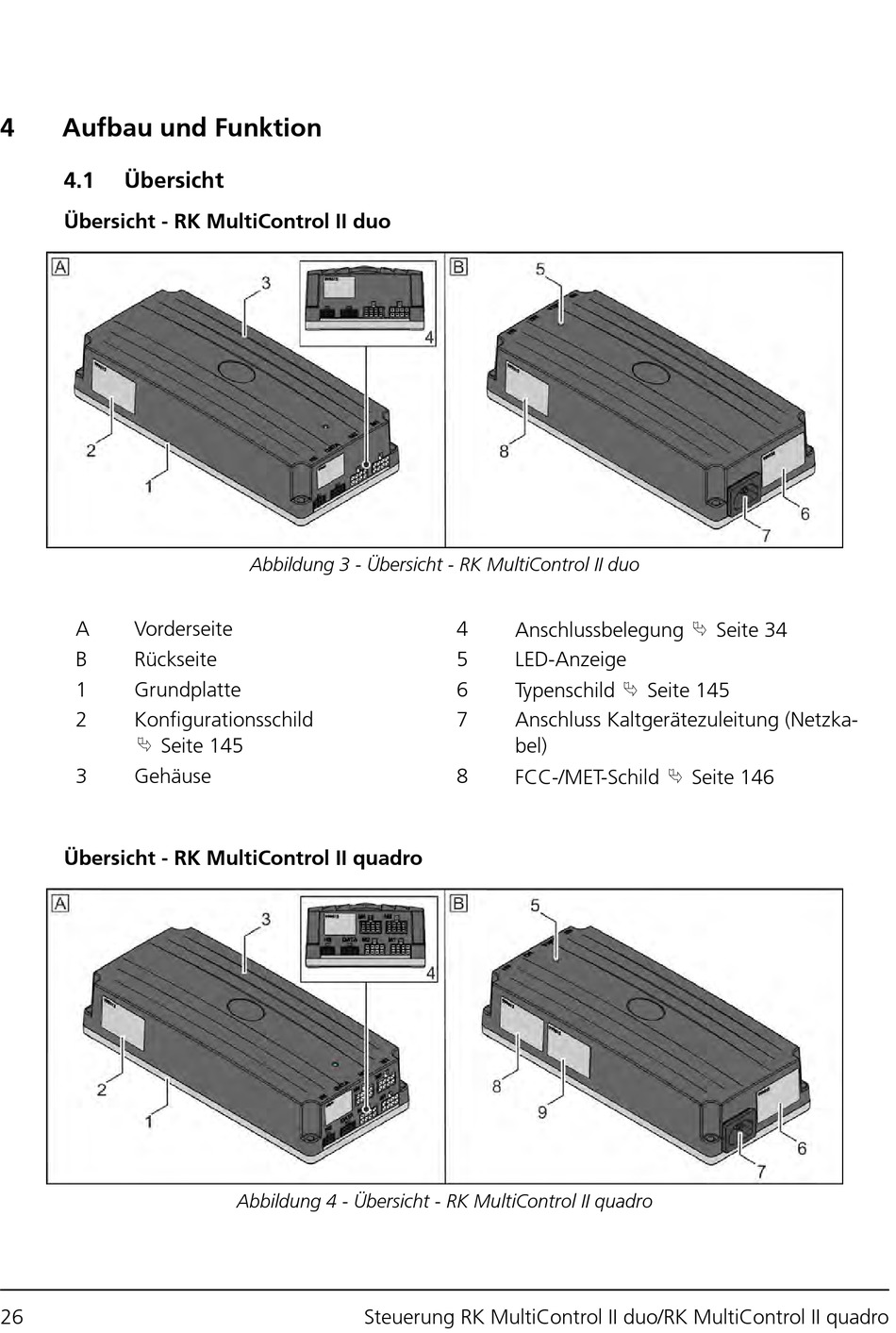

Aufbau und Funktion

4.1 Übersicht
Übersicht - RK MultiControl II duo
A Vorderseite
B Rückseite
1 Grundplatte
2 Konfigurationsschild
⮱
Seite 145
3 Gehäuse
Übersicht - RK MultiControl II quadro
26
Abbildung 3 - Übersicht - RK MultiControl II duo
Abbildung 4 - Übersicht - RK MultiControl II quadro
Steuerung RK MultiControl II duo/RK MultiControl II quadro
4

Anschlussbelegung

5 LED-Anzeige
⮱
6
Typenschild
7 Anschluss Kaltgerätezuleitung (Netzka-
bel)
8
FCC-/MET-Schild
⮱
Seite 34
Seite 145
⮱
Seite 146
