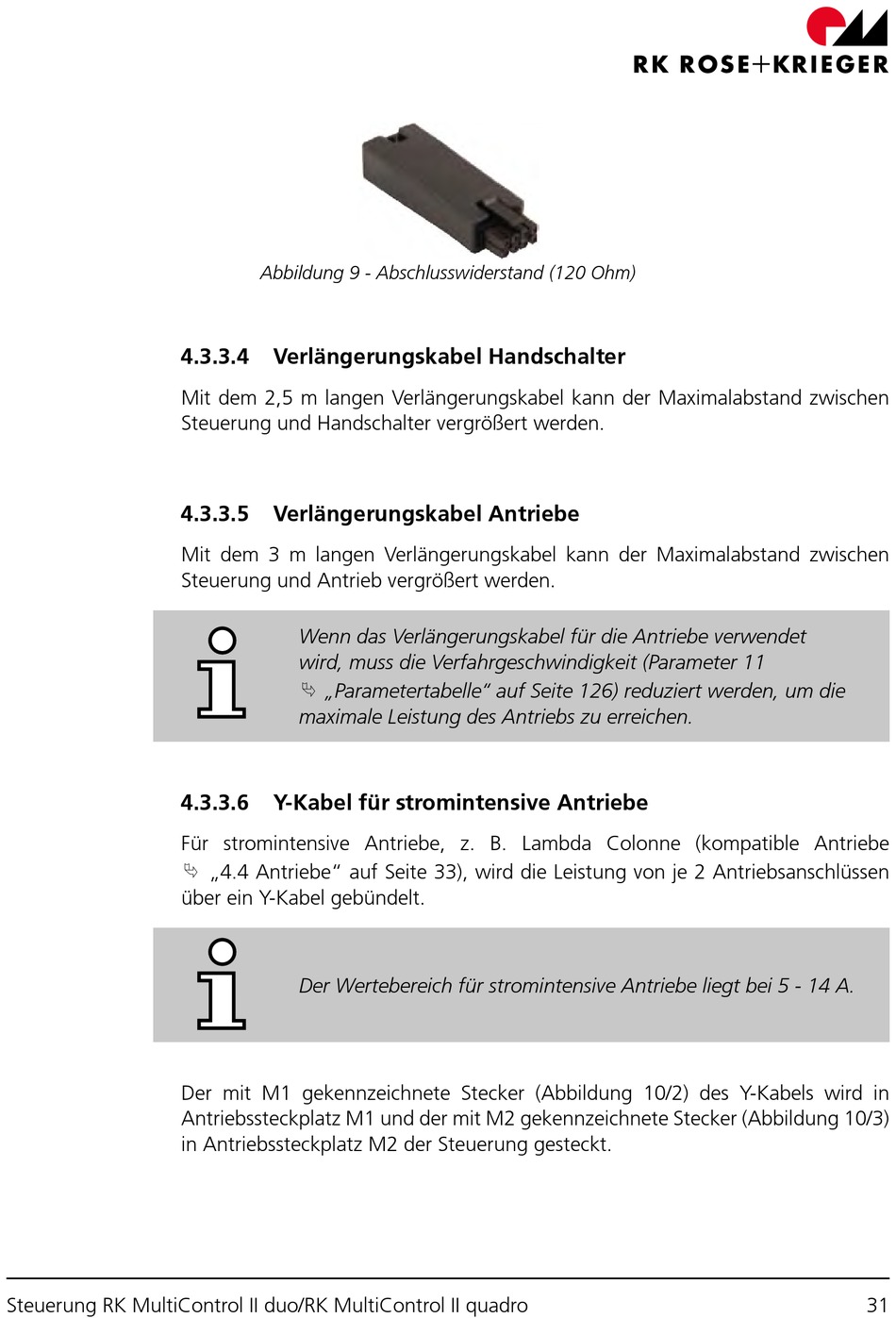

Steuerung RK MultiControl II duo/RK MultiControl II quadro
Abbildung 9 - Abschlusswiderstand (120 Ohm)
4.3.3.4
Verlängerungskabel Handschalter
Mit dem 2,5 m langen Verlängerungskabel kann der Maximalabstand zwischen
Steuerung und Handschalter vergrößert werden.
4.3.3.5
Verlängerungskabel Antriebe
Mit dem 3 m langen Verlängerungskabel kann der Maximalabstand zwischen
Steuerung und Antrieb vergrößert werden.
Wenn das Verlängerungskabel für die Antriebe verwendet
wird, muss die Verfahrgeschwindigkeit (Parameter 11
⮱
„Parametertabelle" auf Seite 126) reduziert werden, um die
maximale Leistung des Antriebs zu erreichen.
4.3.3.6
Y-Kabel für stromintensive Antriebe
Für stromintensive Antriebe, z. B. Lambda Colonne (kompatible Antriebe
⮱
„4.4 Antriebe" auf Seite 33), wird die Leistung von je 2 Antriebsanschlüssen
über ein Y-Kabel gebündelt.
Der Wertebereich für stromintensive Antriebe liegt bei 5 - 14 A.
Der mit M1 gekennzeichnete Stecker (Abbildung 10/2) des Y-Kabels wird in
Antriebssteckplatz M1 und der mit M2 gekennzeichnete Stecker (Abbildung 10/3)
in Antriebssteckplatz M2 der Steuerung gesteckt.
31
