1.
Mehr als 2 Steuerungen anschließen
2.
Antriebe anschließen
3.
Synchronisationsbus einstellen
4.
52
BUS-Kabel (Abbildung 24, Positionsnummer 1) in die DATA-Schnittstellen der
Steuerungen (Abbildung 24/A + B) stecken.

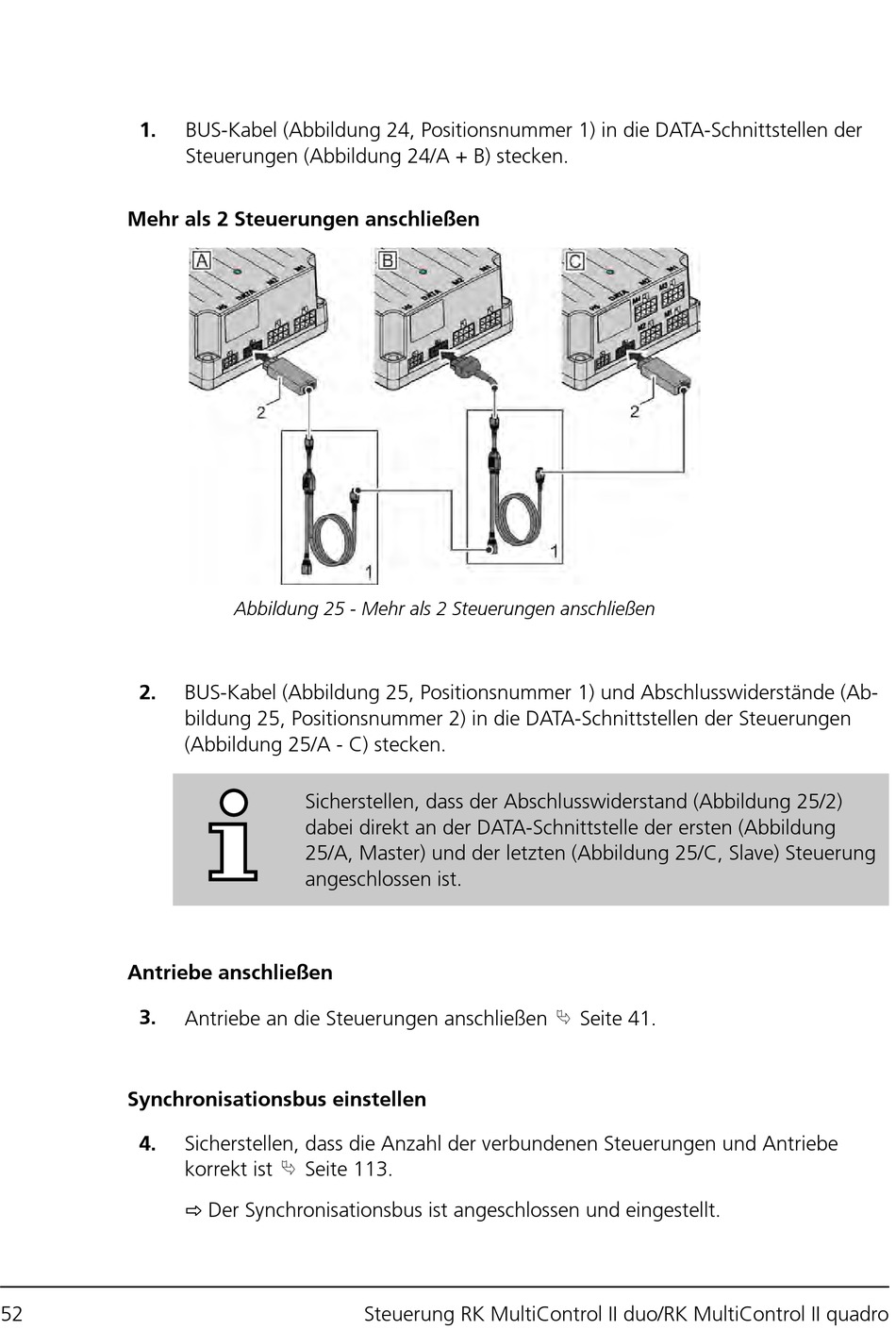

Abbildung 25 - Mehr als 2 Steuerungen anschließen
BUS-Kabel (Abbildung 25, Positionsnummer 1) und Abschlusswiderstände (Ab-
bildung 25, Positionsnummer 2) in die DATA-Schnittstellen der Steuerungen
(Abbildung 25/A - C) stecken.
Sicherstellen, dass der Abschlusswiderstand (Abbildung 25/2)
dabei direkt an der DATA-Schnittstelle der ersten (Abbildung
25/A, Master) und der letzten (Abbildung 25/C, Slave) Steuerung
angeschlossen ist.
Antriebe an die Steuerungen anschließen
Sicherstellen, dass die Anzahl der verbundenen Steuerungen und Antriebe
⮱
⇨ Der Synchronisationsbus ist angeschlossen und eingestellt.
korrekt ist Seite 113.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
⮱
Seite 41.
