54

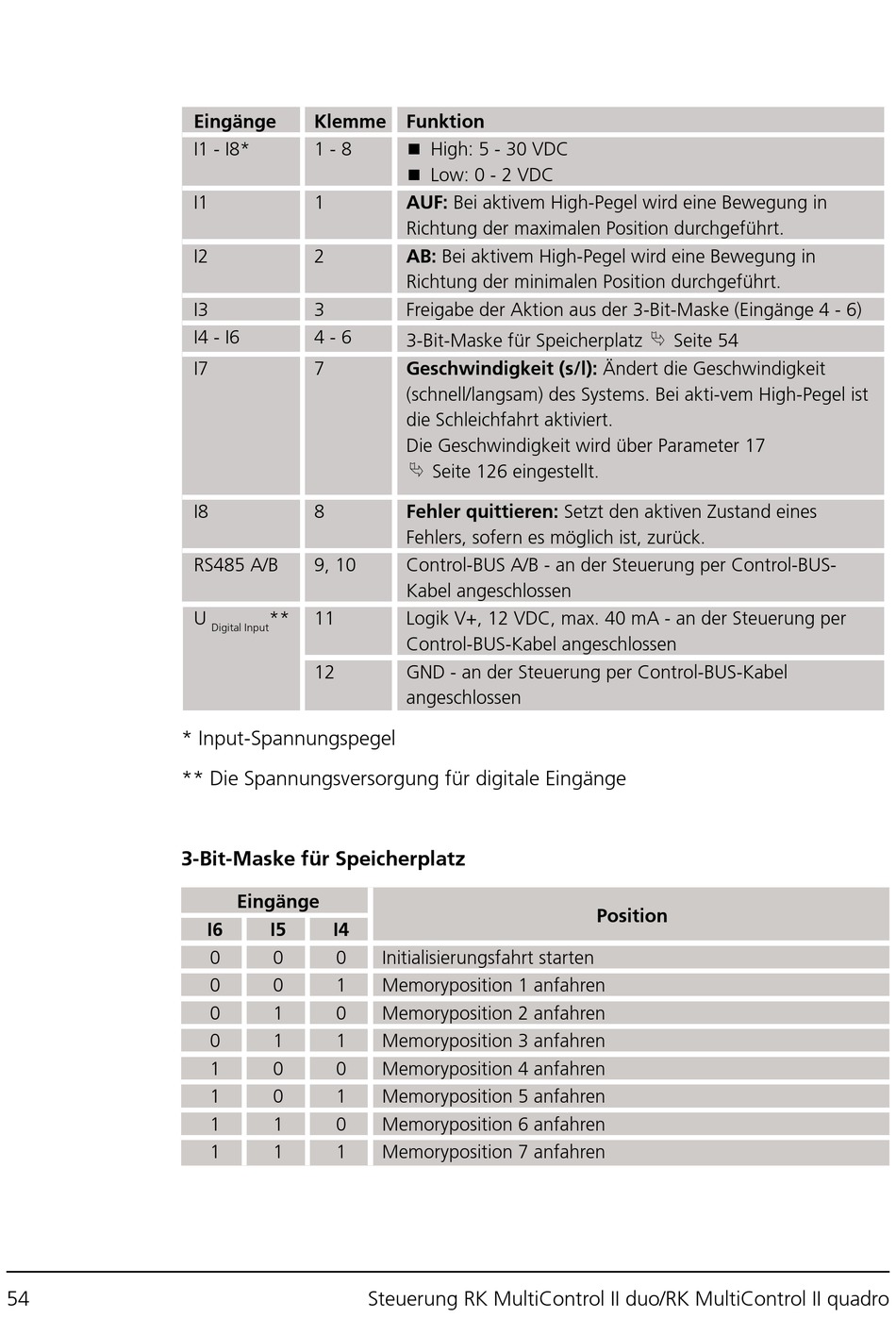

Eingänge
Klemme
I1 - I8*
1 - 8
I1
1
I2
2
I3
3
I4 - I6
4 - 6
I7
7
I8
8
RS485 A/B
9, 10
U
**
11
Digital Input
12
* Input-Spannungspegel
** Die Spannungsversorgung für digitale Eingänge
3-Bit-Maske für Speicherplatz
Eingänge
I6
I5
I4
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
◼ High: 5 - 30 VDC
Funktion
◼ Low: 0 - 2 VDC
AUF: Bei aktivem High-Pegel wird eine Bewegung in
Richtung der maximalen Position durchgeführt.
AB: Bei aktivem High-Pegel wird eine Bewegung in
Richtung der minimalen Position durchgeführt.
Freigabe der Aktion aus der 3-Bit-Maske (Eingänge 4 - 6)
3-Bit-Maske für Speicherplatz
Geschwindigkeit (s/l): Ändert die Geschwindigkeit
(schnell/langsam) des Systems. Bei akti-vem High-Pegel ist
die Schleichfahrt aktiviert.
Die Geschwindigkeit wird über Parameter 17
Seite 126 eingestellt.
Fehler quittieren: Setzt den aktiven Zustand eines
Fehlers, sofern es möglich ist, zurück.
Control-BUS A/B - an der Steuerung per Control-BUS-
Kabel angeschlossen
Logik V+, 12 VDC, max. 40 mA - an der Steuerung per
Control-BUS-Kabel angeschlossen
GND - an der Steuerung per Control-BUS-Kabel
angeschlossen
Initialisierungsfahrt starten
Memoryposition 1 anfahren
Memoryposition 2 anfahren
Memoryposition 3 anfahren
Memoryposition 4 anfahren
Memoryposition 5 anfahren
Memoryposition 6 anfahren
Memoryposition 7 anfahren
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Seite 54
