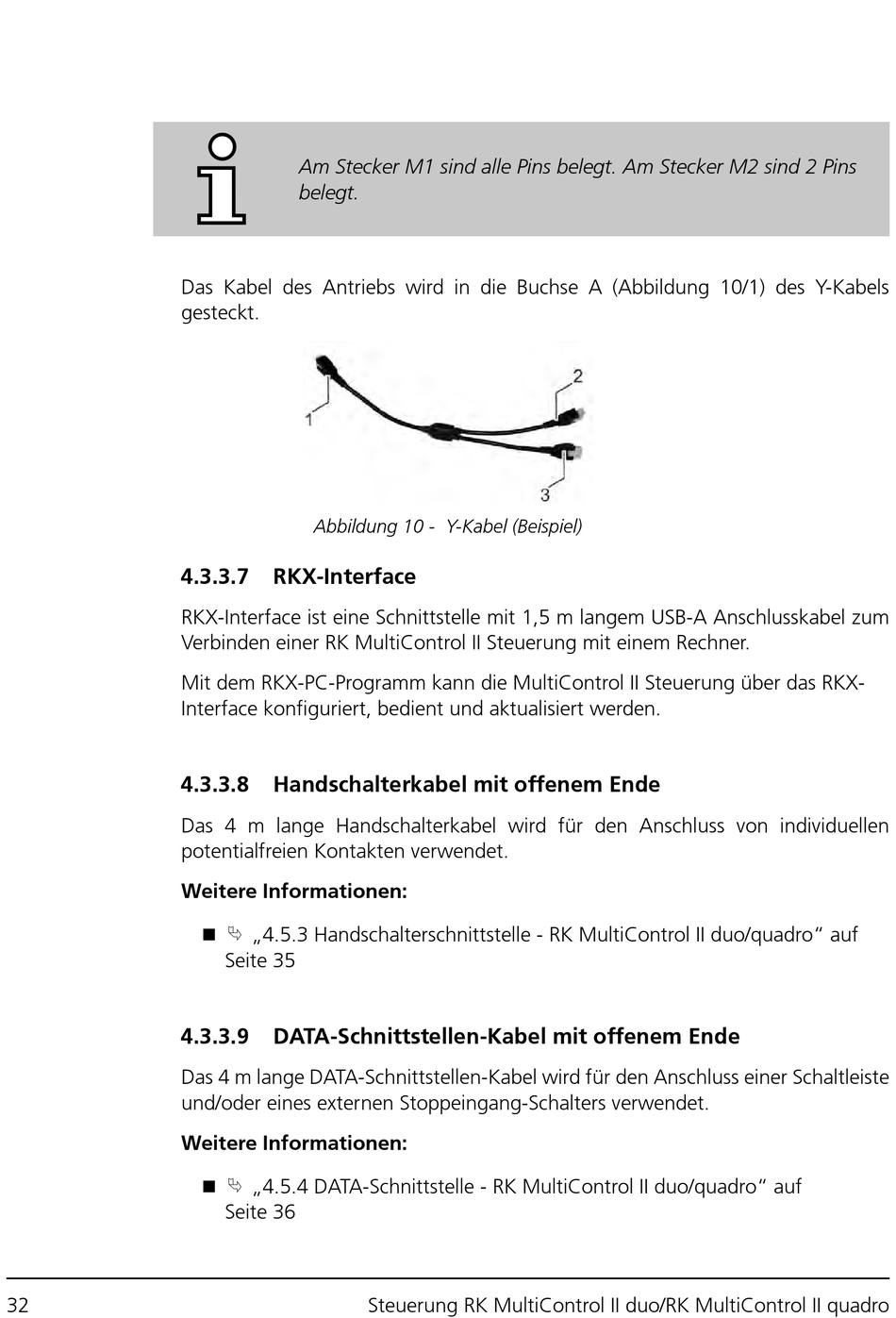

Am Stecker M1 sind alle Pins belegt. Am Stecker M2 sind 2 Pins
belegt.
Das Kabel des Antriebs wird in die Buchse A (Abbildung 10/1) des Y-Kabels
gesteckt.
Abbildung 10 - Y-Kabel (Beispiel)
4.3.3.7
RKX-Interface
RKX-Interface ist eine Schnittstelle mit 1,5 m langem USB-A Anschlusskabel zum
Verbinden einer RK MultiControl II Steuerung mit einem Rechner.
Mit dem RKX-PC-Programm kann die MultiControl II Steuerung über das RKX-
Interface konfiguriert, bedient und aktualisiert werden.
4.3.3.8
Handschalterkabel mit offenem Ende
Das 4 m lange Handschalterkabel wird für den Anschluss von individuellen
potentialfreien Kontakten verwendet.
Weitere Informationen:
„4.5.3 Handschalterschnittstelle - RK MultiControl II duo/quadro" auf
Seite 35
4.3.3.9
DATA-Schnittstellen-Kabel mit offenem Ende
Das 4 m lange DATA-Schnittstellen-Kabel wird für den Anschluss einer Schaltleiste
und/oder eines externen Stoppeingang-Schalters verwendet.
Weitere Informationen:
„4.5.4 DATA-Schnittstelle - RK MultiControl II duo/quadro" auf
Seite 36
Steuerung RK MultiControl II duo/RK MultiControl II quadro
