Hinweise zur Auswahl und Montage
Je nach Ausführung und Hersteller können die Schaltleisten unterschiedliche
Eigenschaften aufweisen.
Bei der Auswahl einer Schaltleiste folgende Eigenschaften beachten:
Die Grundhöhe der Schaltleiste im nicht betätigten Zustand ist mit „h" (Abbildung 22)
gekennzeichnet.
Damit die Schaltleiste auslöst, muss sie um den Betätigungsweg „b" verformt werden.
Erst dann wird die Schaltleiste aktiv.
Nach Betätigung kann die Schaltleiste um den Nachlaufweg „n" verformt werden.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Bei aktivierter Funktion „Schaltleiste" und betätigter
betreiberseitiger Schaltleiste werden die angeschlossenen
Antriebe schnellstmöglich gestoppt.
Wenn die Schaltleiste während des Verfahrens der Antriebe
betätigt wird, kann das System in Gegenrichtung mit
verringerter Geschwindigkeit freigefahren werden.
Wenn die Schaltleiste während des Stillstands betätigt wird,
muss die Schaltleiste vor dem Verfahren der Antriebe wieder
freigegeben werden.
◼ Betätigungsweg
◼ Nachlaufweg
◼ Abschlusswiderstand
◼ Schaltwiderstand

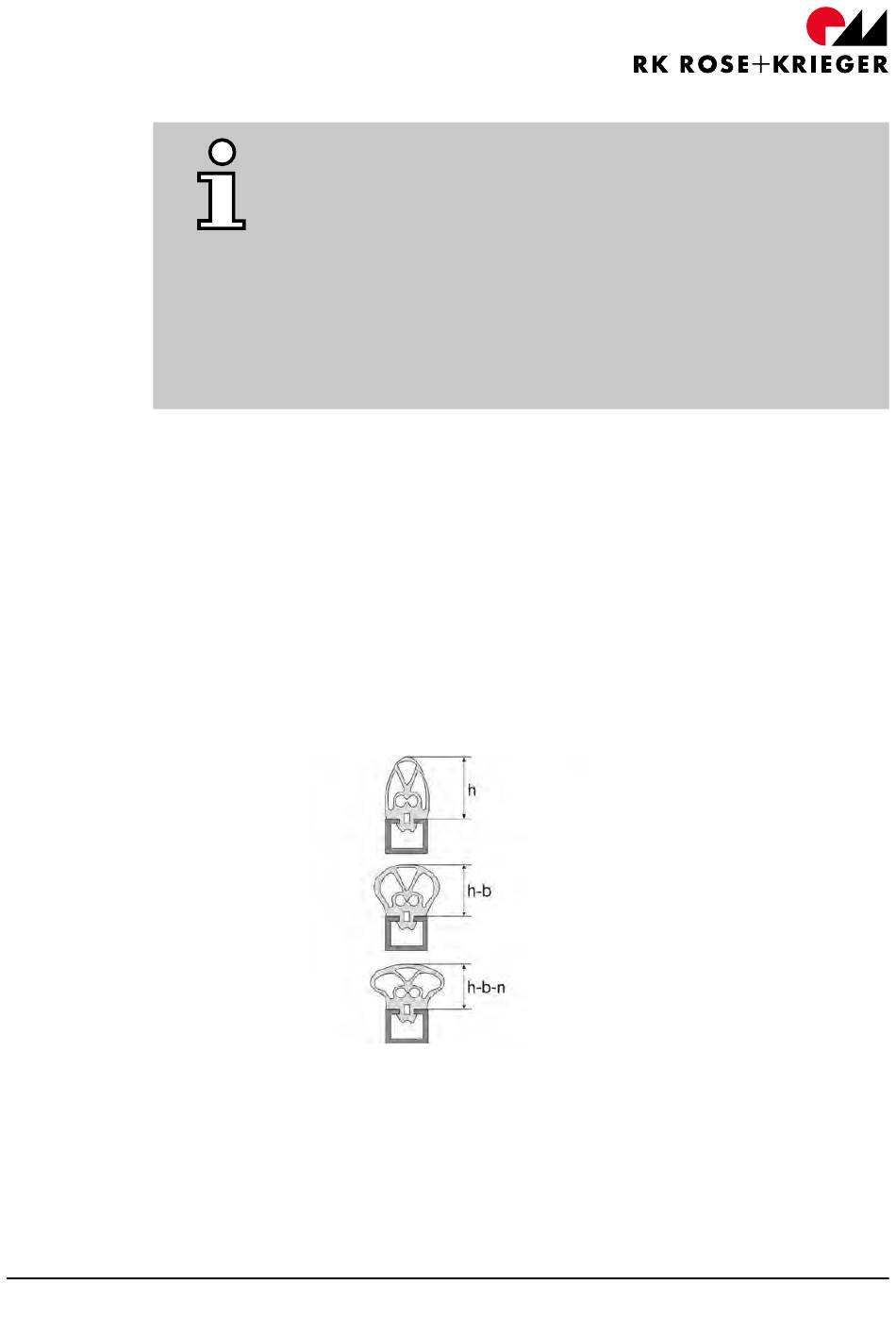

Abbildung 22 - Schaltleiste (Querschnitt)
