Steuerung RK MultiControl II duo/RK MultiControl II quadro

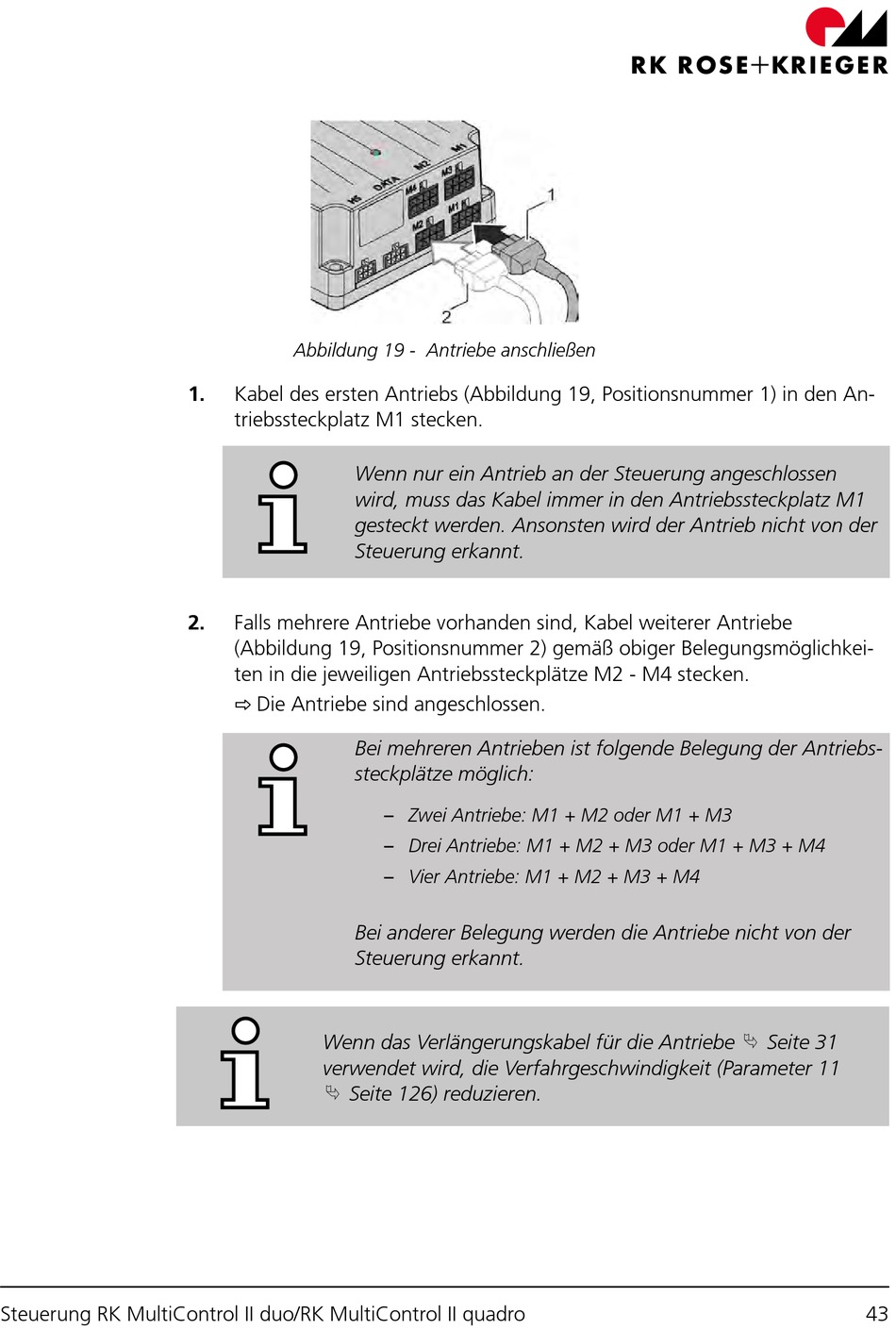

Abbildung 19 - Antriebe anschließen
1.
Kabel des ersten Antriebs (Abbildung 19, Positionsnummer 1) in den An-
triebssteckplatz M1 stecken.
Wenn nur ein Antrieb an der Steuerung angeschlossen
wird, muss das Kabel immer in den Antriebssteckplatz M1
gesteckt werden. Ansonsten wird der Antrieb nicht von der
Steuerung erkannt.
2.
Falls mehrere Antriebe vorhanden sind, Kabel weiterer Antriebe
(Abbildung 19, Positionsnummer 2) gemäß obiger Belegungsmöglichkei-
⇨ Die Antriebe sind angeschlossen.
ten in die jeweiligen Antriebssteckplätze M2 - M4 stecken.
Bei mehreren Antrieben ist folgende Belegung der Antriebs-
steckplätze möglich:
Bei anderer Belegung werden die Antriebe nicht von der
Steuerung erkannt.
Wenn das Verlängerungskabel für die Antriebe
verwendet wird, die Verfahrgeschwindigkeit (Parameter 11
⮱
Seite 126) reduzieren.
– Zwei Antriebe: M1 + M2 oder M1 + M3
– Drei Antriebe: M1 + M2 + M3 oder M1 + M3 + M4
– Vier Antriebe: M1 + M2 + M3 + M4
⮱
Seite 31
