4.5.4
Pin
1
2
3
4
5
6
7
8
4.5.5
Pin
1
2
3
36

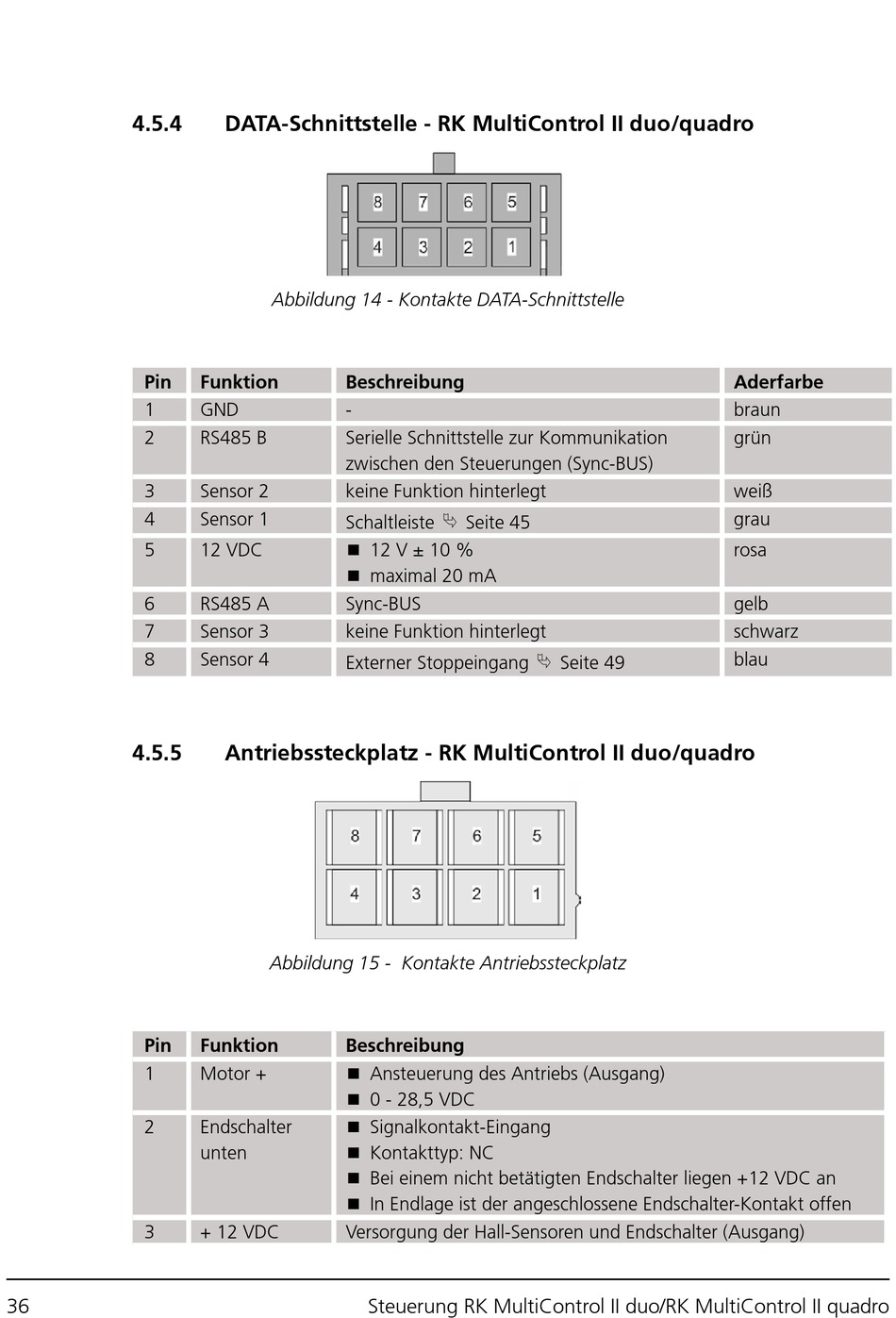

DATA-Schnittstelle - RK MultiControl II duo/quadro
Abbildung 14 - Kontakte DATA-Schnittstelle
Funktion
Beschreibung
GND
-
RS485 B
Serielle Schnittstelle zur Kommunikation
zwischen den Steuerungen (Sync-BUS)
Sensor 2
keine Funktion hinterlegt
◼ 12 V ± 10 %
Sensor 1
Schaltleiste
◼ maximal 20 mA
12 VDC
RS485 A
Sync-BUS
Sensor 3
keine Funktion hinterlegt
Sensor 4
Externer Stoppeingang
Antriebssteckplatz - RK MultiControl II duo/quadro
Abbildung 15 - Kontakte Antriebssteckplatz
◼ Ansteuerung des Antriebs (Ausgang)
Funktion
Beschreibung
◼ 0 - 28,5 VDC
Motor +
◼ Signalkontakt-Eingang
◼ Kontakttyp: NC
Endschalter
◼ Bei einem nicht betätigten Endschalter liegen +12 VDC an
unten
◼ In Endlage ist der angeschlossene Endschalter-Kontakt offen
+ 12 VDC
Versorgung der Hall-Sensoren und Endschalter (Ausgang)
Steuerung RK MultiControl II duo/RK MultiControl II quadro
⮱
Seite 45
⮱
Seite 49
Aderfarbe
braun
grün
weiß
grau
rosa
gelb
schwarz
blau
