30
4.3.3.2
BUS-Kabel

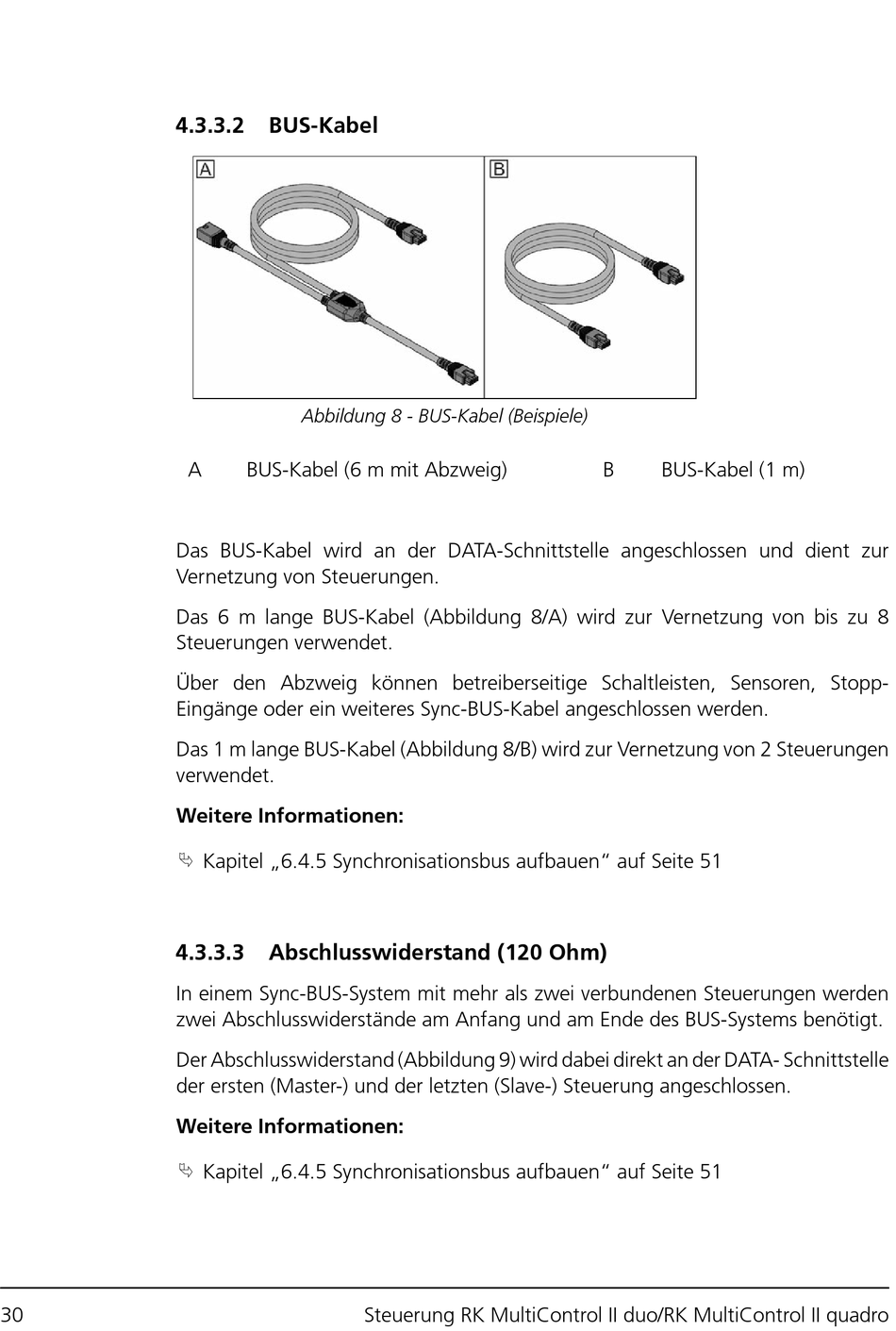

Abbildung 8 - BUS-Kabel (Beispiele)
A
BUS-Kabel (6 m mit Abzweig)
Das BUS-Kabel wird an der DATA-Schnittstelle angeschlossen und dient zur
Vernetzung von Steuerungen.
Das 6 m lange BUS-Kabel (Abbildung 8/A) wird zur Vernetzung von bis zu 8
Steuerungen verwendet.
Über den Abzweig können betreiberseitige Schaltleisten, Sensoren, Stopp-
Eingänge oder ein weiteres Sync-BUS-Kabel angeschlossen werden.
Das 1 m lange BUS-Kabel (Abbildung 8/B) wird zur Vernetzung von 2 Steuerungen
verwendet.
Weitere Informationen:
⮱
Kapitel „6.4.5 Synchronisationsbus aufbauen" auf Seite 51
4.3.3.3
Abschlusswiderstand (120 Ohm)
In einem Sync-BUS-System mit mehr als zwei verbundenen Steuerungen werden
zwei Abschlusswiderstände am Anfang und am Ende des BUS-Systems benötigt.
Der Abschlusswiderstand (Abbildung 9) wird dabei direkt an der DATA- Schnittstelle
der ersten (Master-) und der letzten (Slave-) Steuerung angeschlossen.
Weitere Informationen:
⮱
Kapitel „6.4.5 Synchronisationsbus aufbauen" auf Seite 51
Steuerung RK MultiControl II duo/RK MultiControl II quadro
B
BUS-Kabel (1 m)
