Anforderung Schaltleiste
Die zu verwendende Schaltleiste muss folgende Anforderungen erfüllen, damit die
Schaltleiste von der Steuerung erkannt wird:
Schaltwiderstand
Abschlusswiderstand
Schaltleiste anschließen
Personal:
Schutzausrüstung:
Voraussetzung:
1.
2.
Schaltleiste aktivieren
3.
46

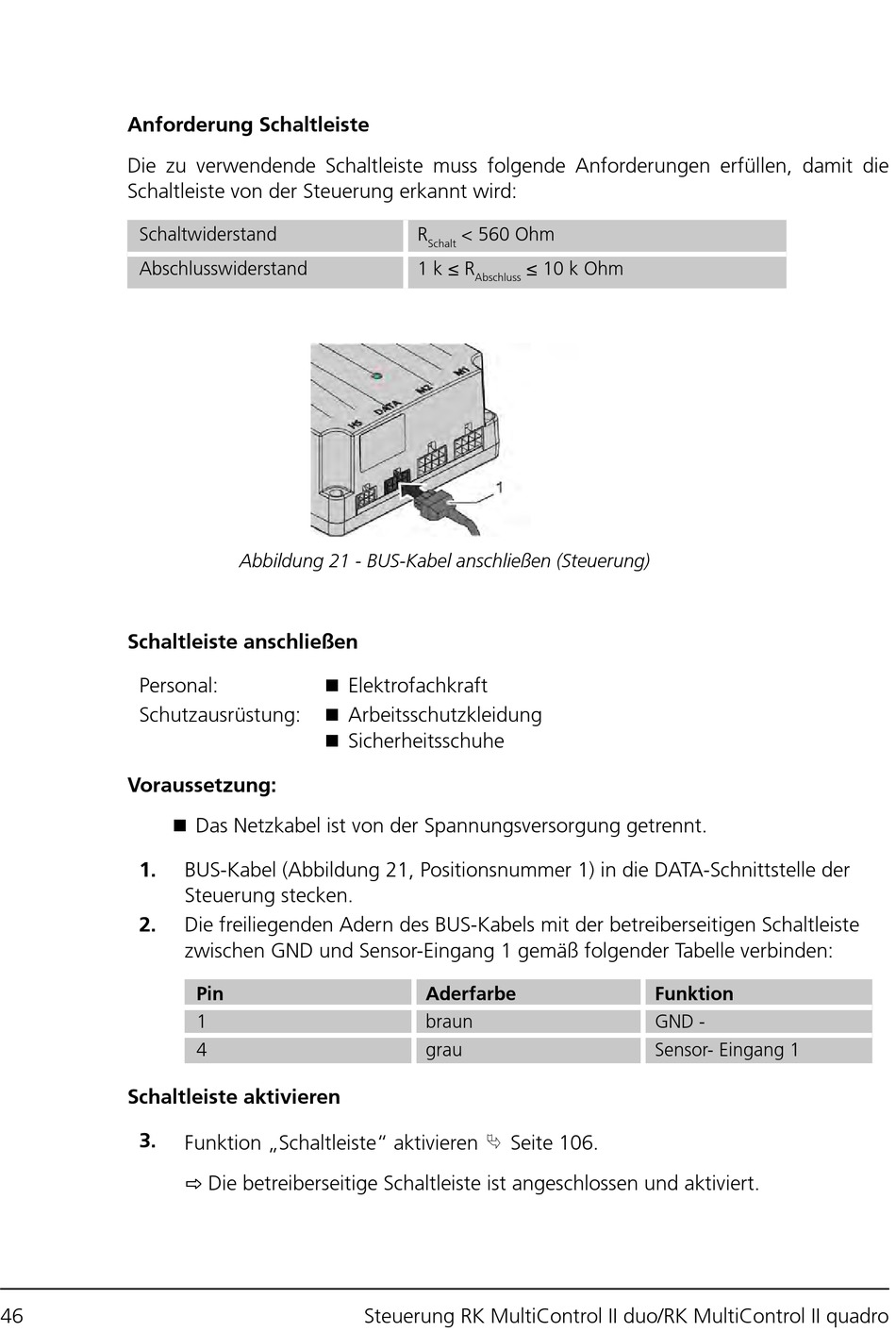

Abbildung 21 - BUS-Kabel anschließen (Steuerung)
◼ Elektrofachkraft
◼ Arbeitsschutzkleidung
◼ Sicherheitsschuhe
◼ Das Netzkabel ist von der Spannungsversorgung getrennt.
BUS-Kabel (Abbildung 21, Positionsnummer 1) in die DATA-Schnittstelle der
Steuerung stecken.
Die freiliegenden Adern des BUS-Kabels mit der betreiberseitigen Schaltleiste
zwischen GND und Sensor-Eingang 1 gemäß folgender Tabelle verbinden:
Pin
1
4
⇨ Die betreiberseitige Schaltleiste ist angeschlossen und aktiviert.
Funktion „Schaltleiste" aktivieren
R
< 560 Ohm
Schalt
1 k ≤ R
≤ 10 k Ohm
Abschluss
Aderfarbe
braun
grau
Seite 106.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Funktion
GND -
Sensor- Eingang 1
