Aufbau und Funktion

Übersicht
3

Aufbau und Funktion

3.1 Übersicht
Übersicht - MultiControl II duo

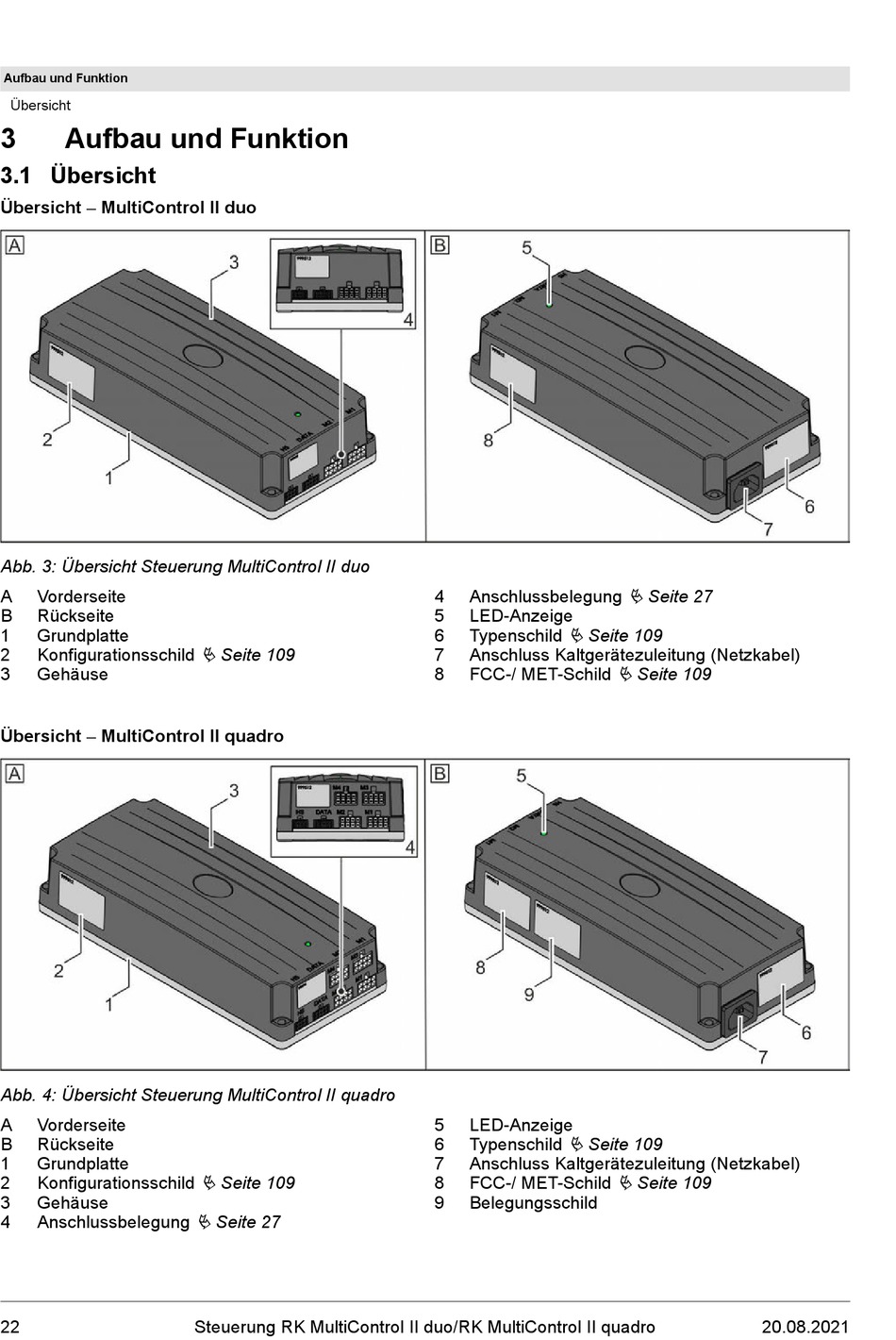

Abb. 3: Übersicht Steuerung MultiControl II duo
A Vorderseite
B Rückseite
1 Grundplatte
2 Konfigurationsschild
3 Gehäuse
Übersicht - MultiControl II quadro
Abb. 4: Übersicht Steuerung MultiControl II quadro
A Vorderseite
B Rückseite
1 Grundplatte
2 Konfigurationsschild
3 Gehäuse
4 Anschlussbelegung
22
Ä Seite 109
Ä Seite 109
Ä Seite 27
Steuerung RK MultiControl II duo/RK MultiControl II quadro
4 Anschlussbelegung
5 LED-Anzeige
Ä Seite 109
6 Typenschild
7 Anschluss Kaltgerätezuleitung (Netzkabel)
8 FCC-/ MET-Schild
5 LED-Anzeige
Ä Seite 109
6 Typenschild
7 Anschluss Kaltgerätezuleitung (Netzkabel)
8 FCC-/ MET-Schild
9 Belegungsschild
Ä Seite 27
Ä Seite 109
Ä Seite 109
