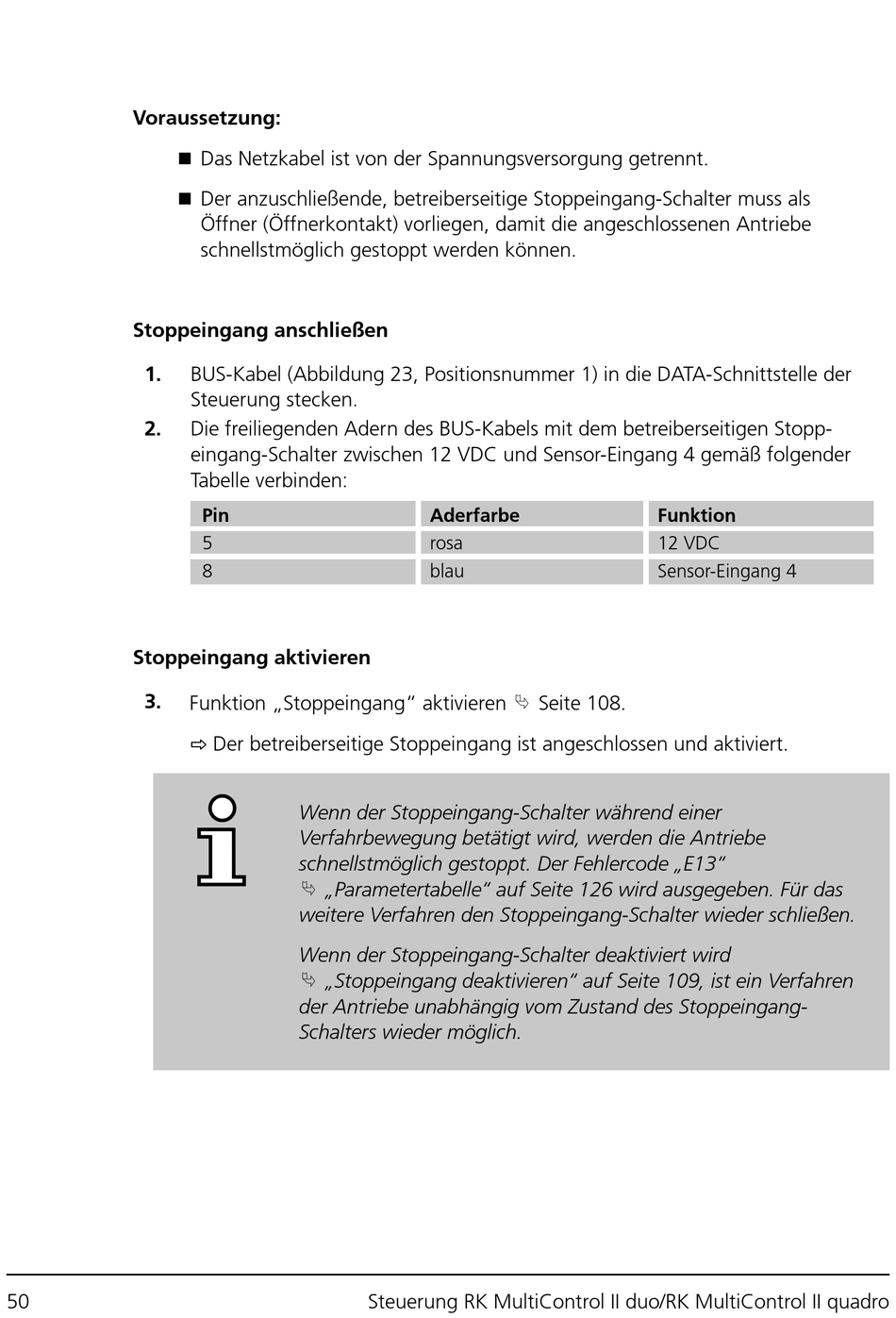

Voraussetzung:
Stoppeingang anschließen
1.
2.
Stoppeingang aktivieren
3.
50
◼ Das Netzkabel ist von der Spannungsversorgung getrennt.
◼ Der anzuschließende, betreiberseitige Stoppeingang-Schalter muss als
Öffner (Öffnerkontakt) vorliegen, damit die angeschlossenen Antriebe
schnellstmöglich gestoppt werden können.
BUS-Kabel (Abbildung 23, Positionsnummer 1) in die DATA-Schnittstelle der
Steuerung stecken.
Die freiliegenden Adern des BUS-Kabels mit dem betreiberseitigen Stopp-
eingang-Schalter zwischen 12 VDC und Sensor-Eingang 4 gemäß folgender
Tabelle verbinden:
Pin
5
8
⇨ Der betreiberseitige Stoppeingang ist angeschlossen und aktiviert.
Funktion „Stoppeingang" aktivieren
Wenn der Stoppeingang-Schalter während einer
Verfahrbewegung betätigt wird, werden die Antriebe
schnellstmöglich gestoppt. Der Fehlercode „E13"
⮱
„Parametertabelle" auf Seite 126 wird ausgegeben. Für das
weitere Verfahren den Stoppeingang-Schalter wieder schließen.
Wenn der Stoppeingang-Schalter deaktiviert wird
⮱
„Stoppeingang deaktivieren" auf Seite 109, ist ein Verfahren
der Antriebe unabhängig vom Zustand des Stoppeingang-
Schalters wieder möglich.
Aderfarbe
rosa
blau
⮱
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Funktion
12 VDC
Sensor-Eingang 4
Seite 108.
