Einbauen des Kabelbaums im Sockel
1
2
3
Produkthandbuch - IRB 6710
3HAC085695-003 Revision: A
Aktion

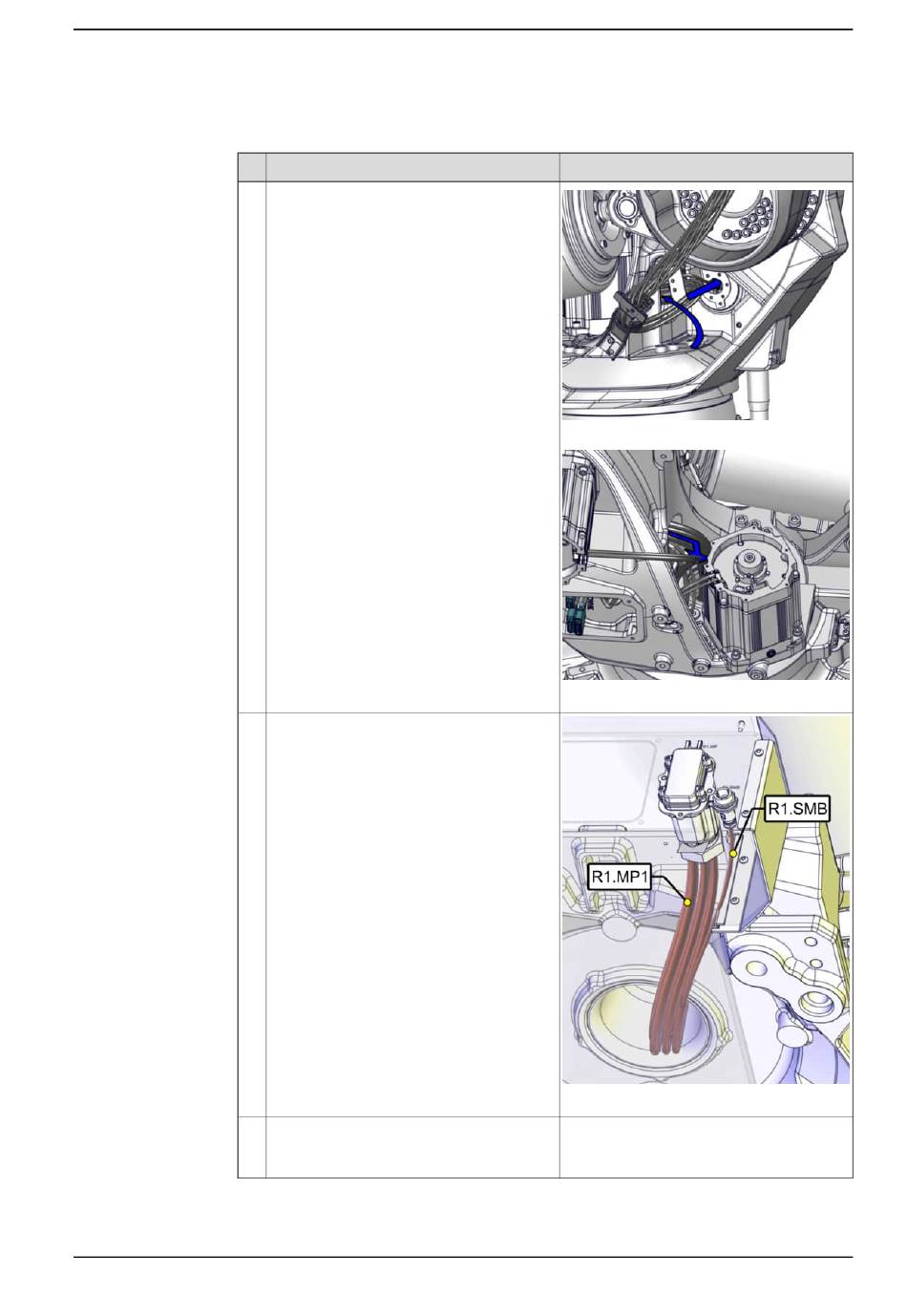

Führen Sie den Kabelbaum des Roboters
durch die Rahmenaussparung und durch
das Schutzrohr nach unten. Führen Sie
gleichzeitig die SMB-Kabel in die SMB-
Aussparung.
Führen Sie die Verkabelung durch den
Sockel.
• Stellen Sie sicher, dass die Kabel
nicht verdreht sind. Alle Kabel müs-
sen dieselbe Position wie auf der
Grundplatte beibehalten.
• Stellen Sie sicher, dass das
R1.SMB-Kabel auf der richtigen
Seite von R1.MP1 verläuft. Siehe
Abbildung.
Stellen Sie sicher, dass die Markierungen
auf den Kabeln beim Anschließen auf die
Sockelabdeckung zeigen.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5.6.2 Wiedereinbau des Kabelbaums
Hinweis
xx2200001923
xx2200001924
xx1300000736
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
