VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
1

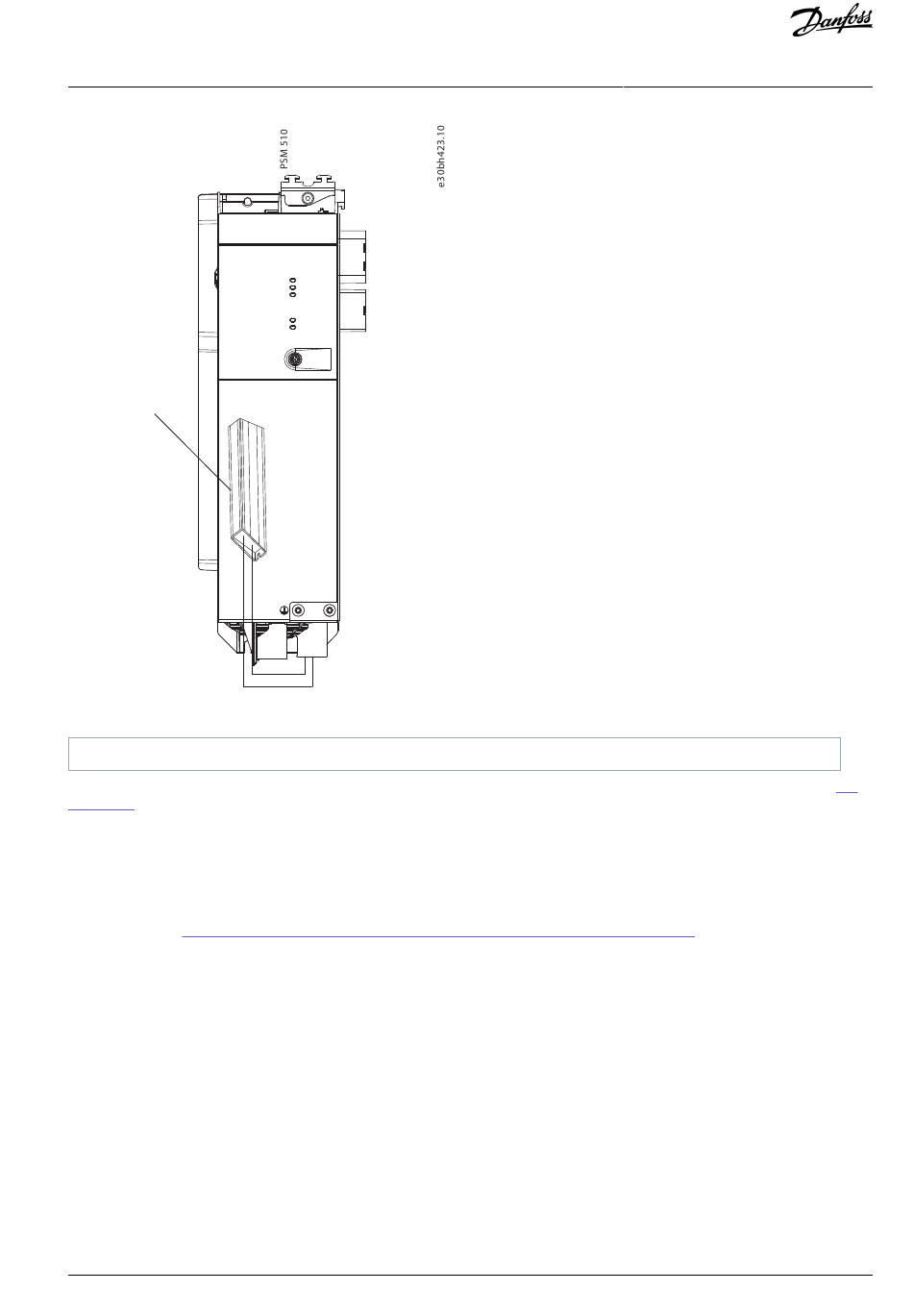

Abbildung 54: Anschluss des internen Bremswiderstands an einem PSM 510
1 Interner Bremswiderstand
Schließen Sie bei Verwendung von 2 PSM 510-Modulen jedes PSM 510 an einen eigenen internen Bremswiderstand an, wie in
bildung 55 gezeigt (Werkseinstellung).
Alternative zulässige Konfigurationen für 2 PSM 510-Module:
• Ein PSM 510 ist am internen Bremswiderstand angeschlossen, und das andere ist an einen externen Bremswiderstand anges-
chlossen.
• Beide PSM 510-Module sind an einen externen Bremswiderstand angeschlossen. In diesem Fall muss der interne Bremswider-
stand am PSM 510 getrennt bleiben, und der Stecker kann in den Steckerhalter des internen Bremswiderstands eingesteckt
werden (siehe 5.10.2.2 Anschließen der Kabel an der Unterseite des Power Supply Module PSM 510
der Unterseite des Power Supply Module PSM 510 > X007641)).
Eine Parallel- oder Reihenschaltung von Bremswiderständen ist nicht zulässig.
Danfoss A/S © 2020.10
STATUS PSM
DEV
SVS ST
NET ST
LINK/ACT
X1
X2
LCP
Elektrische Installation
(Anschließen der Kabel an
AQ262449648484de-000201 / 175R1135 | 81
