Typenschild An Systemmodulen; Beispiel-Typenschild An Der Vorderseite Der Systemmodule - Danfoss VLT ISD 510 Bedienungsanleitung

VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
VLT DSD 510
1
DSD510AC08A8D6E67FRXPLSXXTF2S2XXXXXXXXSX
2
3
Input1: 560-680VDC 8.3A
4
U : 3x 0-Input1 VAC I : 8.0A P
out nom
5
U : 3x 0-Input1 VAC I : 21.0A P
max max
6
Ambient: 5˚... 40˚C / 41˚... 104˚F
Enclosure: IP67
PART NO: 136L3447
SERIAL NO: 018601Q050
136L3447018601Q050
Made in Italy
VAI SSCR: 5kA
Internal Motor Overload Protection 105%
E134261 Power Conversion Equipment

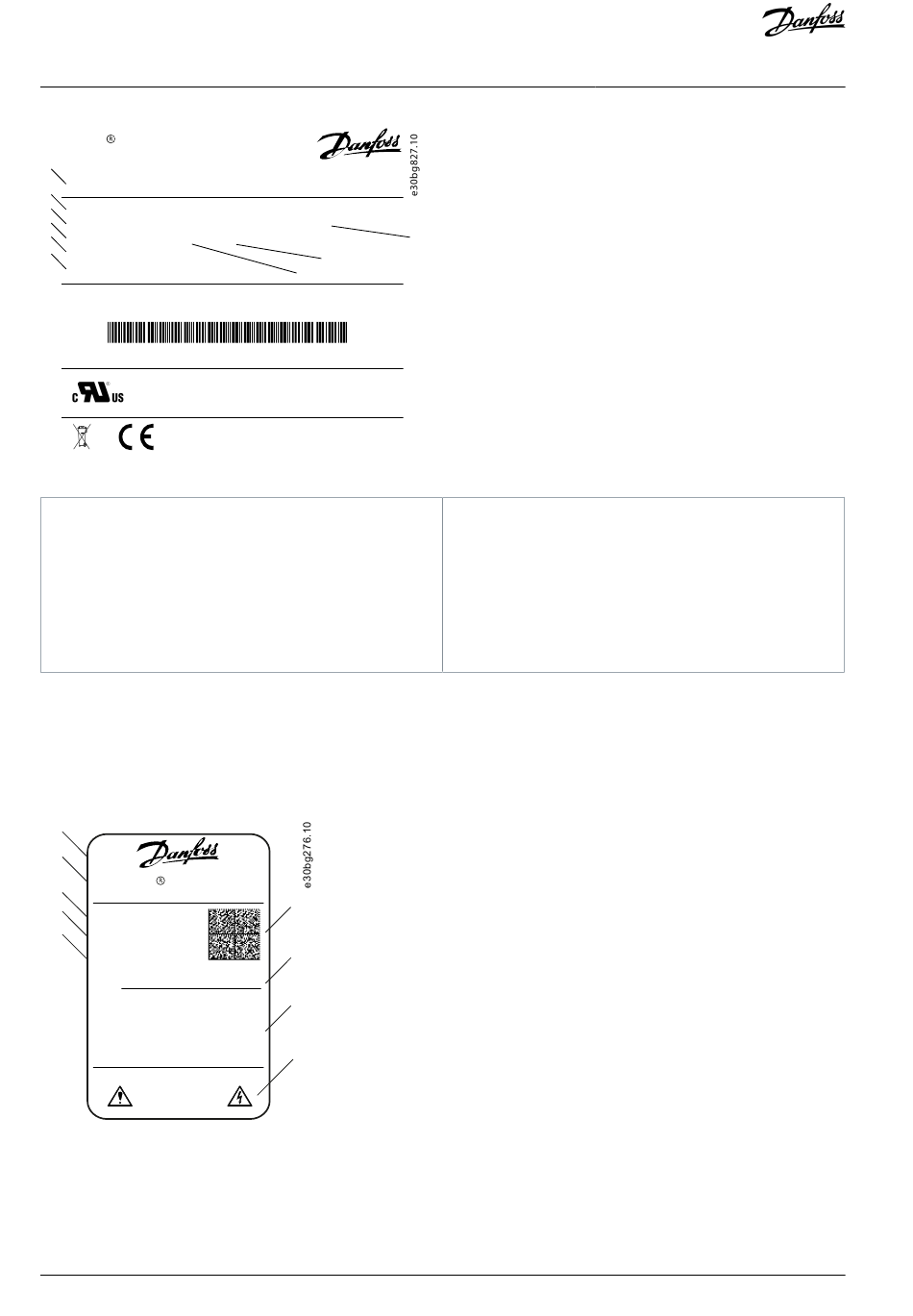

Abbildung 119: Beispiel eines Typenschilds am DSD 510-Servoantrieb
1 Typecode
2 Versorgungsspannung
3 Ausgangsspannung
4 Höchstspannung
5 Umgebungstemperatur

11.1.2 Typenschild an Systemmodulen

11.1.2.1 Beispiel-Typenschild an der Vorderseite der Systemmodule

Achten Sie auf gute Lesbarkeit des Typenschilds.
Die folgenden Daten sind auf dem Typenschild an der Vorderseite der Systemmodule angegeben:
1
2
VL T PSM 510
3
4
P ART NO: 175G0166
5
SERIAL NO: 966001Q368
OUTPUT: Pnom: 30kW
Notes:
MAC PSM 00:1B:08:15:B3:XX
X1 IN: 00:1B:08:15:B3:XX
00:1B:08:15:B3:XX
X2 OUT:
Motor over-temperature sensing is required
DANGER
15 MIN
Abbildung 120: Beispiel-Typenschild an der Vorderseite der Systemmodule
194 | Danfoss A/S © 2020.10
Input2: 24-48VDC 1.0A
: 4.4kW f : 0...590Hz
nom out
: 11.5kW
max
8
9
00:1B:08:20:E1:BF
Danfoss A/S 6430
Nordborg, Denmark
6
7
8
9
7
6 Schutzart
7 Ausgangsfrequenz
8 Spitzenleistung
9 Spitzenstrom
Spezifikationen
AQ262449648484de-000201 / 175R1135
