5. Wiederholen Sie die Schritte 2 und 3 für:
-
Power Supply Module (PSM 510): GSDML-V2.xx-Danfoss-PSM-yyyymmdd.xml
- Decentral Access Module (DAM 510):
GSDML-V2.xx-Danfoss-DAM-2Port-IRT-yyyymmdd.xml
GSDML-V2.xx-Danfoss-DAM-3Port-RT-yyyymmdd.xml
GSDML-V2.xx-Danfoss-DAM-yyyymmdd.xml
- Auxiliary Capacitors Module (ACM 510): GSDML-V2.xx-Danfoss-ACM-yyyymmdd.xml

6.15.5 Erstellen eines Netzwerks

Vorgehensweise
1
1.

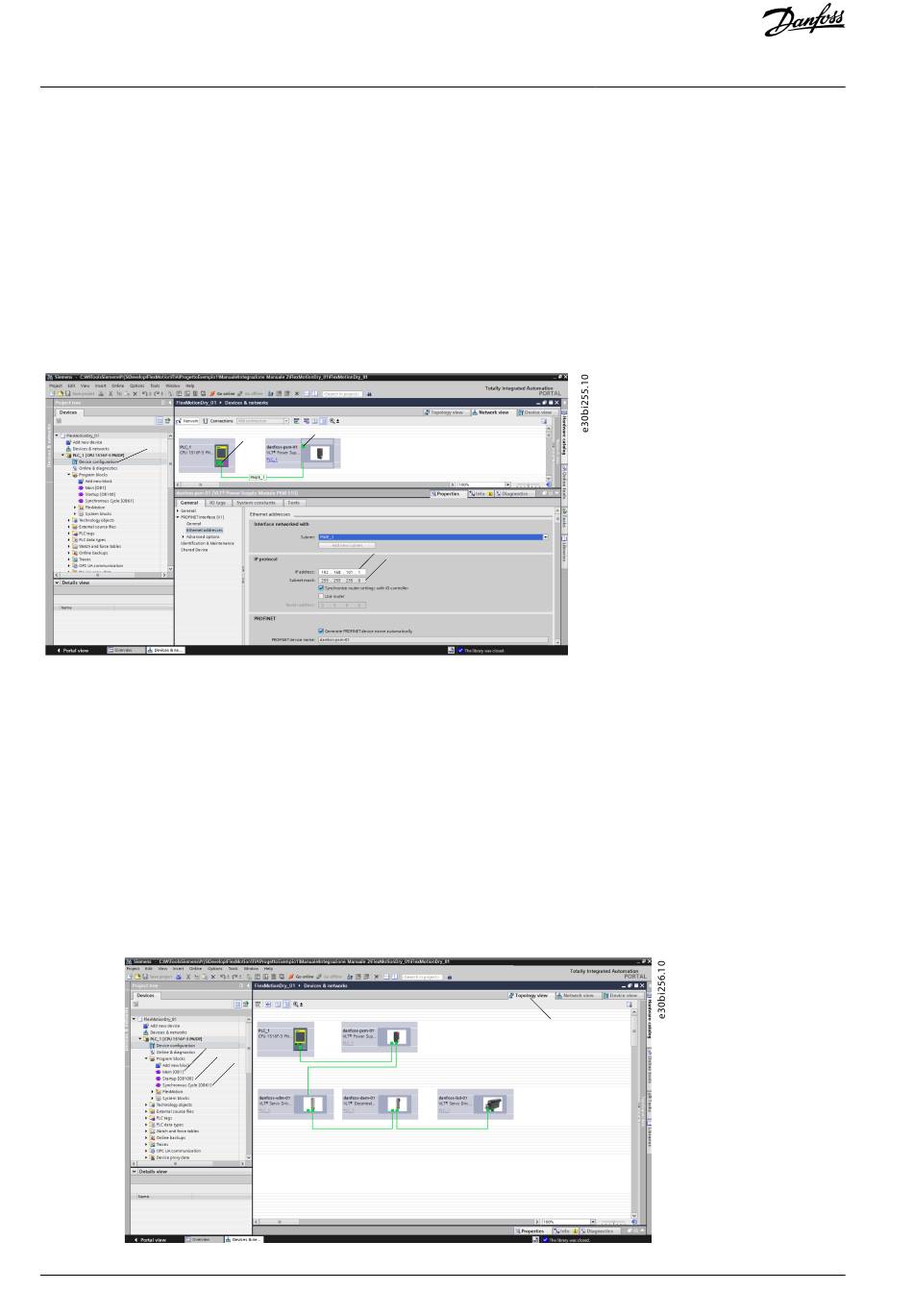

Wählen Sie im Fenster Devices (Geräte) Device configuration (Gerätekonfiguration) [1] und fügen Sie ein PSM hinzu.
2. Weisen Sie durch Ziehen des mittleren Quadrats unter dem SPS-Symbol [2] in das Quadrat oben links am PSM-Symbol [3]
das PSM zum PLC_1 zu. Das PN/IE_1-Netzwerk wird automatisch erstellt.
3. Weisen Sie den PROFINET-Gerätenamen, die IP-Adresse und die Subnetzmaske dem PSM zu:
- Klicken Sie mit der rechten Maustaste auf das PSM-Symbol.
- Wählen Sie die Registerkarte General (Allgemein).
- Wählen Sie PROFINET-Schnittstelle [X1] und anschließend Ethernet-Adressen aus.
- Geben Sie die IP-Adresse 192.168.101.1 [4] ein.
- Öffnen Sie die Subnetzmaske 255.255.255.0 [5].
4. Wiederholen Sie die Schritte 1 bis 3, um ein DAM 510, ACM 510, ISD 510 oder DSD 510 hinzuzufügen.
5. Wählen Sie im Fenster Devices & networks (Geräte und Netzwerke) Topology view (Topologieansicht) [1] und verbinden Sie
die Geräte per Drag & Drop auf die Symbole.
-
2
128 | Danfoss A/S © 2020.10
3
2
4
5
3
4
1
AQ262449648484de-000201 / 175R1135
Inbetriebnahme
