VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
11.9.3.2 Ethernet-Anschlüsse am DAM 510
Tabelle 138: Ethernet-Anschlüsse am DAM 510
Anschlussname Beschreibung
X1 IN Ethernet-Eingang
X2 OUT Ethernet-Ausgang 2 (Anschluss an Hybridkabel)
X3 OUT Ethernet OUT2

11.9.4 E/A-Stecker

11.9.4.1 E/A-Stecker am PSM 510/ACM 510

1 2 3 4

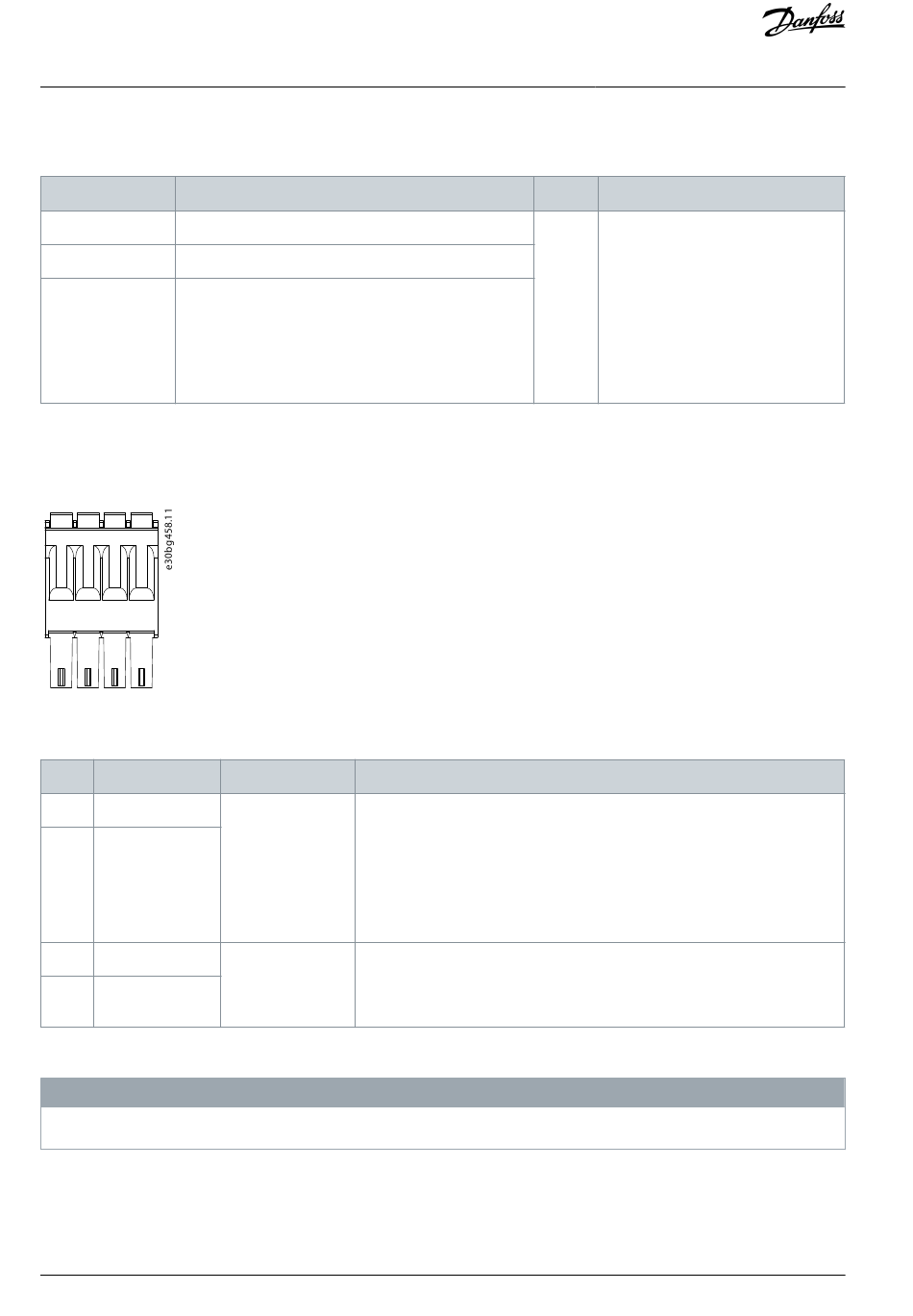

Abbildung 145: E/A-Stecker am PSM 510 (I/O PSM) und ACM 510 (I/O ACM)
Tabelle 139: Pin-Belegung des E/A-Steckers am PSM 510/ACM 510
Pins Beschreibung
1 DIN1–
2 DIN1+
3 DIG_OUT–
4 DIG_OUT+
Der Leiterquerschnittbereich liegt zwischen 0,2 und 1,5 mm
-
An den Digitaleingängen und -ausgängen kann nur PELV-Potenzial angeschlossen werden.

11.9.5 UAUX-Stecker

Der U -Stecker befindet sich am Power Supply Module (PSM 510).
AUX
216 | Danfoss A/S © 2020.10
Hinweise Nennwert/Parameter
Digitaleingang
Eingangsspannung: 0–30 V DC
Hohe Spannung (logisch „1"): 15–30 V DC
Niedrige Spannung (logisch „0"): <5 V DC
Maximale Eingangssignalfrequenz: 50 Hz
Maximaler Eingangsstrom bei 48 V: 11 mA
Maximaler Eingangswiderstand: 4,5 KΩ
Digitalausgang
Maximale Spannung zwischen den Klemmen: 24 V DC oder AC
Maximale Stromstärke: 1 A
Maximale Ausgangstaktfrequenz: 50 Hz
H I N W E I S
Pins
1: TX+
2: TX–
3: RX+
4: –
5: –
6: RX–
7: –
8: –
2
(AWG 24–AWG 16).
Spezifikationen
Größe
Entsprechend Norm 100BASE-T.
AQ262449648484de-000201 / 175R1135
