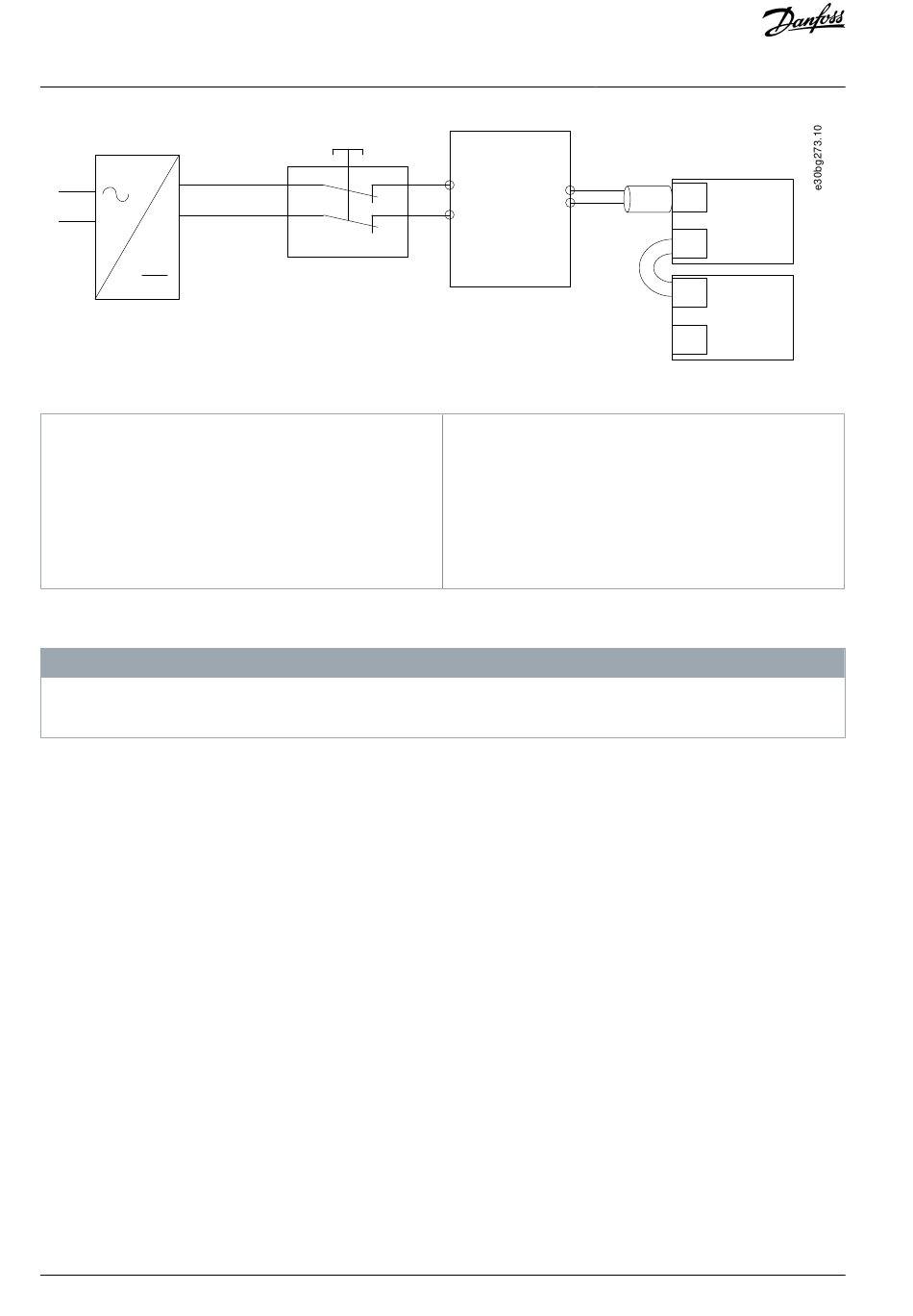

Abbildung 109: Anwendungsbeispiel: Funktion „Safe Torque Off"
1 24 V DC-Versorgung
2 Sicherungseinrichtung
3 Not-Aus-Taster
4 Kontakte der Sicherungseinrichtung
5 Decentral Access Module (DAM 510)
8.8 Inbetriebnahmeprüfung
-
Führen Sie nach der Installation der STO-Funktion, nach jeder Änderung an der installierten Funktion und nach einem Si-
cherheitsfehler eine Inbetriebnahmeprüfung des gesamten Servosystems durch.
Je nachdem, welches Verfahren zur Programmierung der SPS verwendet wurde, gibt es 2 Methoden zur Implementierung der Inbe-
triebnahmeprüfung. Die einzelnen Prüfungsschritte sind jedoch in beiden Fällen gleich:
• Verwendung der Danfoss-Bibliothek oder der TwinCAT
• Bit-weises Auslesen der Statusdaten.
8.8.1 Inbetriebnahmeprüfung mittels Bibliotheken
Je nach Anwendung werden zur Programmierung der Inbetriebnahmeprüfung eine oder beide der folgenden Bibliotheken benö-
tigt:
• Danfoss Bibliothek
- MC_ReadAxisInfo_DDS
- MC_ReadStatus_DDS
- MC_ReadAxisError_DDS
- MC_Reset_DDS
• TwinCAT Bibliothek
®
- MC_ReadStatus
- MC_ReadAxisError
- MC_Reset
