Ziehen Sie das ausgewählte Modul an die gewünschte Position, um es mit dem ausgewählten Hardwaremodul, der
Netzwerkschnittstelle oder dem Steckplatz zu verbinden.
-
Klicken Sie zum Ändern der Knotennummer mit der rechten Maustaste auf das Gerät und wählen Sie [Node Number →
Change Node Number].

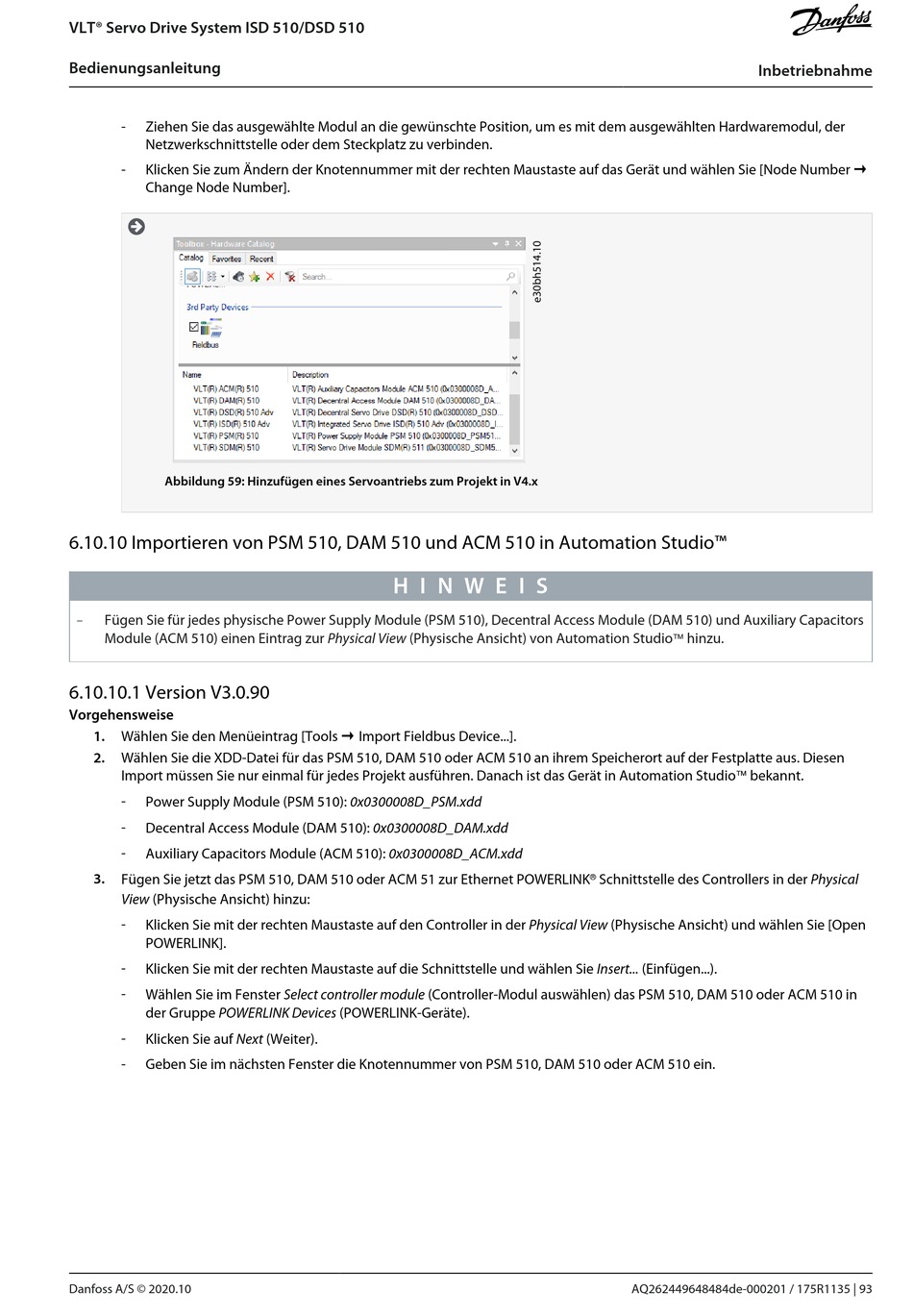

Abbildung 59: Hinzufügen eines Servoantriebs zum Projekt in V4.x
6.10.10 Importieren von PSM 510, DAM 510 und ACM 510 in Automation Studio™
-
Fügen Sie für jedes physische Power Supply Module (PSM 510), Decentral Access Module (DAM 510) und Auxiliary Capacitors
Module (ACM 510) einen Eintrag zur Physical View (Physische Ansicht) von Automation Studio
6.10.10.1 Version V3.0.90
Vorgehensweise
1.
Wählen Sie den Menüeintrag [Tools → Import Fieldbus Device...].
2.
Wählen Sie die XDD-Datei für das PSM 510, DAM 510 oder ACM 510 an ihrem Speicherort auf der Festplatte aus. Diesen
Import müssen Sie nur einmal für jedes Projekt ausführen. Danach ist das Gerät in Automation Studio
-
Power Supply Module (PSM 510): 0x0300008D_PSM.xdd
-
Decentral Access Module (DAM 510): 0x0300008D_DAM.xdd
-
Auxiliary Capacitors Module (ACM 510): 0x0300008D_ACM.xdd
3.
Fügen Sie jetzt das PSM 510, DAM 510 oder ACM 51 zur Ethernet POWERLINK
View (Physische Ansicht) hinzu:
-
Klicken Sie mit der rechten Maustaste auf den Controller in der Physical View (Physische Ansicht) und wählen Sie [Open
POWERLINK].
-
Klicken Sie mit der rechten Maustaste auf die Schnittstelle und wählen Sie Insert... (Einfügen...).
-
Wählen Sie im Fenster Select controller module (Controller-Modul auswählen) das PSM 510, DAM 510 oder ACM 510 in
der Gruppe POWERLINK Devices (POWERLINK-Geräte).
-
Klicken Sie auf Next (Weiter).
-
Geben Sie im nächsten Fenster die Knotennummer von PSM 510, DAM 510 oder ACM 510 ein.
Danfoss A/S © 2020.10
H I N W E I S
Inbetriebnahme
hinzu.
™
bekannt.
™
Schnittstelle des Controllers in der Physical
®
