VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
1
7
6
5
4
3

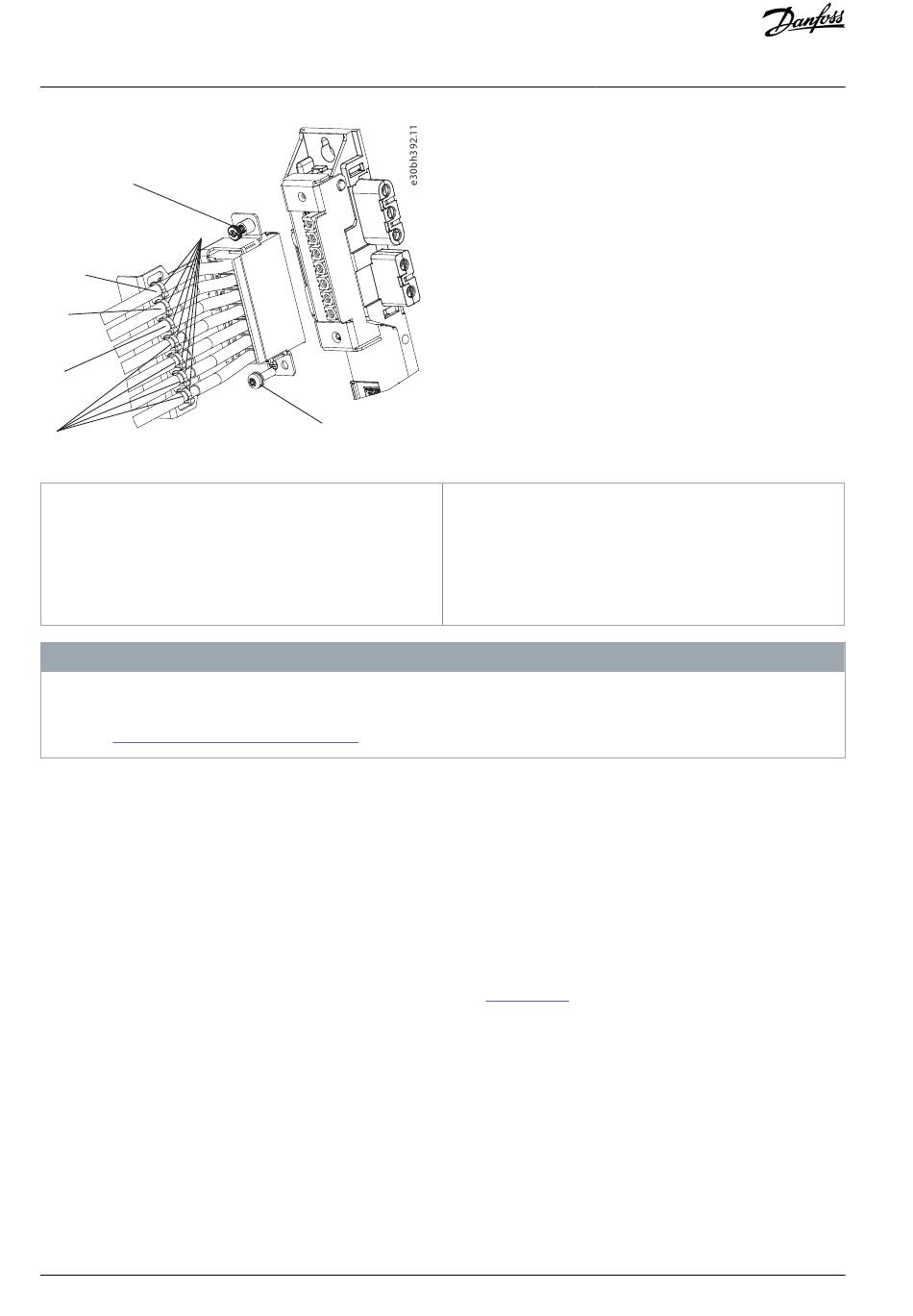

Abbildung 53: Anschließen des Expansion Module EXM 510
1 EMV-Abschirmplattenschraube
2 PE-Schraube
3 DC-Kabel
4 Kabel der funktionalen Erde
-
Wenn 2 separate Backlinks verwendet werden (angeschlossen über 1 oder 2 Paare von EXM 510-Modulen), müssen die 2
Erdungsschienen auch mit einem Kabelquerschnitt von 16 mm
-
Siehe 11.9.13.1 Kabelquerschnitte für EXM 510
Vorgehensweise
1.
Verbinden Sie die Adern [3], [4], [5] und [6] mit dem Erweiterungsstecker.
2. Befestigen Sie die DC-Kabel [3] mithilfe des Kabelbinders [7], sodass der Schirmbereich genau unter dem Kabelbinder posi-
tioniert wird.
3. Befestigen Sie die Kabel [4], [5] und [6] mit den Kabelbindern [7].
4. Stecken Sie die Stecker in die Rückwand ein.
5. Ziehen Sie die Schraube an der EMV-Abschirmplatte [1] fest. Das Anzugsmoment beträgt 3 Nm.
6. Schließen Sie das EXM 510 mittels Schutzleiter an die PE-Schraube [2] an. Das Anzugsmoment beträgt 3 Nm.
5.14 Anschließen des Bremswiderstands am PSM 510
Das PSM 510 ist an den internen Bremswiderstand angeschlossen, wie in
Alternativ kann das PSM 510 an einen externen Bremswiderstand angeschlossen werden. In diesem Fall muss der interne Bremswi-
derstand am PSM 510 getrennt bleiben, und der Stecker kann in den Steckerhalter des internen Bremswiderstands eingesteckt wer-
den.
Eine Parallel- oder Reihenschaltung von Bremswiderständen ist nicht zulässig.
80 | Danfoss A/S © 2020.10
2
5
6
7
H I N W E I S
2
(6 AWG) miteinander verbunden werden.
für die Kabelquerschnitte.
Abbildung 54
Elektrische Installation
GND-Kabel
24/48 V-Kabel
Kabelbinder
gezeigt.
AQ262449648484de-000201 / 175R1135
