1. Verbinden Sie die Adern mit den UDC-, AUX- und STO-Steckern.
2.
Befestigen Sie das Einspeisekabel mithilfe der Kabelbinder [3], sodass der Schirmbereich genau unter dem Kabelbinder po-
sitioniert wird.
3.
Befestigen Sie das STO-Kabel mithilfe des Kabelbinders [4], sodass der Schirmbereich genau unter dem Kabelbinder posi-
tioniert wird.
4. Verbinden Sie die Stecker des Einspeisekabels mit den jeweiligen Anschlussklemmen des DAM 510.
5. Ziehen Sie die Schraube am Abschirmblech fest [6]. Das Anzugsmoment beträgt 3 Nm.
6. Stecken Sie den RJ45-Busstecker [2] ein.
7. Schließen Sie das DAM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [1] an. Das Anzugsmoment beträgt 3
Nm.
5.12 Anschließen des Auxiliary Capacitors Module ACM 510
1
2
5
4 3

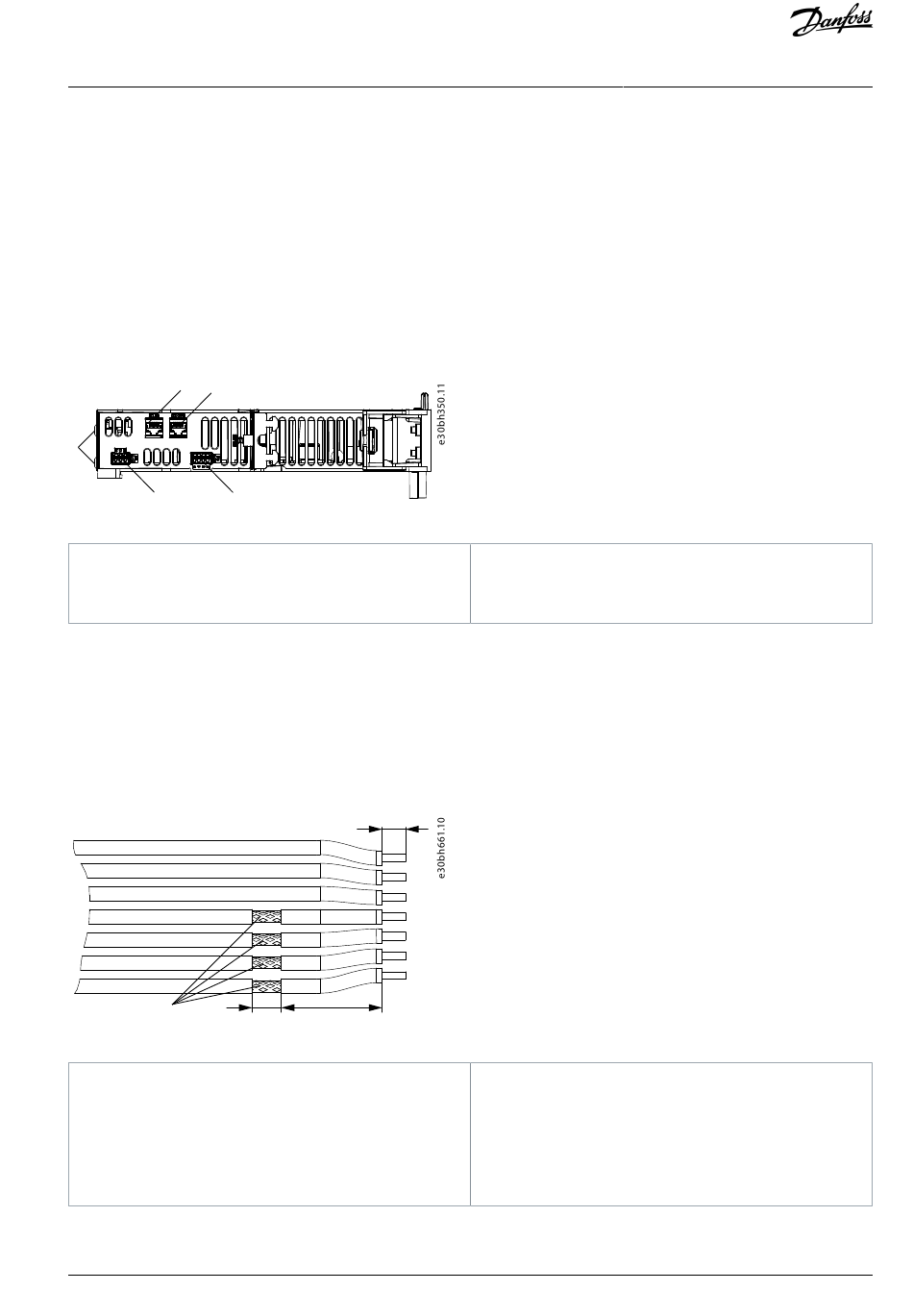

Abbildung 51: Anschlüsse an der Oberseite des ACM 510
1 Ethernet-Anschluss Eingang (X1 IN)
2 Ethernet-Anschluss Ausgang (X2 OUT)
Vorgehensweise
1. Schließen Sie das Ethernetkabel vom Ausgang des vorgelagerten Systemmoduls am Eingangsanschluss (X1 IN)] [1] an.
2. Sind E/As erforderlich, führen Sie die Adern in den E/A-Stecker (I/O ACM) ein und stecken Sie den Stecker [3] ein.
3. Ist ein Relais erforderlich, führen Sie die Adern in den Relaisstecker (REL ACM) ein und stecken Sie den Stecker [4] ein.
4. Schließen Sie das ACM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [5] an. Das Anzugsmoment beträgt 3
Nm.
5.13 Anschließen des Expansion Module EXM 510
8
Abbildung 52: Expansion Module-Kabel
1 24/48 V
2 GND
3 Funktionale Erde
4 DC–
Danfoss A/S © 2020.10
12
1
2
3
4
5
6
7
15 53
3 E/A-Stecker (I/O ACM)
4 Relaisstecker (REL ACM)
5 DC–
6 DC+
7 DC+
8 Geschirmter Bereich
