17.

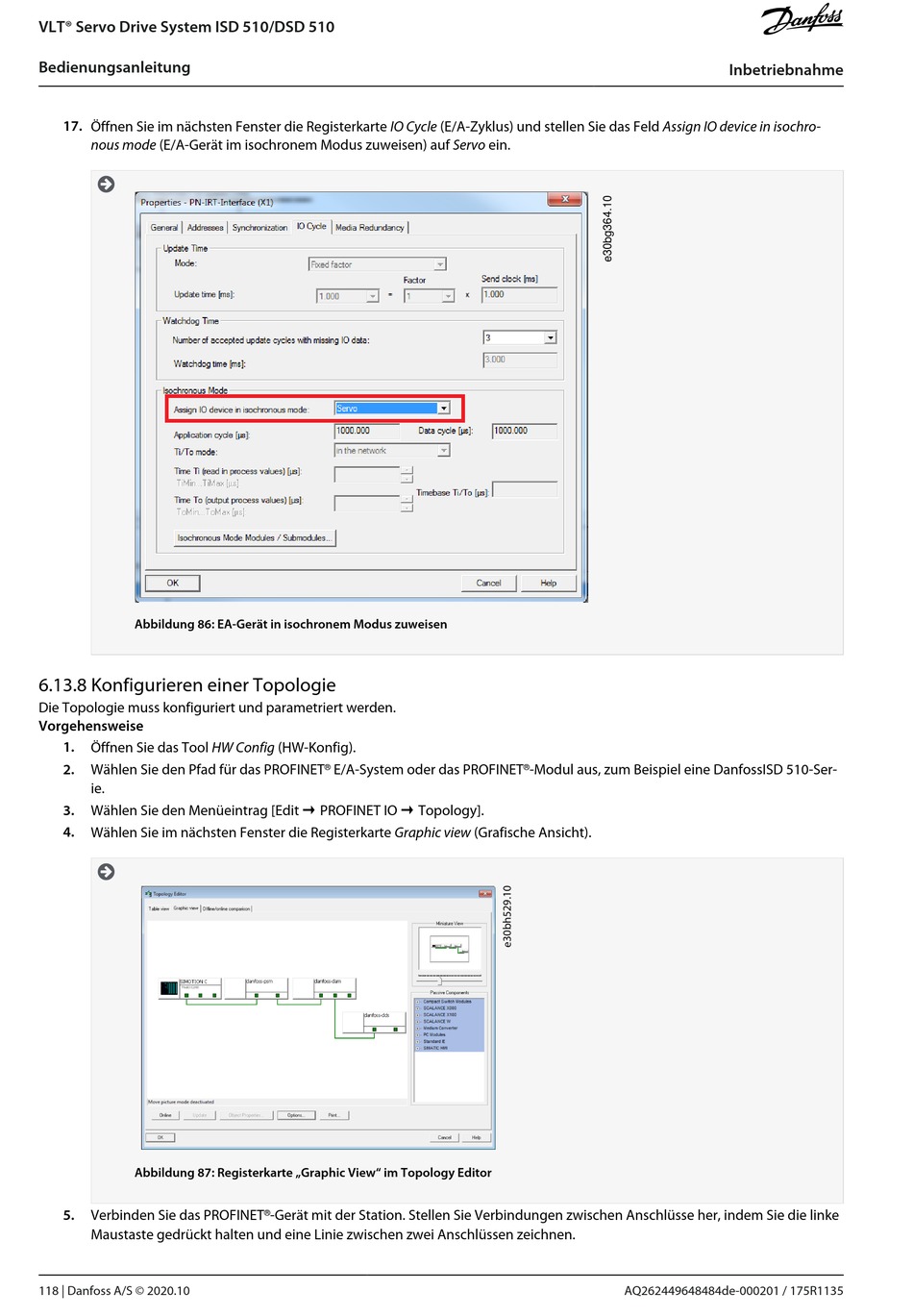

Öffnen Sie im nächsten Fenster die Registerkarte IO Cycle (E/A-Zyklus) und stellen Sie das Feld Assign IO device in isochro-
nous mode (E/A-Gerät im isochronem Modus zuweisen) auf Servo ein.

Abbildung 86: EA-Gerät in isochronem Modus zuweisen

6.13.8 Konfigurieren einer Topologie

Die Topologie muss konfiguriert und parametriert werden.
Vorgehensweise
1.
Öffnen Sie das Tool HW Config (HW-Konfig).
2. Wählen Sie den Pfad für das PROFINET
ie.
3.
Wählen Sie den Menüeintrag [Edit → PROFINET IO → Topology].
4.
Wählen Sie im nächsten Fenster die Registerkarte Graphic view (Grafische Ansicht).

Abbildung 87: Registerkarte „Graphic View" im Topology Editor
5. Verbinden Sie das PROFINET
Maustaste gedrückt halten und eine Linie zwischen zwei Anschlüssen zeichnen.
118 | Danfoss A/S © 2020.10
E/A-System oder das PROFINET
®
-Gerät mit der Station. Stellen Sie Verbindungen zwischen Anschlüsse her, indem Sie die linke
®
-Modul aus, zum Beispiel eine DanfossISD 510-Ser-
®
AQ262449648484de-000201 / 175R1135
Inbetriebnahme
