VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung

7.1.1 Bewegungsfunktionen

Funktion Beschreibung
Digital CAM Diese Funktion steuert die Aktivierung bzw. Deaktivierung des Digitalausgangs entsprechend der Achsenposi-
switch tion. Sie ist mit Schaltern an einer Motorwelle vergleichbar. Vorwärts- und Rückwärtsbewegungen der Achsen-
positionen sind zulässig. Die Ein- und Aus-Kompensation sowie die Hysterese können Sie parametrieren.
Touch probe Bei dieser Funktion wird die Ist-Position nach einer steigenden oder fallenden Signalflanke am konfigurierten
Digitaleingang gespeichert.
Führungs- Der Führungswert wird in allen synchronen Betriebsmodi verwendet (CAM mode (CAM-Modus) und Gear mode
wert (Zahnrad-Modus)). Er wird als Master-Position innerhalb der synchronen Modi verwendet.

7.2 Betriebszustandsanzeigen

Der Betriebszustand des ISD 510/DSD 510-Servoantriebs, PSM 510, DAM 510 und ACM 510, wird über LED an jedem Gerät ange-
zeigt.

7.2.1 Betriebs-LED am ISD 510/DSD 510-Servoantrieb

DEV STAT
NET STAT

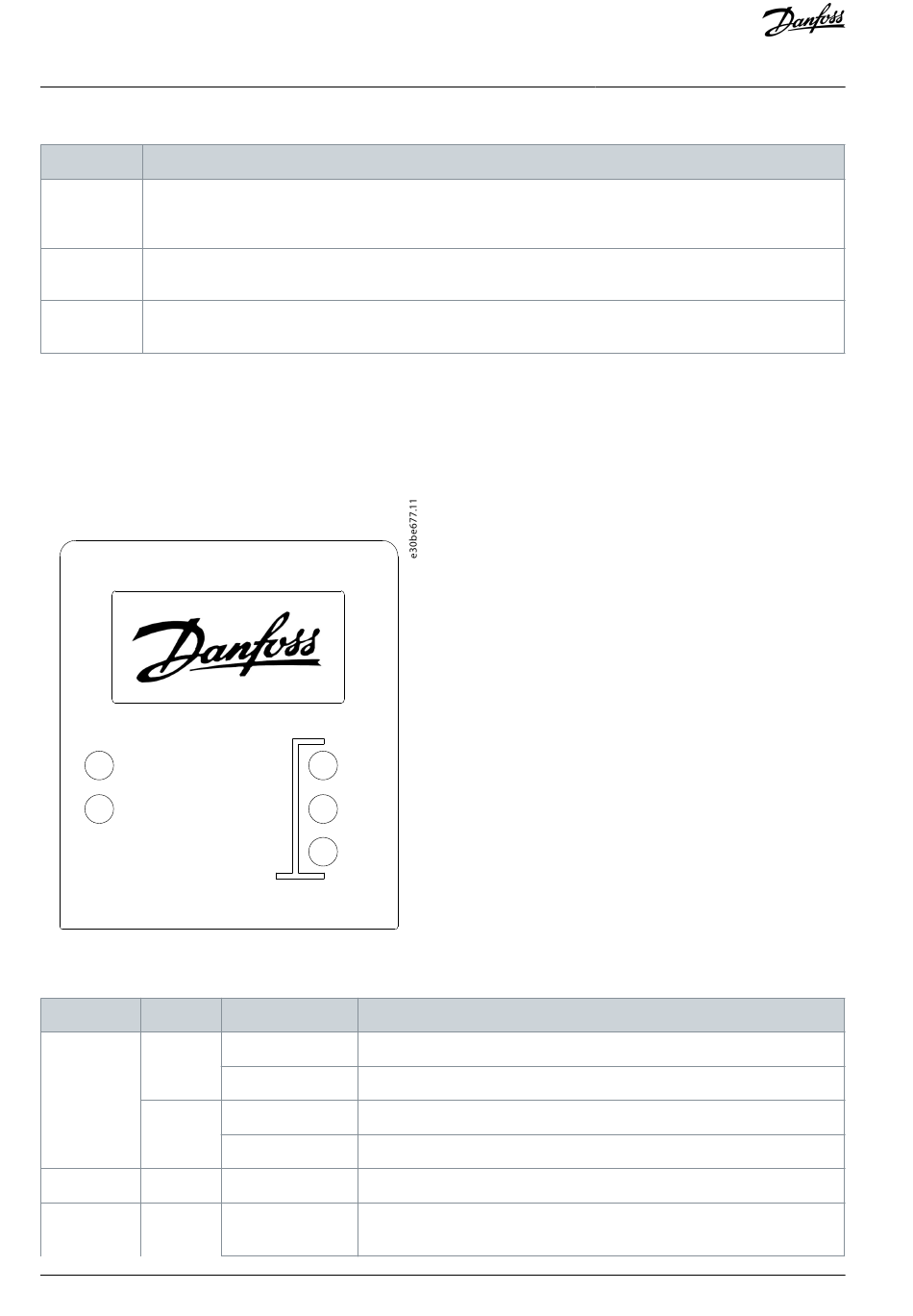

Abbildung 104: Betriebs-LED am ISD 510/DSD 510-Servoantrieb
Tabelle 30: Betriebs-LED am ISD 510/DSD 510-Servoantrieb
LED Farbe
DEV STAT Grün
Rot
NET STAT Grün/Rot
Link/ACT X1 Grün
146 | Danfoss A/S © 2020.10
Advanced
X1
X2
X3
LINK/ACT
Blinkstatus Beschreibung
Ein
Der Servoantrieb befindet sich im Zustand Operation enabled
Blinkt Hilfsspannung wird angelegt.
Ein
Servoantrieb befindet sich im Zustand Fault oder Fault reaction active.
Blinkt Zwischenkreisspannung ist nicht angelegt.
Feldbusabhängig Netzwerkstatus des Geräts (siehe entsprechenden Feldbusstandard).
– Verbindungs-/Aktivitätsstatus von Hybrid In (X1)
Betrieb
AQ262449648484de-000201 / 175R1135
