11.9.9.2.2 STO-Anschlussstecker an der Unterseite des DAM 510
An der Unterseite des Decentral Access Module (DAM 510) befindet sich ein Ausgangs-STO-Stecker. Der Ausgang ist für das Hybrid-
kabel vorgesehen.

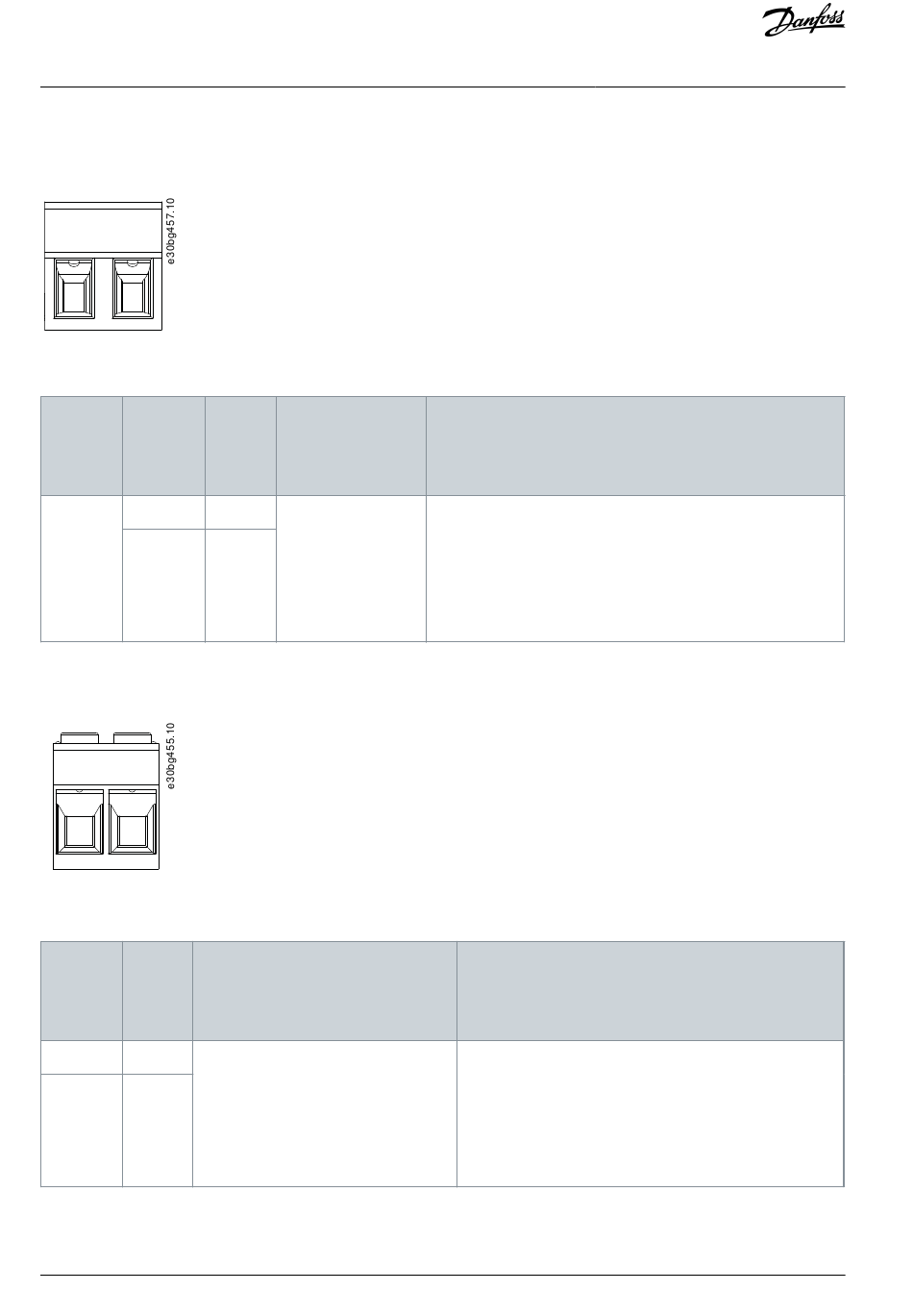

Abbildung 154: STO-Anschlussstecker an der Unterseite des DAM 510
Tabelle 147: Pin-Belegung der STO-Anschlussstecker an der Unterseite des DAM 510
Ans-
Pins
chluss-
(von links
name
nach
rechts)
STO DAM 1
2

11.9.10 UDC-Stecker

Der UDC-Stecker befindet sich an der Unterseite des Decentral Access Module (DAM 510).
Abbildung 155: UDC-Stecker
Tabelle 148: Pin-Belegung des UDC-Steckers
Bes- Hinweise
Pins
chrei-
(von links
bung
nach
rechts)
1 UDC+
Zum Anschluss der Zwischenkreisspan-
nung zwischen Decentral Access Mod-
2 UDC–
ule (DAM 510) und Hybridkabel der ISD-
Leitung.

11.9.11 AUX-Stecker

Der AUX-Stecker befindet sich an der Unterseite des Decentral Access Module (DAM 510).
222 | Danfoss A/S © 2020.10
Bes- Hinweise
chrei-
bung
STO+ Zum Anschluss des
STO-Ausgangs vom
STO–
DAM zum Hybridka-
bel.
Nennwert/Parameter
Nennspannung: 24 V DC ±10 %
Nennstrom: Hängt von der Zahl der Servoantriebe in der Anwen-
dung ab.
Maximale Stromstärke: 1 A
Leiterquerschnittsbereich: 0,2–1,5 mm
Steckerklemmen-Anzugsmoment: 0,22–0,25 Nm
Nennwert/Parameter
Nennspannung: 560–800 V DC
Nennstrom: Hängt von der Zahl der Servoantriebe in der An-
wendung ab.
Maximale Stromstärke: 25 A
Leiterquerschnittsbereich: 0,2–6 mm
Steckerklemmen-Anzugsmoment: 0,5–0,8 Nm
Spezifikationen
2
(AWG 24–AWG 16)
2
(AWG 24–AWG 10)
AQ262449648484de-000201 / 175R1135
